Kod producenta: R70824
Kod produktu: MR-924L

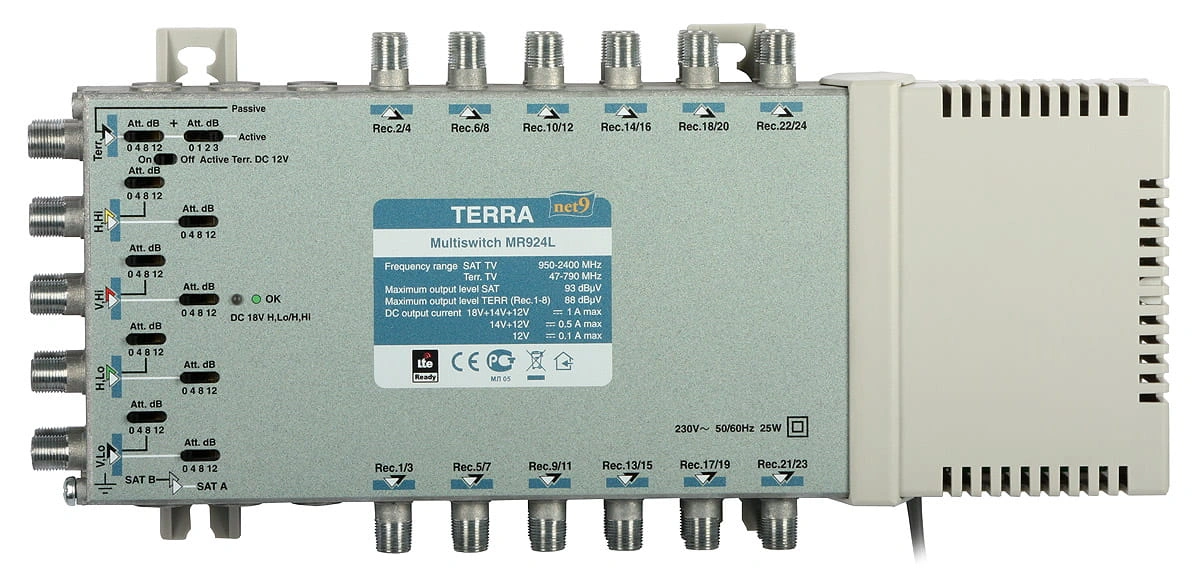

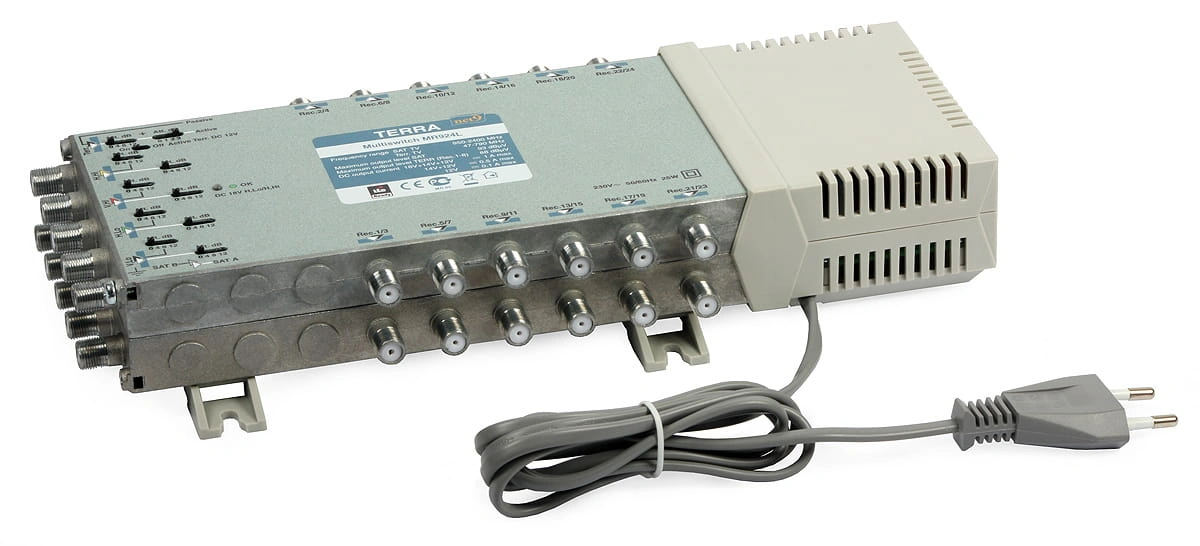

Multiswitch MR-924L 9-wejściowy/24-wyjściowy Terra
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Multiswitche radialne serii MR s
ą dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.
Multiswitch MR-924L posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-924L został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.
Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Cechy wyróżniające:
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30 dB
- możliwość zasilania przedwzmacniacza dla anteny naziemnej
- aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
- pasywny tor sygnału TV (5-862 MHz)
- wbudowany zasilacz
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
- Gwarancja - 4 lata.
Dane Techniczne:
| Nazwa | MR-924L | ||
| Ilość wyjść | 24 | ||
| Pasmo pracy [MHz] | SAT | 950 - 2400 | |
| DVB-T/Radio | 47 - 790 | ||
| Tor pasywny | 5-862 | ||
| Wzmocnienie (wbudowana prekorekcja | SAT | wyjścia 1-16 | 2...7 |
| ch-ki tłumienia | wyjścia 17-32 | 1...5 | |
| przewodu) [dB] | |||
| Tor aktywny DVB-T/ | wyjścia. 1-8 | 1...4 | |
| Radio | wyjścia. 9-16 | 0...2 | |
| wyjścia 17-24 | -1...0 | ||
| wyjścia 25-32 | - | ||
| wyjścia. 1-8 | 29 | ||
| wyjścia. 9-16 | 31 | ||
| Tłumienie [dB] | Tor pasywny | wyjścia 17-24 | 33 |
| wyjścia 25-32 | - | ||
| Regulacja wzmocnienia w torze SAT [dB] | 12, krok 4 dB | ||
| Regulacja wzmocnienia w torze TV naz.[dB] | 15, krok 1 dB | ||
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] | 93 | ||
| Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] | wyjścia 1-8 | 85 | |
| wyjścia 9-16 | 83 | ||
| wyjścia 16-24 | 81 | ||
| wyjścia 25-32 | - | ||
| Separacja wejść SAT [dB] | > 30 | ||
| Separacja wyjść [dB] | > 30 | ||
| Zasilanie na wejściach RF | H/Lo, H/Hi - 18 V; | ||
| V/Lo, V/Hi - 14 V | |||
| TV naziemna - 12 V | |||
| Natężenie prądu na wejściach RF [A] | +18V &+14V &+12V | < 0,1 | |
| +14 V &+12 V | < 0,5 | ||
| +12 V | < 0,1 | ||
| Klasa ekranowania | A | ||
| Pobór prądu z odbiornika [mA] | < 65 | ||
| Sygnały sterujące | 14/18 V, 0/22 kHz, | ||
| tone burst lub DiSEqC 1.0, DiSEqC 2.0 | |||
| Pobór mocy** | AC 230 V 50/60 Hz 4 W | ||
| Zakres temperatur pracy [ºC] | -20...+50 | ||
| Wymiary [mm] | 293x135x52 | ||
| Masa [kg] | 1,75 | ||
* dla 2 no
śnych** bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W
Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.
Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.
Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
MR-924L_CE_EN.pdf
526.87 kB
Deklaracja zgodności CE EN
MR-924L_DWG.pdf
130.27 kB
Rysunek techniczny
MR-924L_Manual_EN.pdf
189.50 kB
Instrukcja EN
