Kod producenta: R70808
Kod produktu: MR-908L

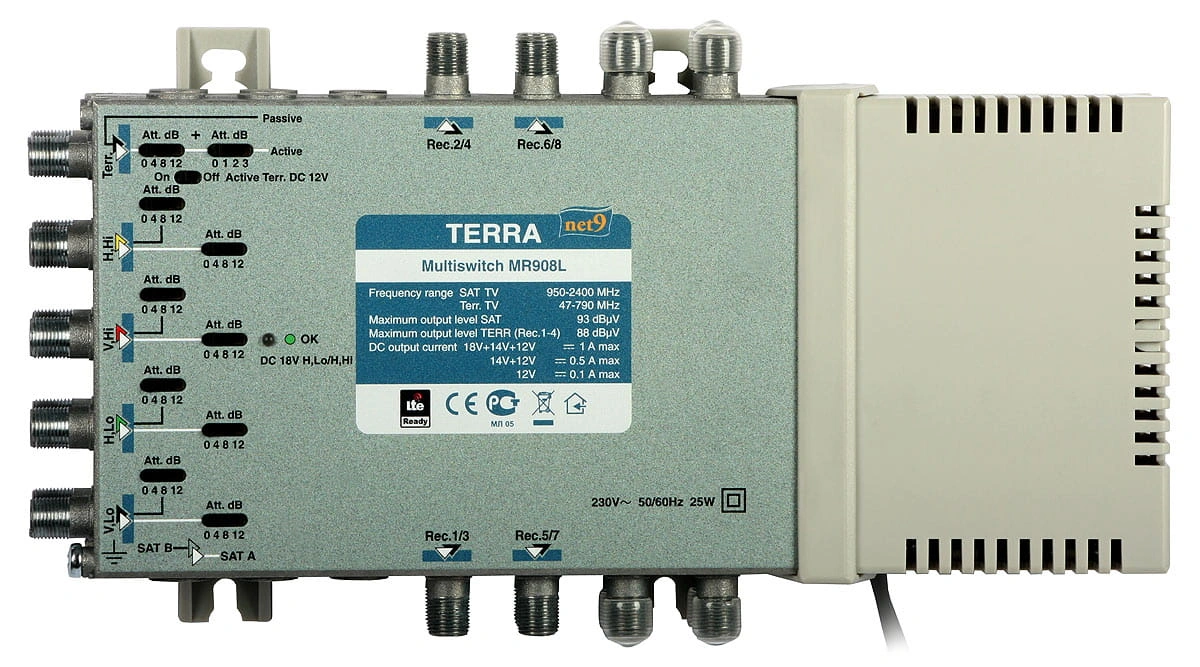

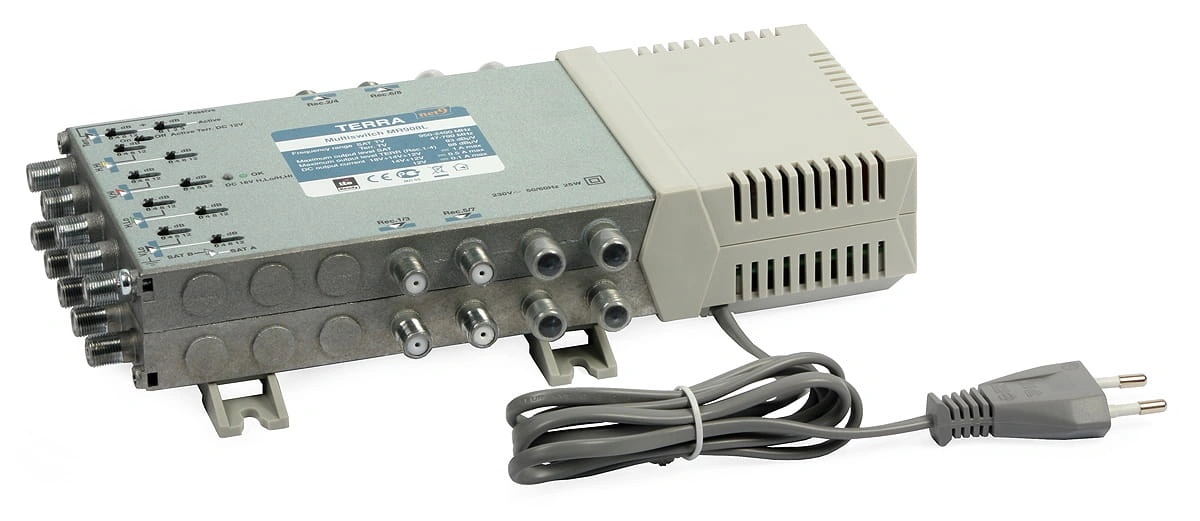

Multiswitch MR-908L 9-wejściowy/8-wyjściowy Terra
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche przeznaczone są do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowany w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.
Multiswitch MR-908L posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-908L został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.
Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Cechy wyróżniające:
- multiswitch radialny,
- wbudowana prekorekcja charakterystyki kabla,
- grupowanie wyjść pod względem poziomu wyjściowego,
- separacja pomiędzy wejściami większa niż 30 dB,
- możliwość zasilania przedwzmacniacza dla anteny naziemnej,
- aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz),
- pasywny tor sygnału TV (5-862 MHz),
- wbudowany zasilacz,
- odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
- Gwarancja - 4 lata.
Dane techniczne:
| Nazwa | MR-908L | ||
| Ilość wyjść | 8 | ||
| Pasmo pracy [MHz] | SAT | 950 - 2400 | |
| DVB-T/Radio | 47 - 790 | ||
| Tor pasywny | 5 - 862 | ||
| Wzmocnienie (wbudowana prekorekcja | SAT | 3...8 | |
| ch-ki tłumienia | |||
| przewodu) [dB] | |||
| Tor aktywny DVB-T/ | wyjścia 1-8 | 1...4 | |
| Radio | |||
| wyjścia 9-12 | - | ||
| wyjścia 13-16 | |||
| Tłumienie [dB] | Tor pasywny | wyjścia 1-8 | 28 |
| wyjścia 9-16 | - | ||
| Regulacja wzmocnienia w torze SAT [dB] | 12, krok 4 dB | ||
| Regulacja wzmocnienia w torze TV naz.[dB] | 15, krok 1 dB | ||
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] | 93 | ||
| Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] | wyjścia 1-8 | 85 | |
| wyjścia 9-12 | - | ||
| wyjścia 13-16 | - | ||
| Separacja wejść SAT [dB] | > 30 | ||
| Separacja wyjść [dB] | > 30 | ||
| Zasilanie na wejściach RF | H/Lo, H/Hi - 18 V; | ||
| V/Lo, V/Hi - 14 V | |||
| TV naziemna - 12 V | |||
| Natężenie prądu na wejściach RF [A] | +18V &+14V &+12V | < 0,1 | |
| +14 V &+12 V | < 0,5 | ||
| +12 V | < 0,1 | ||
| Klasa ekranowania | A | ||
| Pobór prądu z odbiornika [mA] | < 60 | ||
| Sygnały sterujące | 14/18 V, 0/22 kHz, tone burst lub DiSEqC 2.0 | ||
| Pobór mocy** | AC 230 V 50/60 Hz 4 W | ||
| Zakres temperatur pracy [ºC] | -20...+50 | ||
| Wymiary [mm] | 253x135x52 | ||
| Masa [kg] | 1,44 | ||
*dla 2 nośnych
**bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W
Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.
Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.
Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
MR-908L_DWG.pdf
119.55 kB
Rysunek techniczny
MR-908L_Manual_EN.pdf
180.58 kB
Instrukcja EN
