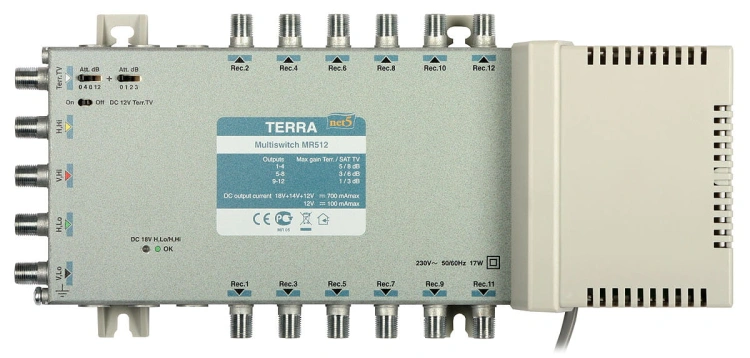

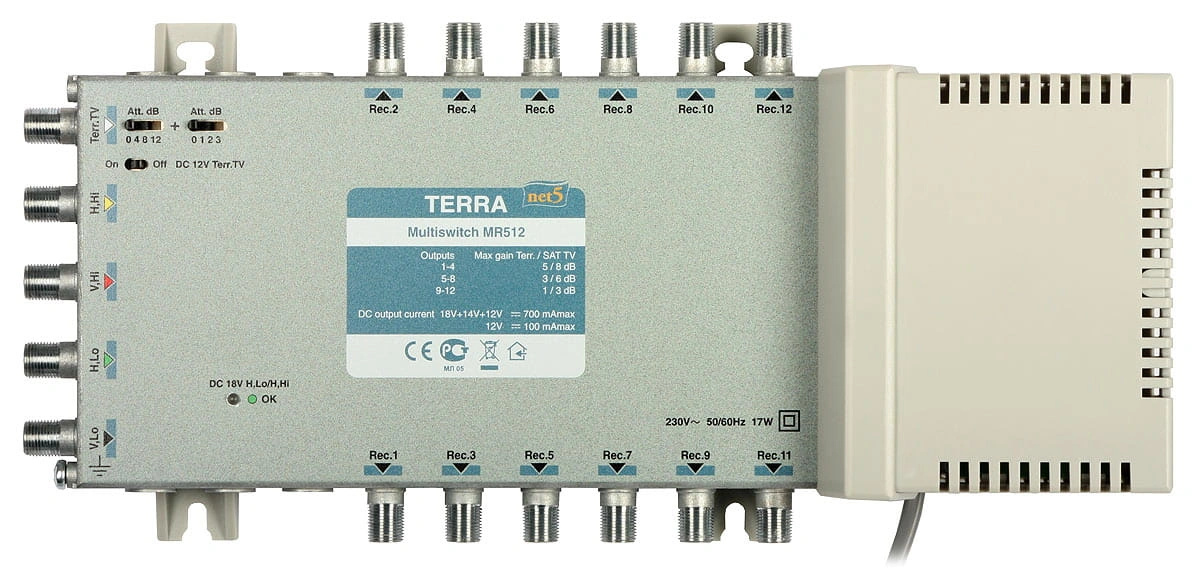

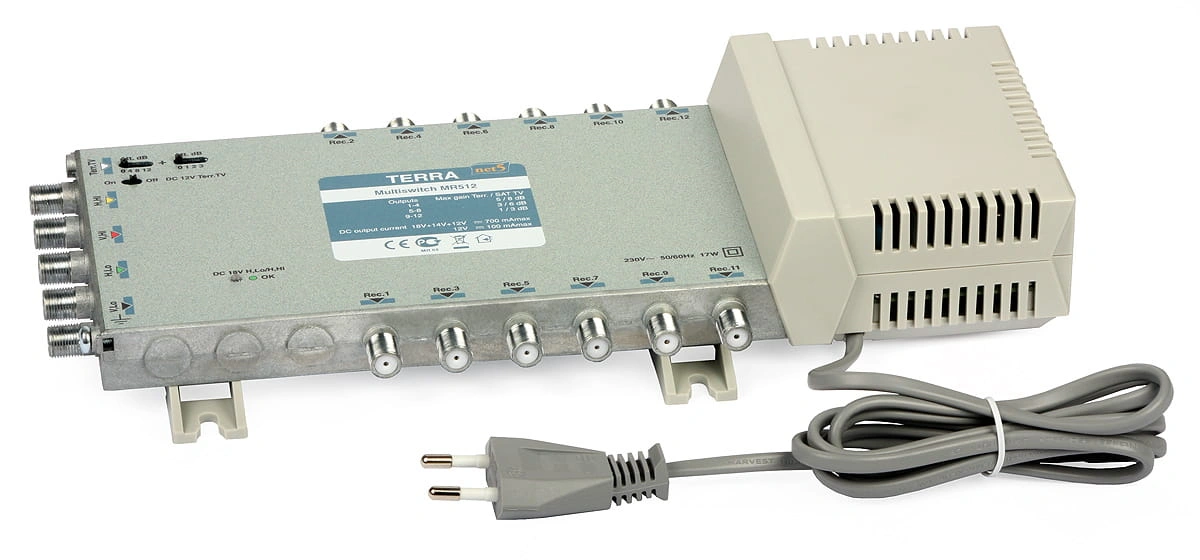

Multiswitch MR-512 5-wejściowy/12-wyjściowy Terra
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Multiswitche radialne serii MR s
ą dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii w celu podziału magistrali.Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.
MR-512 posiada 5 wejść oraz 12 wyjść umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 12 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Cechy wyróżniające:
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30dB
- możliwość zasilania przedwzmacniacza dla anteny naziemnej
- wbudowany zasilacz
- odlewana obudowa gwarantująca wysoki poziom ekranowania
- Gwarancja - 4 lata.
Dane techniczne:
| Nazwa | MR-512 | ||
| Ilość wyjść | 12 | ||
| Pasmo pracy [MHz] | SAT | 950 - 2400 | |
| DVB-T/Radio | 47 - 790 | ||
| Wzmocnienie (wbudowana prekorekcja | SAT | wyjścia 1-4 | 0...8 |
| ch-ki tłumienia | wyjścia 5-8 | -1...6 | |
| przewodu) [dB] | wyjścia 9-12 | -2...3 | |
| wyjścia 13-16 | - | ||
| DVB-T/ | wyjścia 1-4 | -1...5 | |
| Radio | wyjścia 5-8 | -2...3 | |
| wyjścia 9-12 | -3...1 | ||
| wyjścia 13-16 | |||
| Regulacja wzmocnienia w torze TV naz.[dB] | 15, krok 1dB | ||
| Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] | 96 | ||
| Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] | wyjścia 1-4 | 88 | |
| wyjścia 5-8 | 86 | ||
| wyjścia 9-12 | 84 | ||
| wyjścia 13-16 | - | ||
| Separacja wejść SAT [dB] | > 30 | ||
| Separacja wyjść [dB] | pasmo SAT | > 30 | |
| pasmo DVB-T | > 35 | ||
| Zasilanie na wejściach RF | H/Lo, H/Hi - 18V; | ||
| V/Lo, V/Hi - 14V | |||
| TV naziemna - 12V | |||
| Natężenie prądu na wejściach RF [A] | +18V&+14V&+12V | < 0,7 | |
| +14V&+12V | < 0,5 | ||
| +12V | < 0,1 | ||
| Pobór prądu z odbiornika [mA] | < 65 | ||
| Sygnały sterujące | 14/18V, 0/22kHz | ||
| Pobór mocy** | 230VAC 50/60Hz 2W | ||
| Zakres temperatur pracy [ºC] | -20...+50 | ||
| Wymiary [mm] | 293x135x52 | ||
| Masa [kg] | 0,9 | ||
Dane techniczne
Gwarancja
- Gwarancja 48 miesięcy
Pliki do pobrania
MR-512_CE_EN.pdf
1.39 MB
CE EN
MR-512_DWG_V1.pdf
80.28 kB
Rysunek techniczny
MR-512_Manual_EN.pdf
565.37 kB
Instrukcja EN
