Producent: BCS (przejdź do produktów)

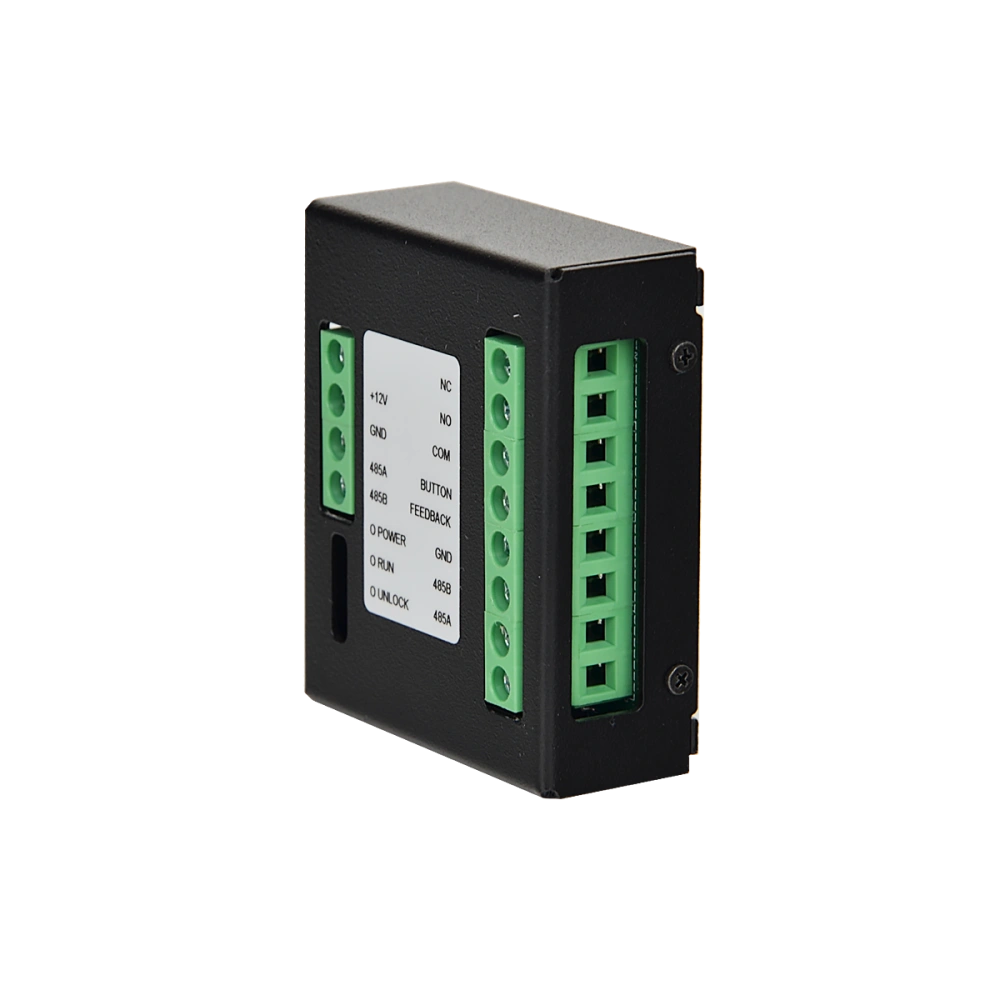

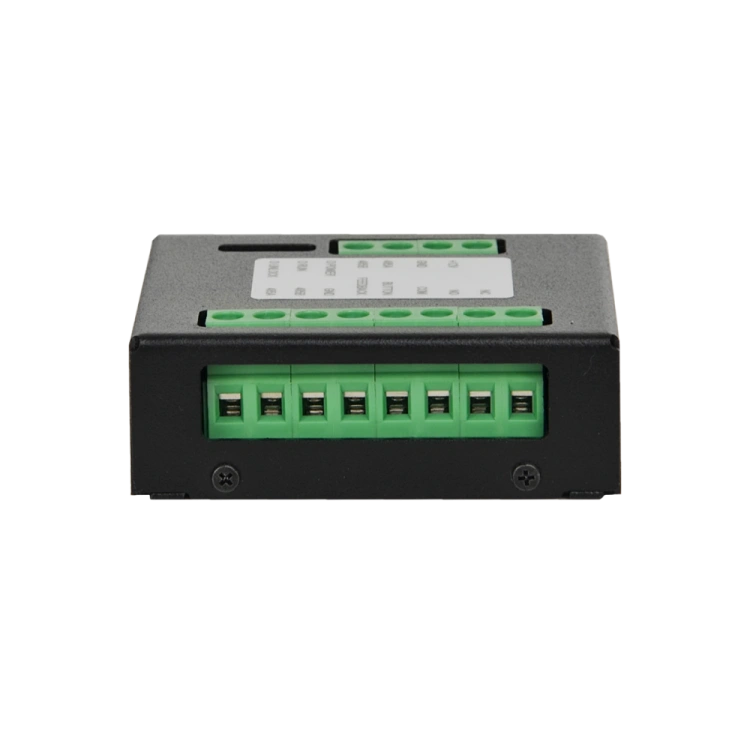

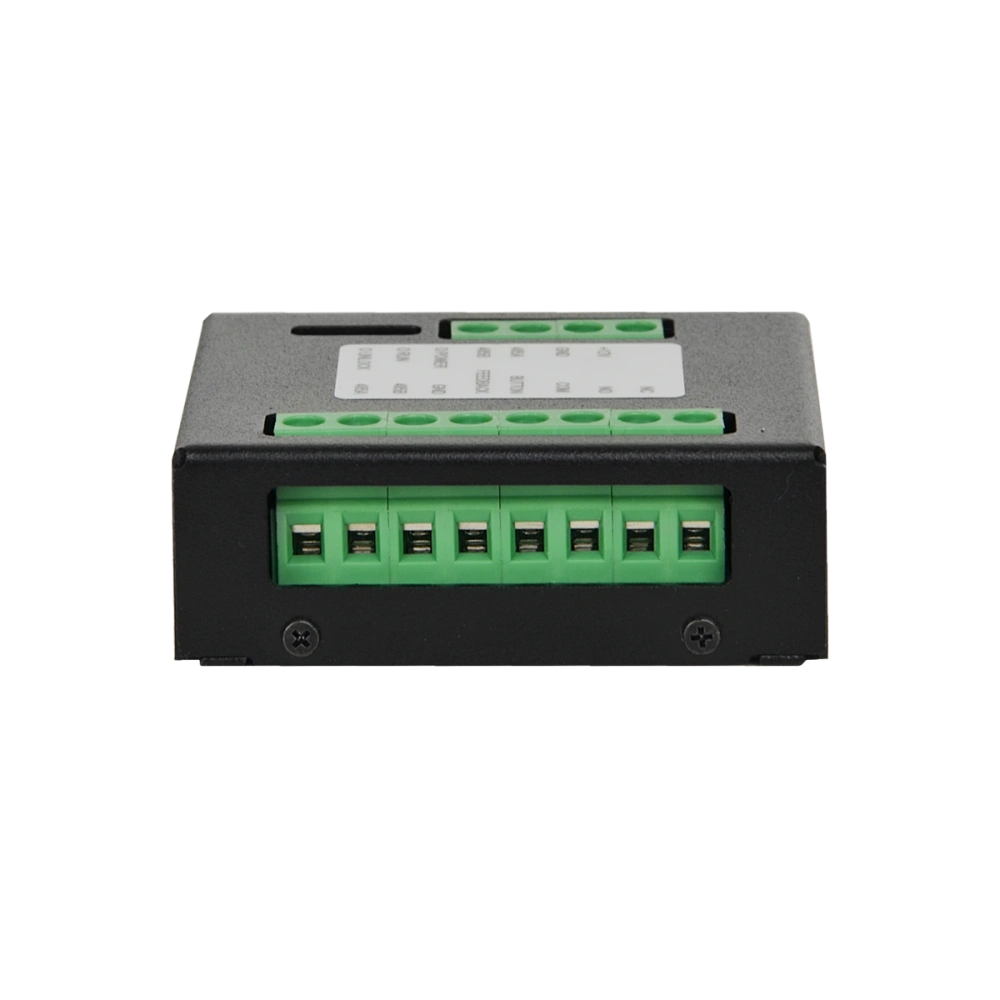

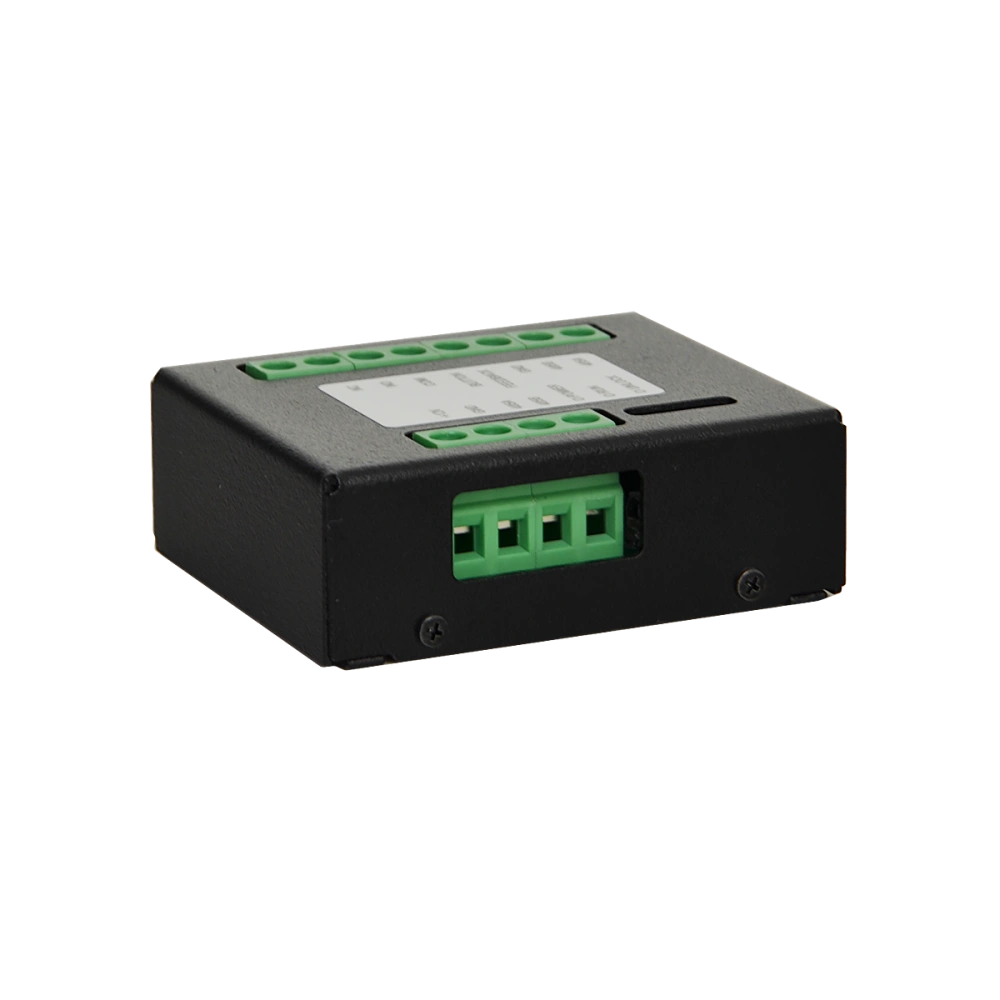

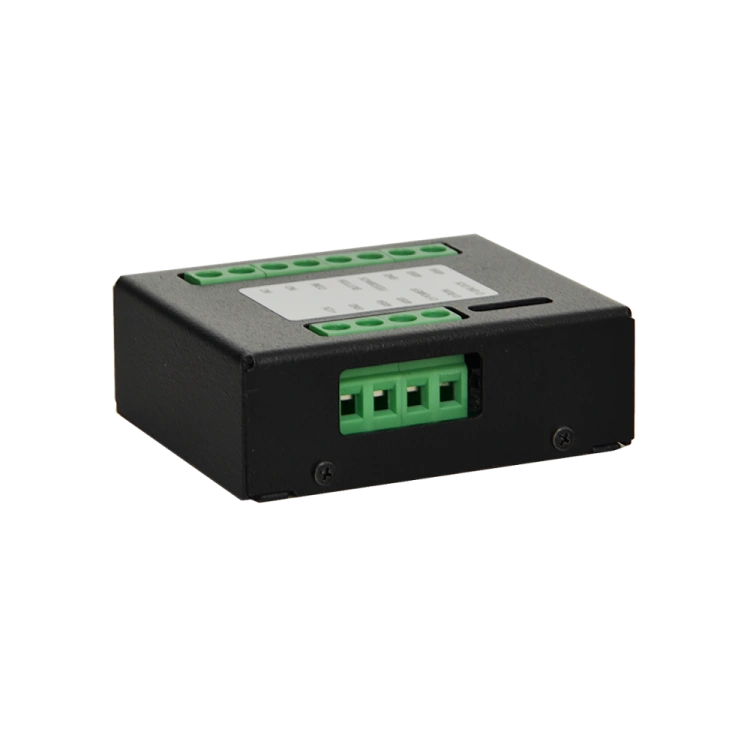

Moduł przekaźnikowy BCS-MODKD-III

Za zakup produktu otrzymasz 2000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 281,67 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 3 dni robocze
Dostawa od 10,95 zł - INPOST Paczkomaty 24/7 (Polska)

Dostawa do paczkomatu w 1-2 dni robocze.
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

Charakterystyka:

  • Moduł dodatkowego przekaźnika do panelu zewnętrznego
  • Kompatybilność: wszystkie panele zewnętrzne TCP/IP/SIP, oraz 2-wire IP (nie dotyczy BCS-PAN1210S-S)
  • Komunikacja z panelem za pomocą RS485
  • Wbudowane wyjście przekaźnikowe
  • Sterowanie za pomocą wideomonitora, aplikacji mobilnej, karty zbliżeniowej, kodu otwarcia lub odcisku palca (zależnie od modelu panelu zewnętrznego)
  • Wbudowane diody informacyjne

Dane techniczne:

Kompatybilność Wszystkie panele zewnętrzne TCP/IP/SIP, oraz 2-wire IP (za wyjątkiem panelu BCS-PAN1210S-)
Materiał wykonania Obudowa stalowa w kolorze czarnym
Waga 90g

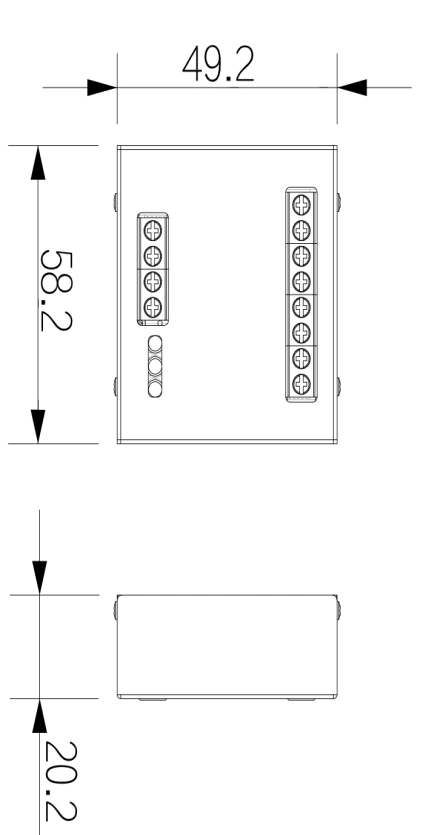

Wymiary 58,2 x 49,2 x 20,2 mm
Zasilanie
  • 12V DC, 1A
  • Systemy 2-przewodowe: za pomocą magistrali 2-przewodowej, wymagane podłączenie adaptera BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815
Pobór mocy Czuwanie: ≤ 0,9W; praca ≤ 1W
Warunki pracy -10°C ~ +60°C, 0% RH - 90% RH, bez kondensacji
Wejścia
  • +12V – wejście zasilania +12VDC
  • GND – wejście zasilania -12VDC
  • 485A (port po stronie zasilania) – wejście RS485A z panelu zewnętrznego
  • 485B (port po stronie zasilania) – wejście RS485B z panelu zewnętrznego
  • BUTTON – wejście do podłączenie przycisku wyjścia
  • FEEDBACK – wejście do podłączenia kontaktronu (przyszłe zastosowania)
Wyjścia
  • NC – wyjście przekaźnikowe, port normalnie zamknięty
  • NO – wyjście przekaźnikowe, port normalnie otwarty
  • COM – wyjście przekaźnikowe, port wspólny
  • 485B – wyjście RS485 do czytnika (do przyszłych zastosowań)
  • 485A – wyjście RS485 do czytnika (do przyszłych zastosowań)
  • GND – wyjście masy dla przycisku wyjścia oraz kontaktronu
Diody informacyjne
  • POWER – gdy zapalona sygnalizuje obecność zasilania (czerwony)
  • RUN – mruganie sygnalizuje podłączenie panelu zewnętrznego (zielony)
  • UNLOCK - gdy zapalona sygnalizuje pracę wyjścia przekaźnikowego (niebieski)
Uwagi dotyczące montażu
  • Wymagana dodatkowa obudowa hermetyczna
  • Zalecana instalacja w pobliżu urządzenia, które będzie sterowane za pomocą modułu (brama, szlaban, drzwi, itd.)
  • Maksymalna zalecana odległość od panelu zewnętrznego: 1000m (dla przewodu UTP cat. 5e, komunikacja RS485 po jednej parze)
  • Zalecana jest galwaniczna separacja pomiędzy modułem, a sterowanym urządzaniem za pomocą dodatkowego przekaźnika wg poniższego schematu



Dane techniczne

Gwarancja

  • Gwarancja 36 miesięcy
