Moduł bezpiecznikowy w obudowie AWZ592 Pulsar
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
LBC8/8x1A/PTC moduł bezpiecznikowy w obudowie
- Zasilanie: 10÷30VDC
- Wyjście zasilania: 8x1A - PTC
- Przekrój przewodu: max. 2mm2
- Ilość wejść/wyjść: 2/8
- Zabezpieczenia: SCP, OLP*, przepięciowe
- Funkcje dodatkowe:
- dodatkowe wejście zasilania - gniazdo DC 5.5/2.1
- sygnalizacja optyczna LED
- zworki odłączające zasilanie wyjść AUX1 ÷ AUX8 (zacisk „+”) - Opcje montażu: na ścianie - wkręty montażowe x 2, na maszcie - opaska zaciskowa
- Wymiary: W=150, H=94, D=42 (+/-2mm)
- Gwarancja: 2 lata
- Uwagi:
- listwa rozgałęźna
- zamykanie – skręcana

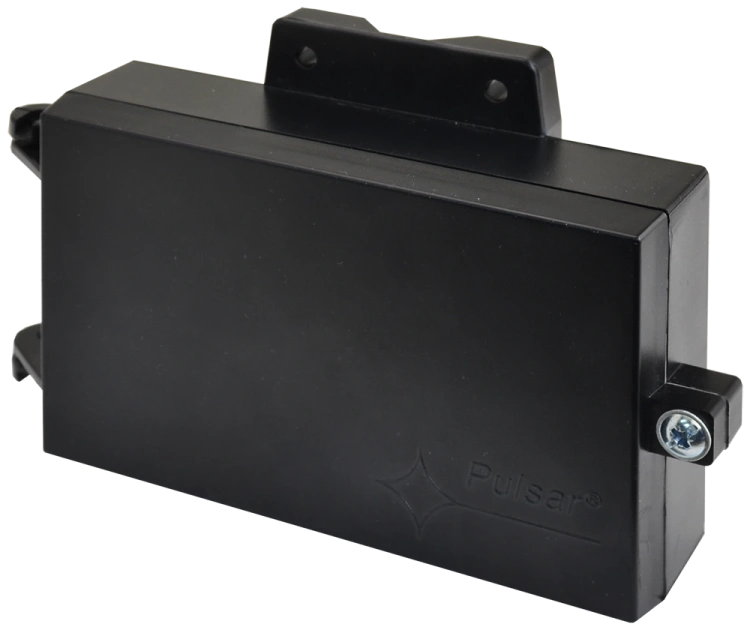

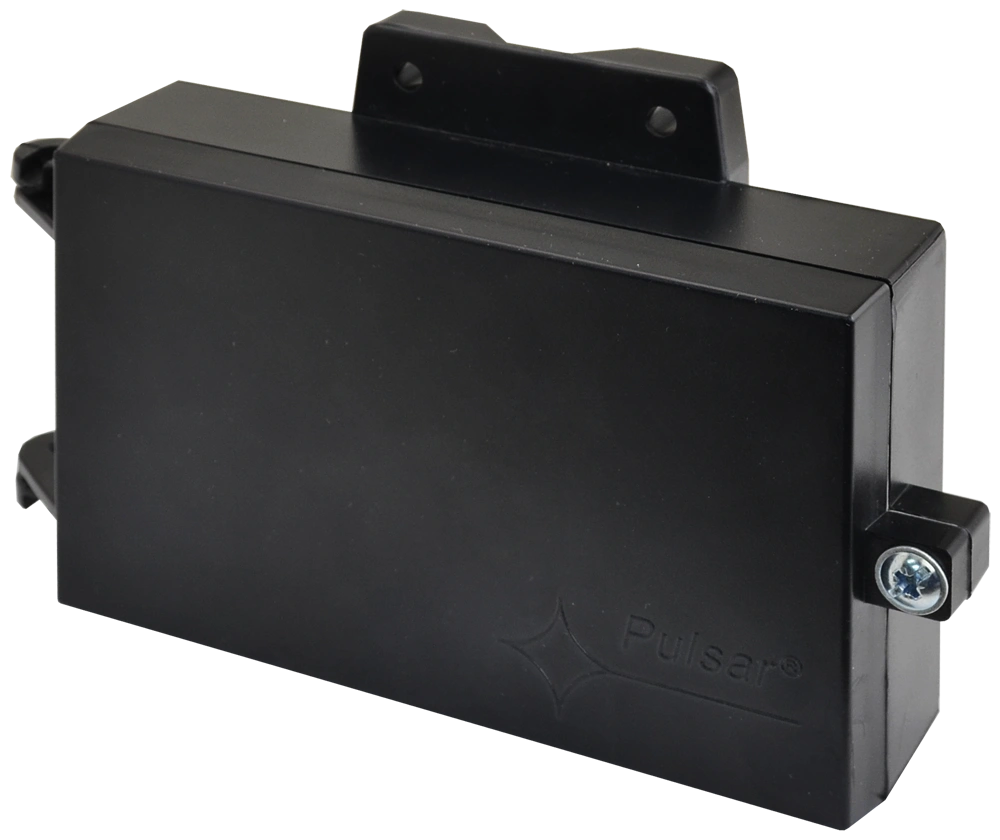

- obudowa wykonana z plastiku

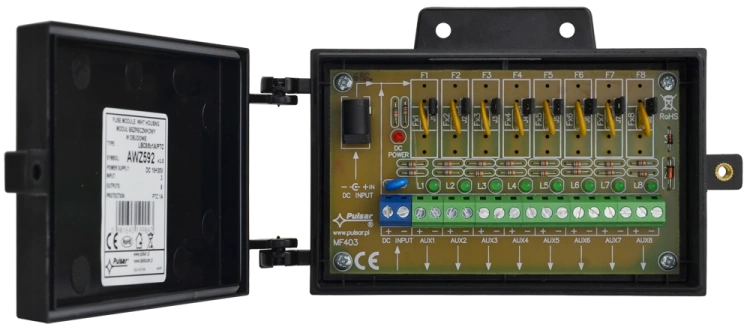

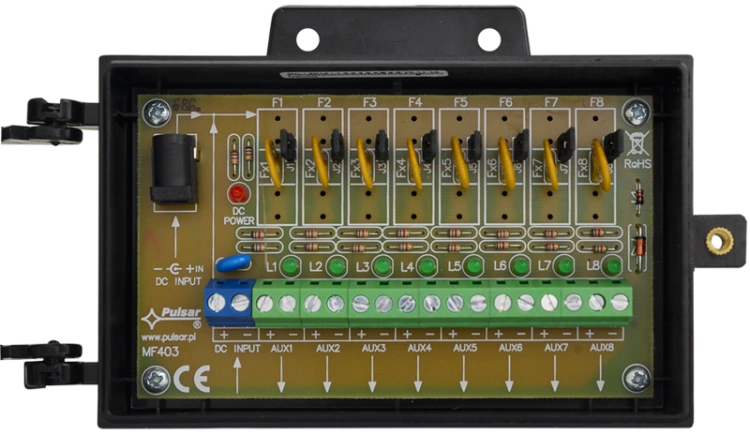

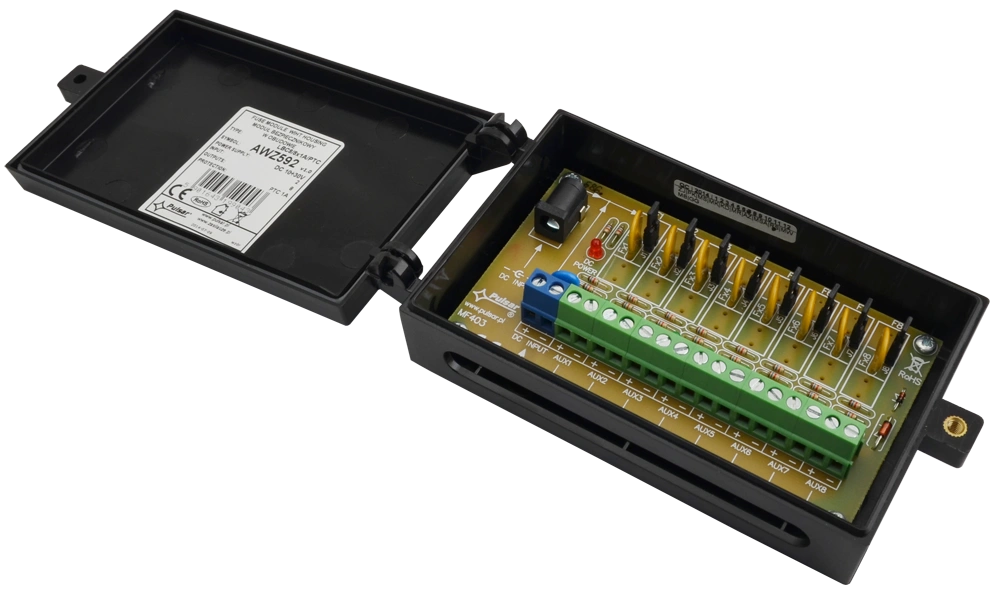

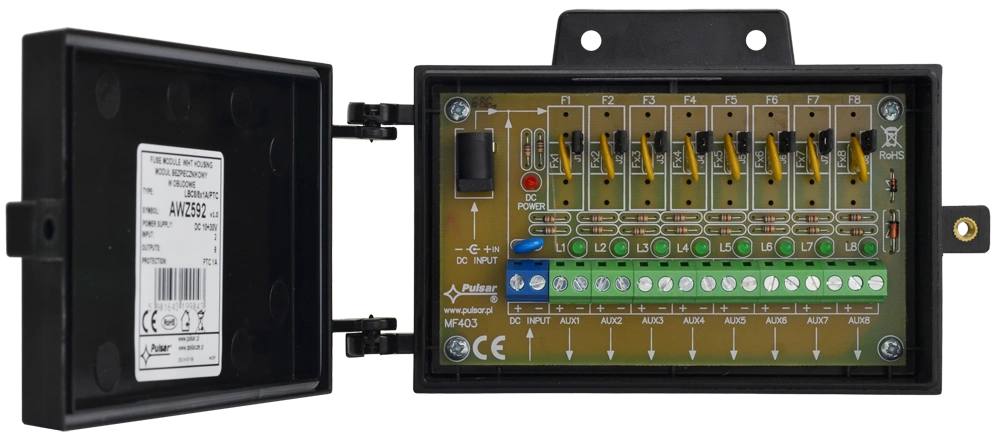

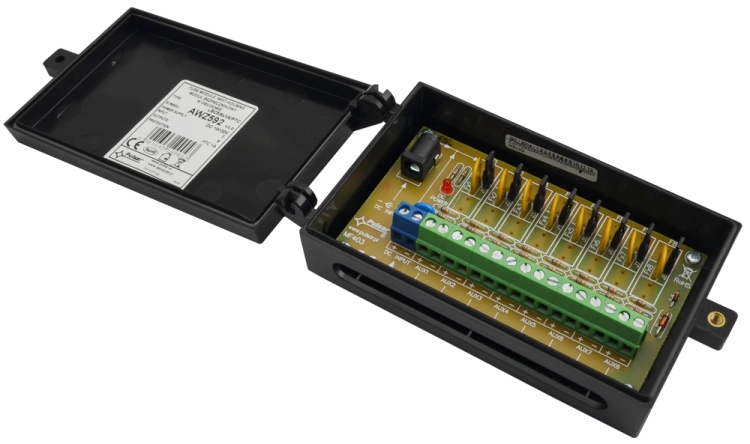

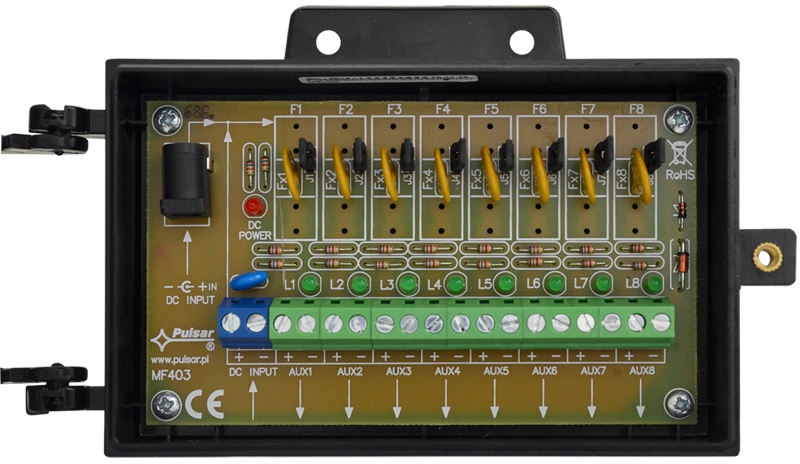

Moduł bezpiecznikowy LBC8 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz osiem niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX8. Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania. Moduł wyposażony jest w zworki J1 ÷ J8 odłączające zasilanie wyjść AUX1 ÷ AUX8 (zacisk „+”).
Dane techniczne:
| Napięcie zasilania | 10V ÷ 30V DC |
| Pobór prądu | 8 mA ÷ 70 mA @ UIN = 10V ÷ 30V DC |
| Ilość wejść zasilania | 2: gniazdo DC 5,5/2,1 lub złącze śrubowe |
| Ilość wyjść zasilania | 8 (zaciski AUX) |
| Zabezpieczenia: | - przeciwzwarciowe SCP * - 8 x 1A PTC - przeciążeniowe OLP - 8 x 1A PTC - przepięciowe - warystor |
| Sygnalizacja optyczna | Dioda LED czerwona – obecność napięcia zasilania DC Diody LED zielone L1 ÷ L8 – stan wyjść AUX1 ÷ AUX8 |
| Bezpieczniki F1 ÷ F8 | 8 x 1A PTC |
| Warunki pracy | II klasa środowiskowa, -10°C ÷40°C |
| Wymiary | W=150, H=94, D=42 (+/-2mm) W1=126, H1=78 (+/-2mm) |
| Mocowanie | Wkręty montażowe x2 (otwory Ø4mm) |
| Złącza: - wyjścia zasilania - wejścia zasilania |
- złącza śrubowe Ф0,51÷2,05 (AWG 24-12) - gniazdo DC 5,5/2,1 - złącze śrubowe Ф0,51÷2,05 (AWG 24-12) |
| Waga netto/brutto | 0,16kg / 0,23kg |
| Deklaracje, gwarancja | CE, 2 lata |
* Zastosowanie zasilacza o zbyt małej wydajności prądowej może spowodować (w przypadku zwarcia jednego z wyjść modułu) chwilowy zanik napięcia na pozostałych.
