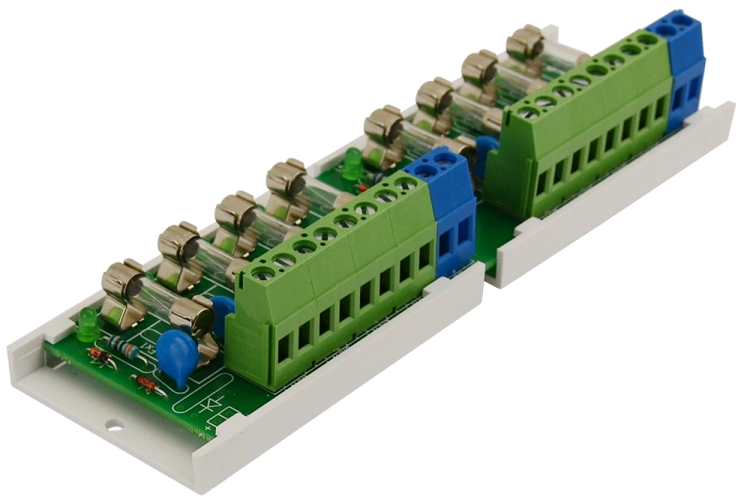

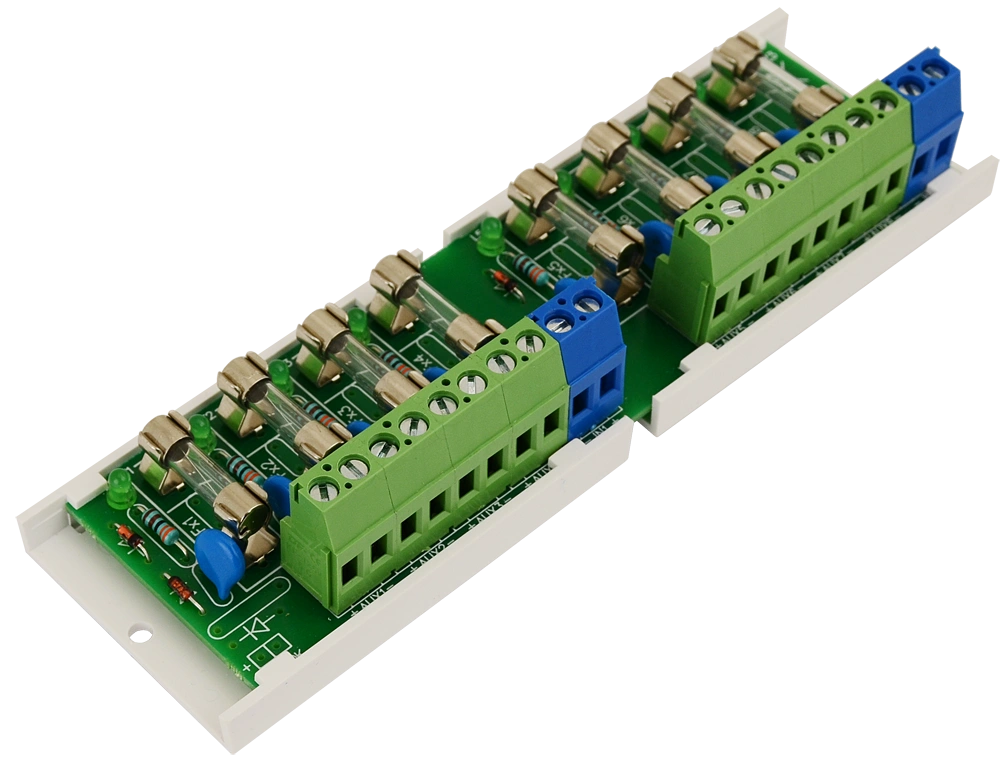

Moduł bezpiecznikowy AWZ598 Pulsar
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
AWZ598 - LB8/8x1,5A/2,5/FTA moduł bezpiecznikowy
- Zasilanie: 10÷30VDC / 10÷24VAC
- Wyjście zasilania: 8x1,5A
- Przekrój przewodu: max. 2,5mm2
- Ilość wejść/wyjść: 2/8
- Zabezpieczenia: SCP, OLP*, przepięciowe
- Funkcje dodatkowe: sygnalizacja optyczna LED
- Opcje montażu: listwa montażowa, taśma samoprzylepna
- Wymiary: L=144, W=43, H=26 (+/-2mm)
- Gwarancja: 2 lata
- Uwagi: Listwa rozgałęźna

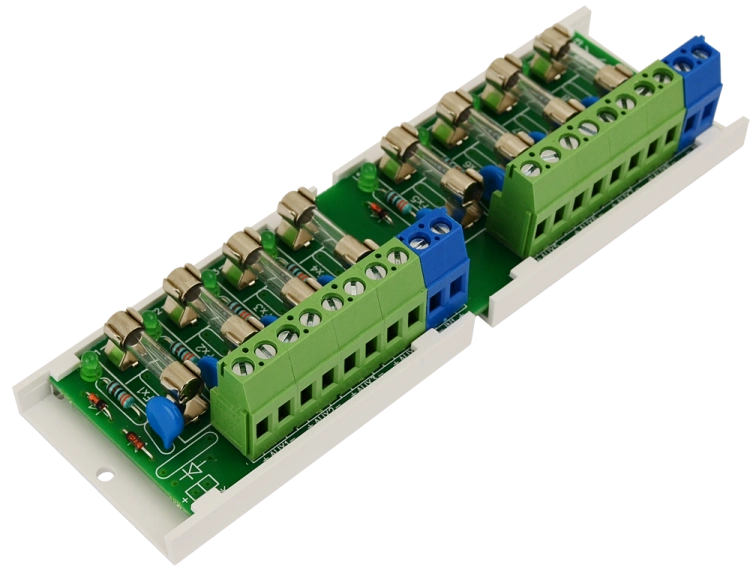

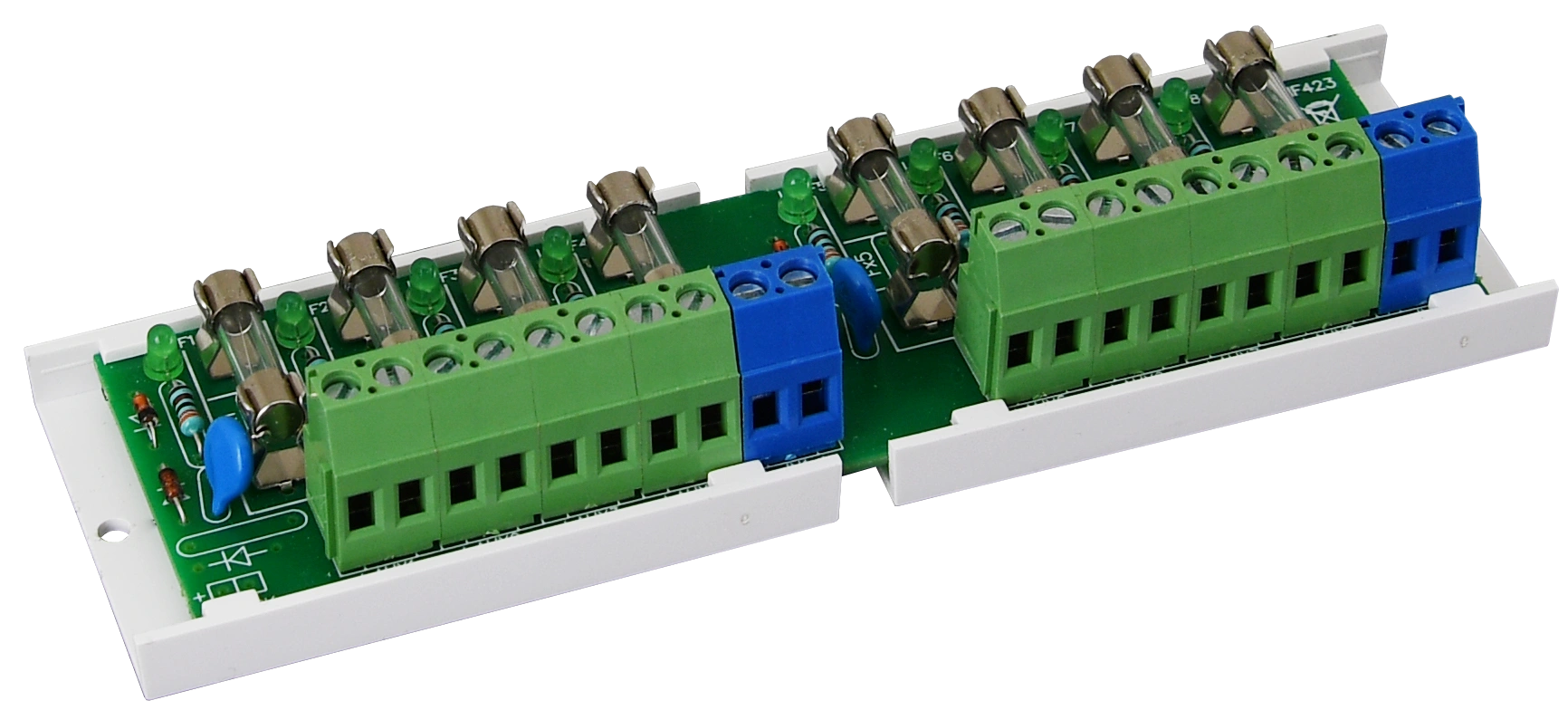

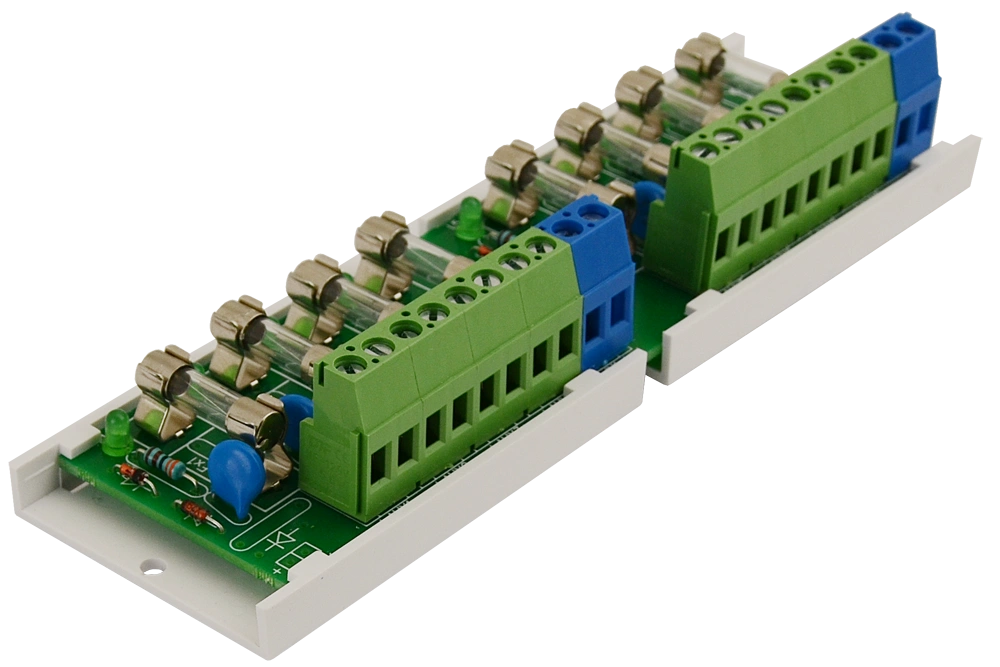

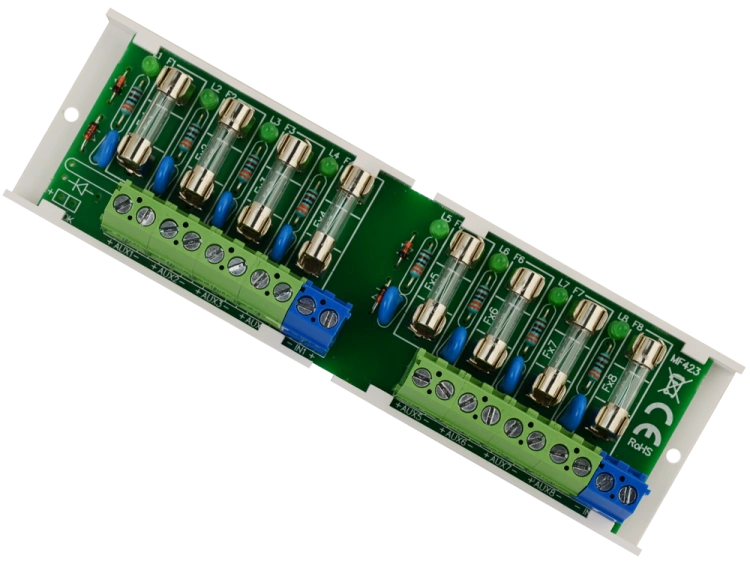

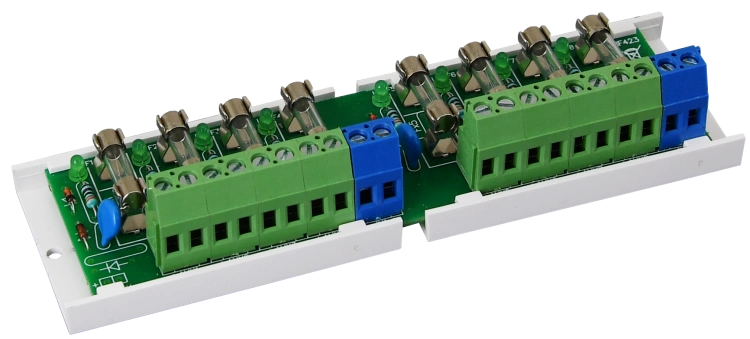

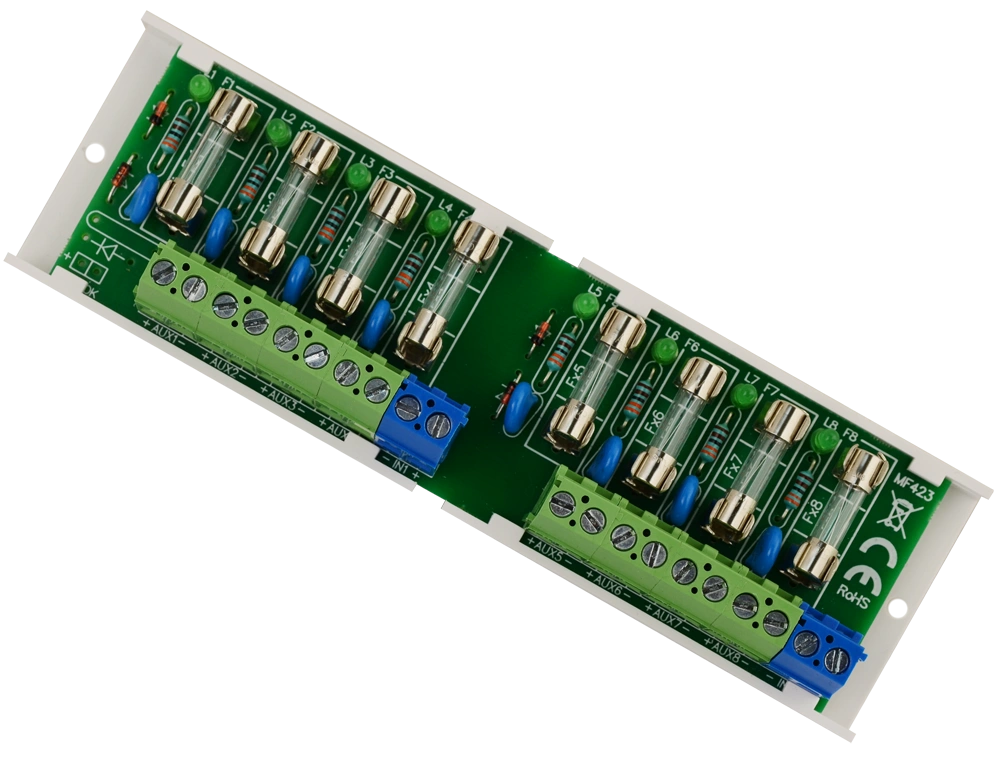

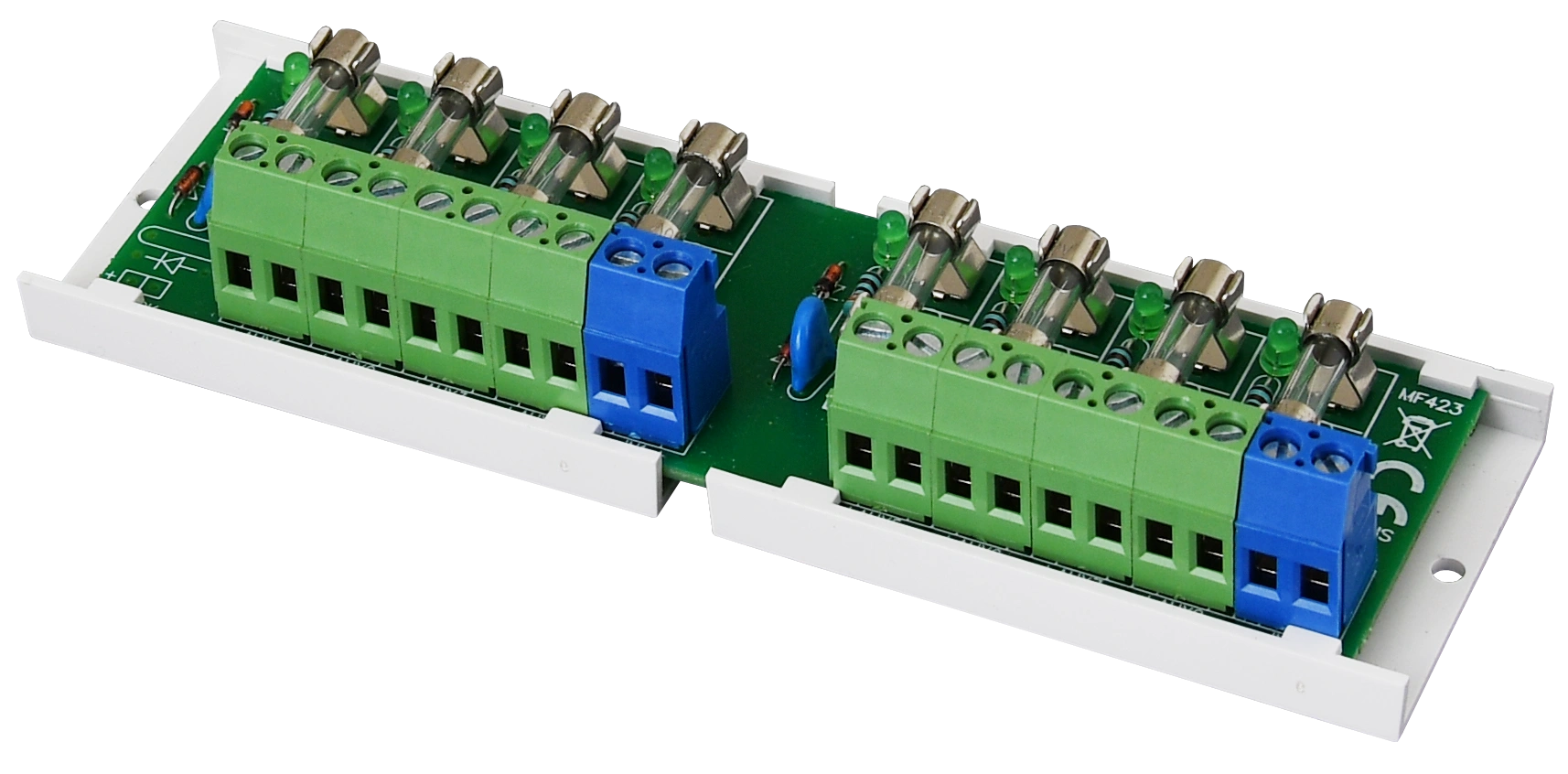

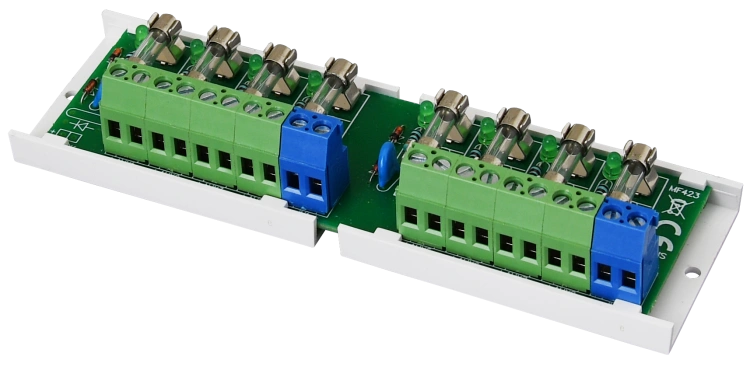

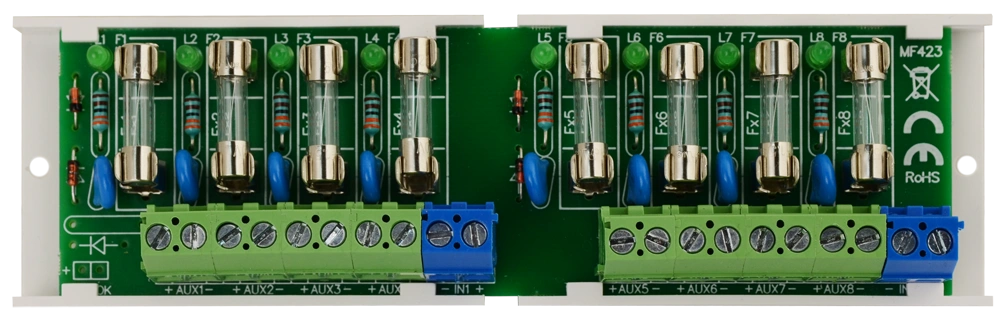

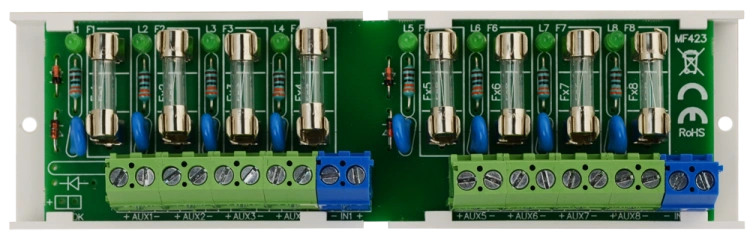

Moduł bezpiecznikowy LB8/8x1,5A/2,5/FTA przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC (np. zasilacz buforowy, transformator itp.). Posiada dwa wejścia zasilania oraz osiem niezależnych, torów zasilania zabezpieczonych bezpiecznikami topikowymi 1,5A. Zadziałanie bezpiecznika sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2.
Dane techniczne:
| Napięcie zasilania: | 10V÷30V DC (-2%/+2%); 10V÷24V AC (-2%/+2%); |
| Napięcie wyjściowe: | UAUX = UIN (zgodne z napięciem zasilania) |
| Pobór prądu: | 8 mA ÷ 60 mA @ UIN = 10V ÷ 30V DC |
| Ilość wejść zasilania: | 2 (zaciski IN) – przewód 2,5mm2 max. |
| Ilość wyjść zasilania: | 8 (zaciski AUX) – przewód 2,5mm2 max. |
| Zabezpieczenia: |
|
| Sygnalizacja optyczna: | Diody LED zielone L1 ÷ L8 – stan wyjść AUX1 ÷ AUX8 |
| Bezpieczniki F1 ÷ F8: | F 1,5A |
| Warunki pracy: | II klasa środowiskowa, -10°C ÷ 50°C |
| Wymiary: | L=144, W=43, H=26 (+/-2mm) |
| Montaż: | Listwa montażowa z taśmą samoprzylepną, wkręty montażowe x2 (otwory Ø3mm) |
| Złącza: - wyjścia/wyjścia zasilania |
Ф0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm2 |
| Waga netto/brutto: | 0,09kg / 0,14kg |
| Deklaracje, gwarancja: | CE, 2 lata |
