Moduł bezpiecznikowy AWZ588 Pulsar
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

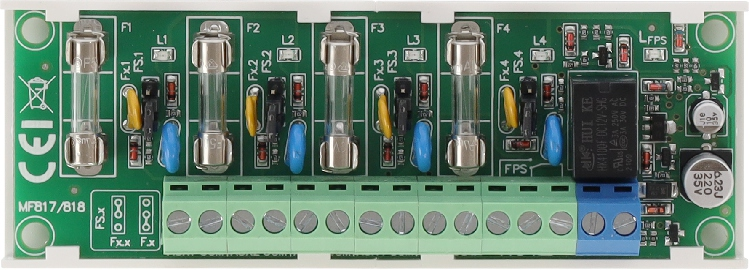

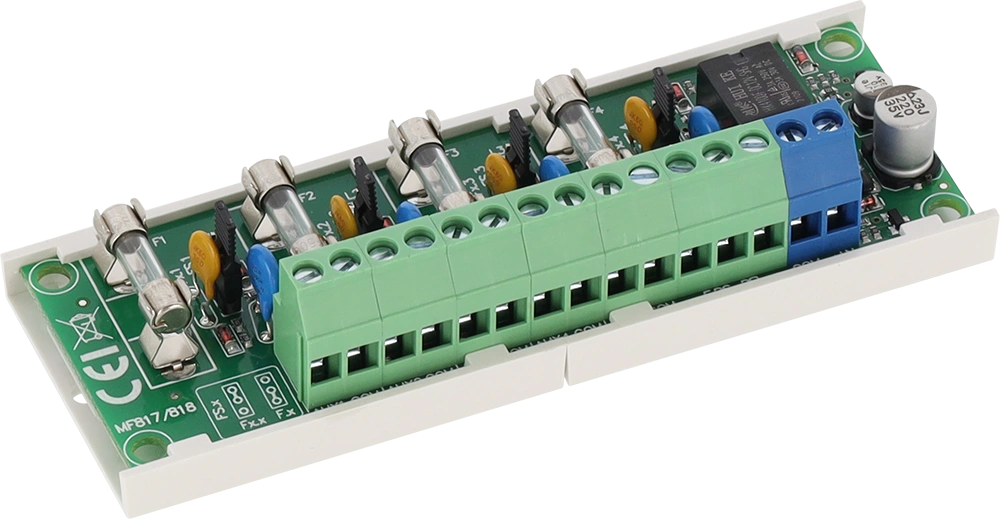

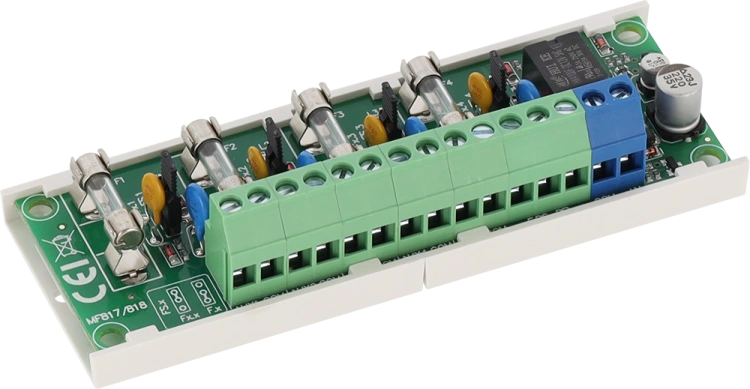

Moduł bezpiecznikowy LB4/4x0,5A/2,5/AW/R przeznaczony jest do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30 V DC lub 10V÷24 V AC (np. zasilacz buforowy, transformator itp.). Posiada wejście IN do podłączenia zasilania oraz cztery niezależnie zabezpieczone wyjścia zasilania AUX1÷AUX4. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego F 0,5A lub bezpiecznika polimerowego PTC 0,5A (możliwość założenia bezpieczników 1A, brak na wyposażeniu) oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez cztery diody LED L1÷L4. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LED LFPS oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć do zdalnej kontroli stanu modułu np. zewnętrzna sygnalizacja optyczna. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm².
Dane techniczne:
| Zasilanie | 10 - 24 V AC, 10 - 30 V DC |
| Wyjście zasilania | 4 x 0.5 A / Uaux = Uin |
| Bezpiecznik |
|
| Wejścia / wyjścia |
|
| Wymiary | 125 x 32 x 43 [+/-2 mm] |
| Zabezpieczenia | SCP, OLP, przepięciowe |
| Wyjścia techniczne typu OC | FPS – sygnalizacja zadziałania bezpiecznika wyjściowego |
| Wyjścia techniczne typu przekaźnikowego | FPS – sygnalizacja zadziałania bezpiecznika wyjściowego |

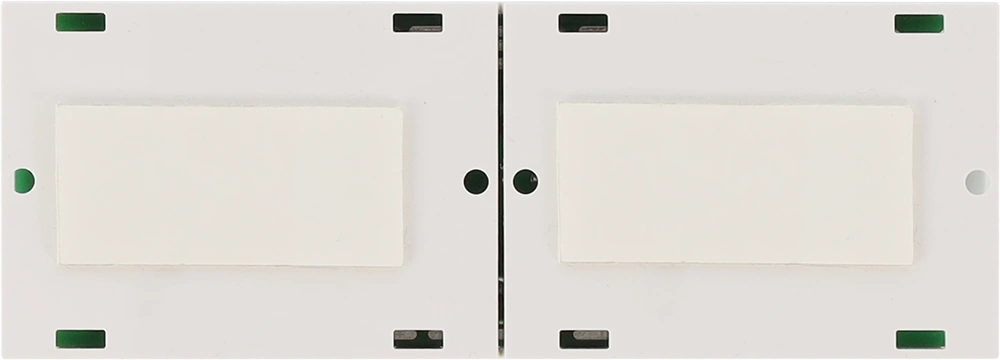

| Opcje montażu modułu | listwa montażowa, taśma samoprzylepna |
| Sygnalizacja | sygnalizacja optyczna LED |
Dane techniczne
Gwarancja
- Gwarancja 24 miesiące
Pliki do pobrania
AWZ588_ce.pdf
260.91 kB
Deklaracja zgodności CE
AWZ588_i.pdf
591.67 kB
Instrukcja POL
AWZ588_kk.pdf
257.97 kB
Karta katalogowa POL
