Kod produktu: XPOE-3-11A

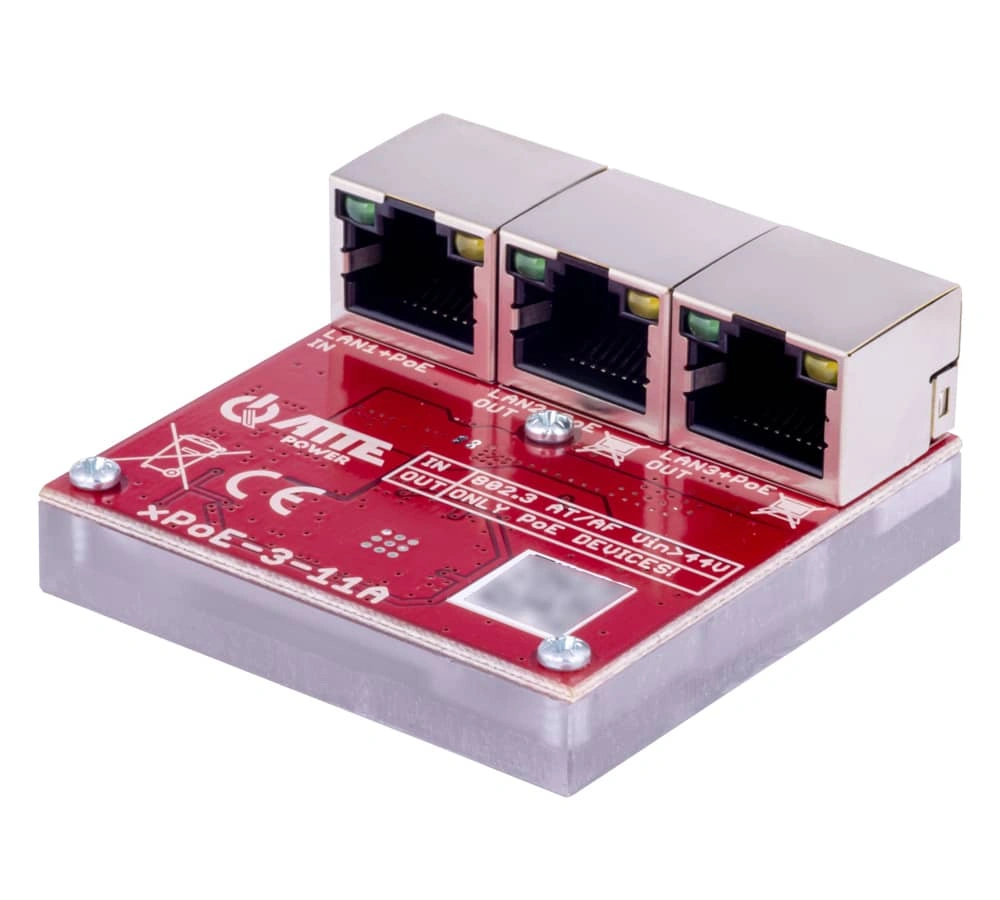

Miniaturowy switch PoE 3 portowy xPoE-3-11A ATTE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
xPoE-3-11A został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.
Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z
kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE
802.3at/af oraz PoE Passive.

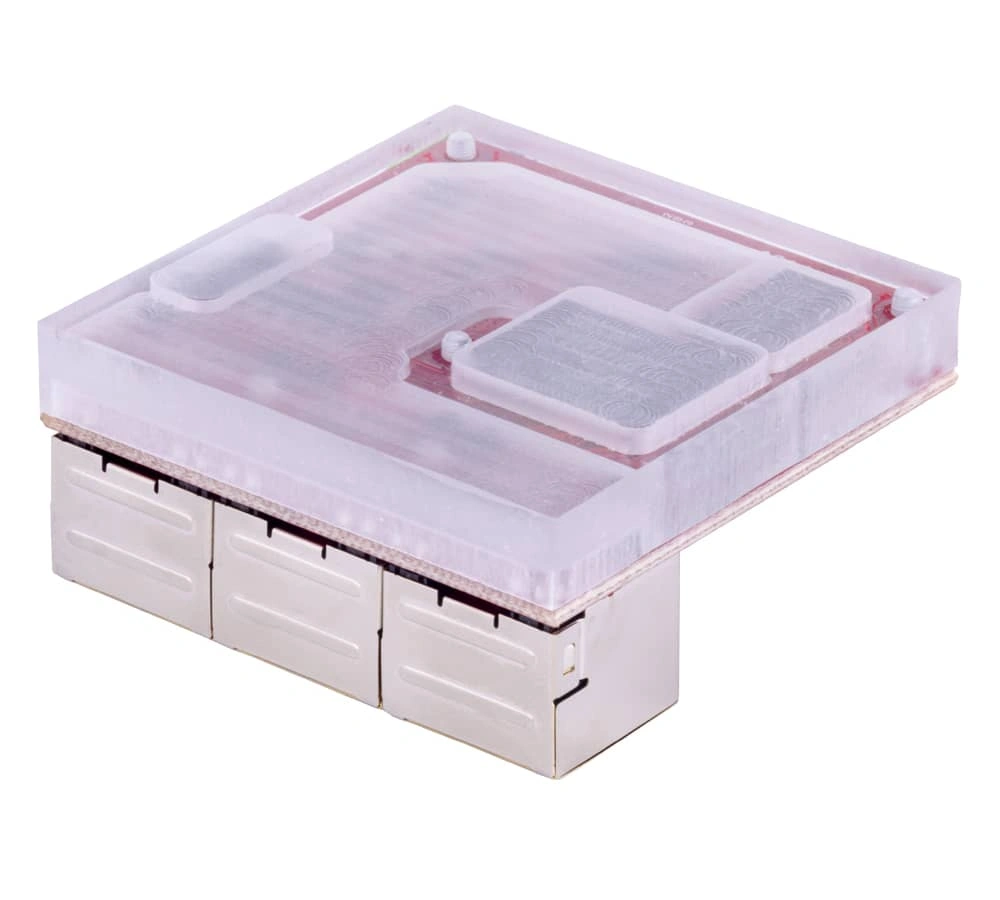

Przemyślana konstrukcja urządzenia sama w
sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia
osłonę oraz izolację przy możliwie jak najmniejszych gabarytach urządzenia.

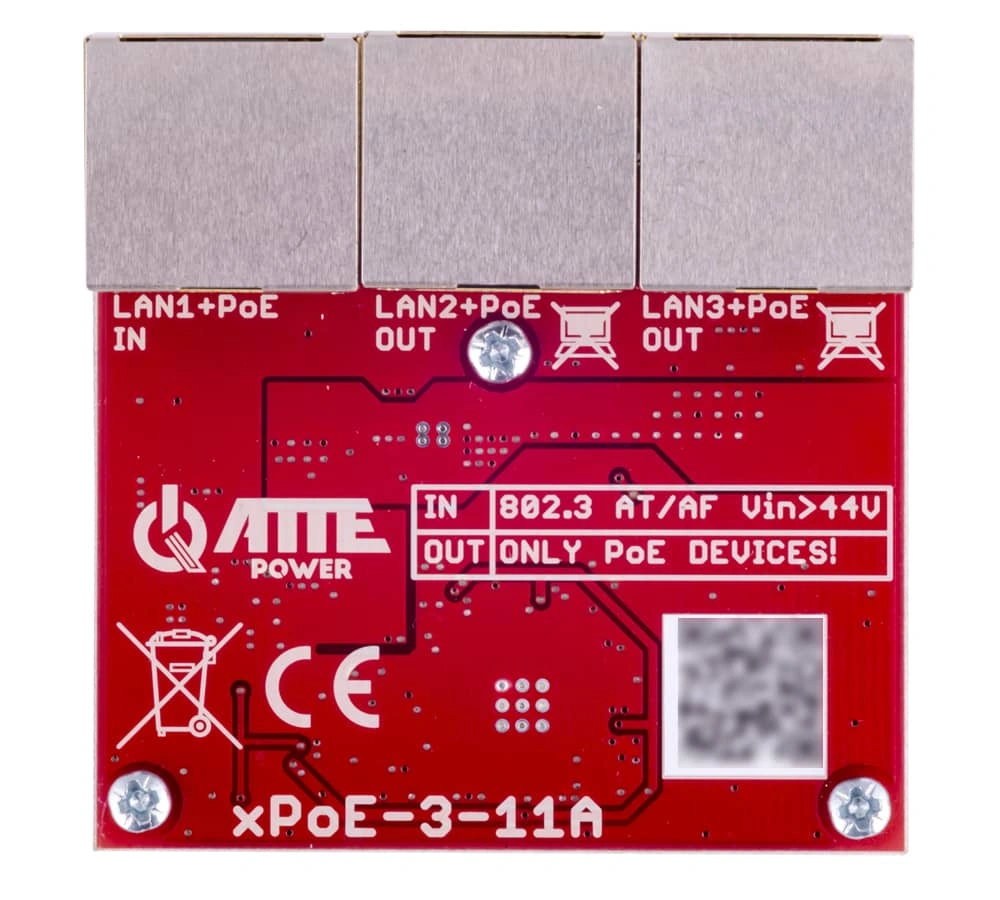

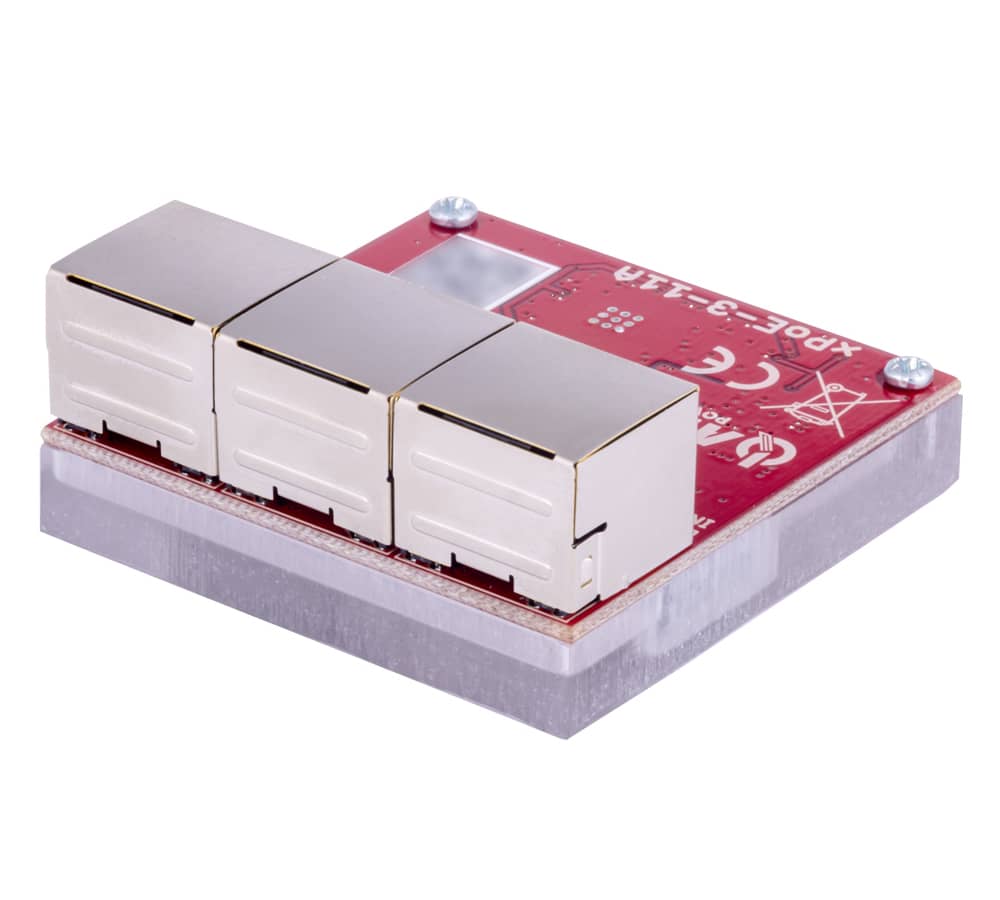

Układ złącz RJ-45 również nie jest przypadkowy - dzięki niemu wpięte wtyki
RJ45 nie zajmują dodatkowego miejsca.
Uwaga: na portach 2 i 3 zawsze jest podawane napięcie, nie należy podłączać do nich urządzeń, które nie są zasilane poprzez PoE.
Wybrane cechy:
- Miniaturowa konstrukcja umożliwia montaż w podstawie kamery
- Zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
- Możliwość zasilania do 2 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
- Zasilanie kaskadowe (jeden switch zasila kolejne)
- Wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
- Do 40W sumarycznej mocy przy PoE Passive
- Łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- Szeroki zakres temperatur pracy
- Bardzo niski pobór mocy (< 0,5 W)
- Sekwencyjny start wyjść PoE
Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
- Dla standardu 802.3af jest to ok. 13W dostępne na extenderze
- Dla standardu 802.3at jest to ok. 25W dostępne na extenderze
- Dla PoE Passive jest to maksymalnie 40W dostępne na extenderze
Specyfikacja:
| Porty LAN | 3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja) 1 x LAN+PoE IN 2 x LAN+PoE OUT |
| Funkcje portów | LAN 1 WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) |
| Funkcje portów | LAN 2 WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) LAN 3 WYJŚCIE PoE (zasilanie kamery): Passive PINY PoE: 4,5 (V+) 7,8 (V-) |
| Funkcje portów | LAN2...LAN3 Sekwencyjne załączanie wyjść PoE: LAN2...LAN3 (podczas uruchamiania lub po zwarciu) |
| Wybór standardu PoE (at/af) | LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający |
| Napięcie zasilania | LAN1: 44 ... 56 VDC (Vin) |
| Napięcie wyjściowe | Vout = Vin |
| Pobór mocy | 0,5 W |
| Zabezpieczenia portów | LAN 1 ... LAN 3: Zabezpieczenie przepięciowe LAN 1: Zabezpieczenie przeciążeniowe 1A z auto powrotem |
| Sygnalizacja pracy | LED w złączach RJ45: LAN 1 (żółta) - zasilanie urządzenia LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE LAN 1 ... LAN 3 (zielony) - link i transmisja danych |
| Konstrukcja obudowy | Poliwęglan |
| Temperatura pracy | -25°C...+65°C |
| Stopień ochrony | IP20 |
| Wymiary | 51 x 51 x 23 mm |
| Waga | 0,042kg |
Dane techniczne
Gwarancja
- Gwarancja 24 miesiące
Pliki do pobrania
xPoE-3-11A_DS_PL.pdf
460.12 kB
Karta katalogowa XPOE-3-11A
xPoE-3-11A_instrukcja_PL.pdf
72.67 kB
Instrukcja XPOE-3-11A
XPOE-3-11A_CE.pdf
177.78 kB
Deklaracja zgodności XPOE-3-11A
