Kod producenta: HDT-1F-EXT
Kod produktu: HDT-1F-EXT

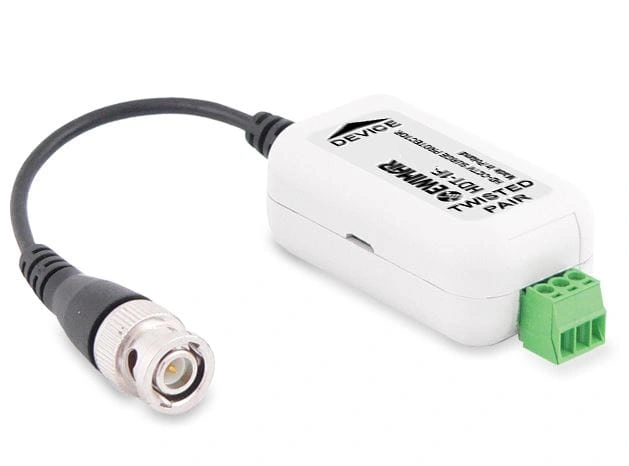

Konwerter UTP z zabezpieczeniem HDT-1F-EXT
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
HDT-1F-EXT jest wysokiej klasy konwerterem opartym na transformatorze z
rdzeniem amorficznym, dostosowującym impedancję skrętki UTP do przewodu
koncentrycznego. W urządzeniu zastosowano precyzyjnie wykonane złącza BNC,
dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w
niekorzystnych warunkach temperaturowych.
Dedykowany jest do transmisji
sygnałów o wysokich częstotliwościach , które wykorzystywane są do transmisji
obrazu Video, w standardach AHD, HD-CVI, HD-TVI / Turbo HD, wysokich
częstotliwości.
Wykorzystany w konwerterze transformator z rdzeniem amorficznym, dzięki liniowej charakterystyce pozwala przenosić sygnały do 42Mhz.

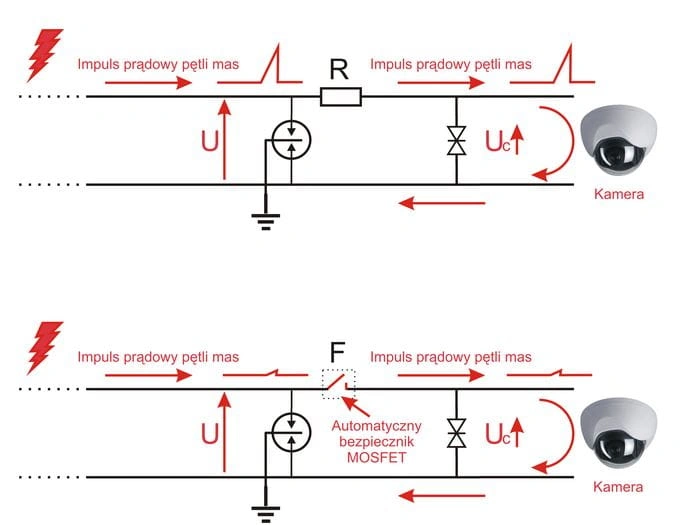

Zabezpieczenie przeciwprzepięciowe, znajdujące sie w konwerterze posiada 3 stopnie ochrony, działające w specjalnie zaprojektowanej kolejności podczas wystąpienia wyładowania atmosferycznego lub innych przepięć, zarówno o wysokim jak i niskim poziomie. W zabezpieczeniu został zastosowany szybki bezpiecznik MOSFET, który monitoruje wartość natężenia prądu. Pojawienie się wartości natężenia prądu powyżej 100mA powoduje, zadziałanie bezpiecznika MOSFET, błyskawicznie rozłącza obwód. Działanie tego typu pozwala ochronić obwody wejściowe urządzeń zabepieczonych przed uszkodzeniem. W trakcie pracy znamionowej bezpiecznik wprowadza bardzo niską impendancje, dzięki czemu nie ma wpływu na przesyłany sygnał. Podczas normalnej pracy, urządzenie nie jest galwanicznie połączone z uziemieniem, co ogranicza powstawanie szkodliwych pętli mas oraz zakłóceń sygnału HD.
Zabezpieczenie zaczyna działać już w początkowym stadium powstawania przepięcia, sprowadzając ładunek do ziemii; opóźnia to pojawianie się za wyskokiego napięcia na obwodach wejściowych kamer bądź rejestratorów. Do prawidłowego działania zabezpieczenia wymagane jest podłączenie przewodu żółto-zielonego do uziemienia możliwie jak najkrutszą drogą. Prawidłowe zamontowanie urządzenia pozwala zapewnić wysoką trwałość urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.
Bardzo niska pojemność obwodu (4pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla sygnałów w standardach AHD, HD-CVI i HD-TVI ma kluczowe znaczenie, ponieważ nie powoduje dużych tłumienności.
HDT-1F-EXT, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDT-1F-EXT oraz w systemach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybsze zadziałanie zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.
Dane techniczne:
| Impedancja skrętki UTP: | 75 Ohm |
| Impedancja dla BNC: | 100 Ohm |
| Złącze wejściowe (UTP): | Gniazdo śrubowe wyjmowane |
| Złącze wyjściowe (Urządzenie): | Przewód z męskim wtykiem BNC |
| Pasmo przenoszenia: | 42 MHz |
| Tłumienie: | 0,2dB |
| Zabezpieczenie antyprzepięciowe: | 3 - Iskrownik, ochronnik gazowy, transil, bezpiecznik MOSFET |
| Ochrona linia-ziemia: | Ochronnik gazowy: 90V, 2x10kA @ 8/20uS |
| Ochrona linia-linia: | Mostek ochronny: 6V, 15A @ 8/20uS |
| Maksymalny poziom przepięcia: | 4kV |
| Pojemność obwodu zabezpieczenia: | 4pF |
| Zasięg transmisji AHD (max): |
|
| Zasięg transmisji HD-CVI (max): |
|
| Zasięg transmisji HD-TVI (max): |
|
| Temperatura pracy: | -40˚C do +60˚C |
| Wymiary: | (60mm x 24mm x 24mm) |
* odległość transmisji zależy od jakości przewodu
