Kod producenta: TN0109 100
Kod produktu: TN0109-100M

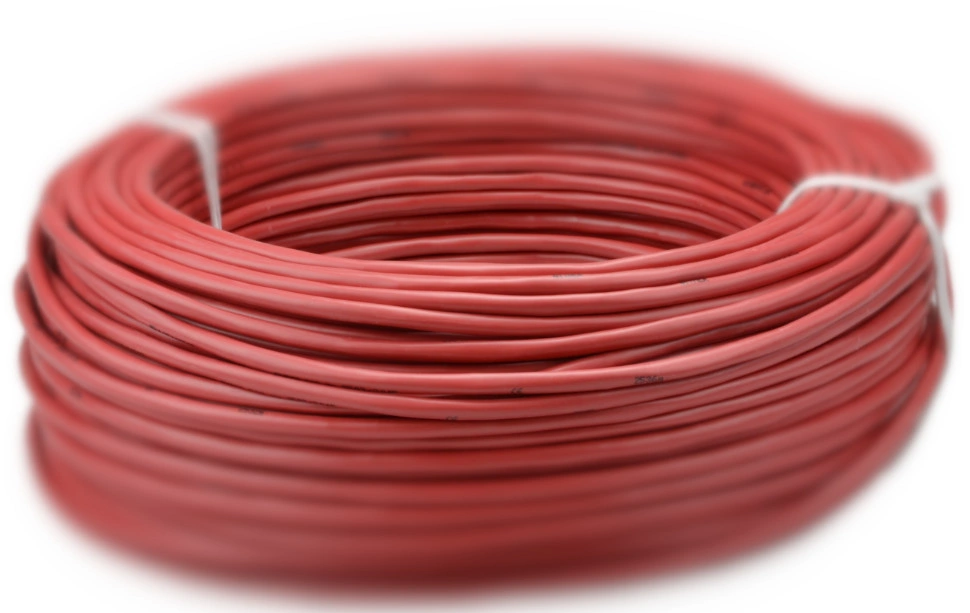

Kabel YnTKSYekw 2x2x1.0 TN0109 Bitner /100m/
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Przesyłka kurierska DPD - darmowa przesyłka od kwoty 500 zł, ubezpieczona, termin doręczenia 1-2 dni robocze, maksymalna waga 1 paczki - 31,5kg.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
YnTKSYekw marki Bitner to specjalistyczne kabele telekomunikacyjne przeznaczone do stałych instalacji wewnętrznych do połączeń urządzeń w systemach przeciwpożarowych. TN0108 posiada jedną parę tj. konstrukcja 1x2x1,0mm. Służy do przesyłania sygnałów analogowych i cyfrowych oraz zasilania urządzeń liniowych - np. połączeń między centralą systemu przeciwpożarowego a czujkami liniowymi i dodatkowymi modułami.
Zastosowany ekran foliowy ogranicza oddziaływanie zewnętrznych pól elektrycznych na tor transmisyjny, dzięki czemu sprawdza się w instalacjach sygnałowych, w których istotna jest ochrona przesyłanych informacji przed zakłóceniami pochodzącymi z otoczenia.
Powłoka wykonana jest ze specjalnego PVC (polwinit), która została uniepalniona i nierozprzestrzenia płomienia.
Wybrane cechy:
- Zastosowanie: systemy bezpieczeństwa pożarowego
- Typ: YnTKSYekw 1x2x1,0mm
- Długość: 100m
- Żyły miedziane (Cu), jednodrutowe
- Powłoka PVC, uniepalniona
- Ekran: folia metalizowana, z żyłą uziemiającą ocynowaną
- Klasa reakcji na ogień: Eca
- Minimalny promień gięcia: 10x średnica kabla
- Kabel pasuje do uchwytów UDF/UEF: 5mm
- Certyfikat CNBOP
Kable posiadają Krajową Ocenę Techniczną i Świadectwo Dopuszczenia - wydane przez CNBOP-PIB. Kable są sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
Dane techniczne:
| Długość: | 100m |
| Typ kabla: | YnTKSYekw |
| Liczba żył: | 2 (1 para) |
| Średnica żyły: | 1,0mm |
| Średnica kabla: | 4,8mm |
| Minimalny promień gięcia: | 10x średnica |
| Powłoka: |
|
| Ekran: |
|
| Napięcie pracy: | 150V |
| Warunki układania: |
|
| Temperatura pracy: | Przy ułożeniu na stałe: -45°C ~ 70°C |
Pliki do pobrania
Karta_katalogowa_YnTKSYekw_Bitner_zbiorcza.pdf
1.41 MB
Karta katalogowa
DoC_UE_BITNER_YnTKSYekw.pdf
230.22 kB
Deklaracja zgodności
Krajowa Ocena Techniczna - CNBOP-PIB-KOT-2020_2025-0213-3701-wyd_1.pdf
2.02 MB
Krajowa Ocena Techniczna
DWU_T_2304_YnTKSYekw_w.4.pdf
286.10 kB
Deklaracja Właściwości Użytkowych
KDWU_BITNER_YnTKSYekw-1.pdf
255.15 kB
Krajowa Deklaracja Właściwości Użytkowych
Swiadectwo-Dopuszczenia-5830-2025_22.08.2025.pdf
1.61 MB
Świadectwo dopuszczenia
Bezpieczeństwo produktu GPSR
Certyfikaty i ostrzeżenie bezpieczeństwa
- !Bezpieczeństwo dzieci! - Produkt nie jest zabawką i powinien być przechowywany oraz użytkowany poza zasięgiem małych dzieci. Montaż należy wykonać w sposób ograniczający ryzyko przypadkowego kontaktu z przewodami lub elementami instalacji. Osoby o ograniczonej sprawności powinny korzystać z produktu wyłącznie pod odpowiednim nadzorem.
- Stosowanie się do instrukcji producenta - Instalacja, konfiguracja, eksploatacja oraz konserwacja produktu powinny być wykonywane zgodnie z instrukcją producenta. Należy stosować wyłącznie zalecane akcesoria, zasilacze i elementy montażowe oraz przestrzegać parametrów technicznych określonych dla danego urządzenia.
- Znaczenie zaleceń - Przestrzeganie zaleceń dotyczących montażu, użytkowania i konserwacji i stosowanie się do instrukcji producenta minimalizuje ryzyko uszkodzeń ciała, zdrowia, awarii urządzenia i strat materialnych wynikających z nieumiejętnego i niewłaściwego obchodzenia się z produktem.
- Akcesoria elektryczne, takie jak wtyczki, gniazda, złączki, rozgałęźniki, przedłużacze i adaptery, należy stosować wyłącznie zgodnie z ich przeznaczeniem oraz dopuszczalnymi parametrami pracy. Nie wolno używać elementów uszkodzonych, nadmiernie zużytych ani narażonych na działanie wilgoci. Wszystkie połączenia powinny być wykonane w sposób trwały i zapewniający bezpieczeństwo użytkowania oraz ochronę przed przypadkowym kontaktem z elementami będącymi pod napięciem.
- Jeżeli użytkownik nie posiada odpowiedniej wiedzy lub doświadczenia w zakresie montażu, konfiguracji albo podłączania urządzeń elektrycznych i elektronicznych, zaleca się powierzenie tych prac wykwalifikowanemu instalatorowi. Prawidłowo wykonana instalacja zwiększa bezpieczeństwo użytkowania, ogranicza ryzyko uszkodzenia urządzeń oraz zapewnia ich poprawne i zgodne z przeznaczeniem działanie.
- Kabel YnTKSYekw stosuj w stałych instalacjach wewnętrznych. Chroń go przed wodą, promieniowaniem UV, zgnieceniem i ostrymi krawędziami. Nie układaj w temperaturze poniżej -5°C. Zachowaj promień gięcia równy co najmniej 10-krotności średnicy zewnętrznej. Przestrzegaj zakresu temperatur pracy od -40°C do +70°C. Uszkodzony odcinek wymień.
- Uniepalniona powłoka nie oznacza zachowania ciągłości działania podczas pożaru. Dobierz kabel zgodnie z projektem i wymaganiami producenta systemu. Po montażu sprawdź ciągłość żył, brak zwarć oraz działanie podłączonych urządzeń.
- Przed pracami odłącz zasilanie obwodu, także rezerwowe i sprawdź brak napięcia. Nie przekraczaj napięcia pracy 150 V, nie podłączaj kabla do sieci 230/400 V. Ekran podłącz zgodnie z instrukcją producenta systemu. Nie używaj kabla z uszkodzoną izolacją.
