Opis
Extender EXT-POE4H w obudowie hermetycznej

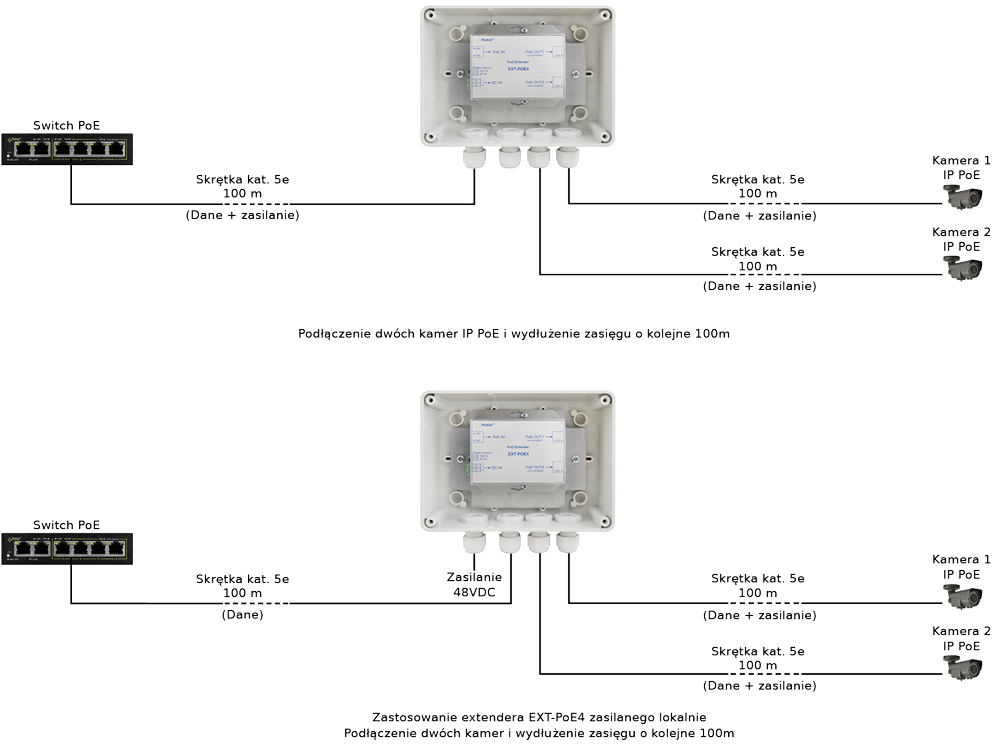

- Zastosowanie: Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100m. Umożliwia podłączenie dwóch kamer IP PoE przy wykorzystaniu jednego przewodu.
- Dodatkowe wejście zasilania: 44÷57VDC (złącze śrubowe)
- Wejście PoE: PoE IN - zgodne z IEEE802.3af/at
- Wyjścia PoE: PoE OUT1 / PoE OUT2 - nie zgodne z IEEE802.3af
- Prąd wyjściowy PoE OUT: 0,3A/port (Ʃ0,4A max.)
- Zabezpieczenia: OLP, SCP*
- Temperatura pracy: -25°C÷50°C
- Wymiary: W=158 H=118 D=77 [+/- 2mm]

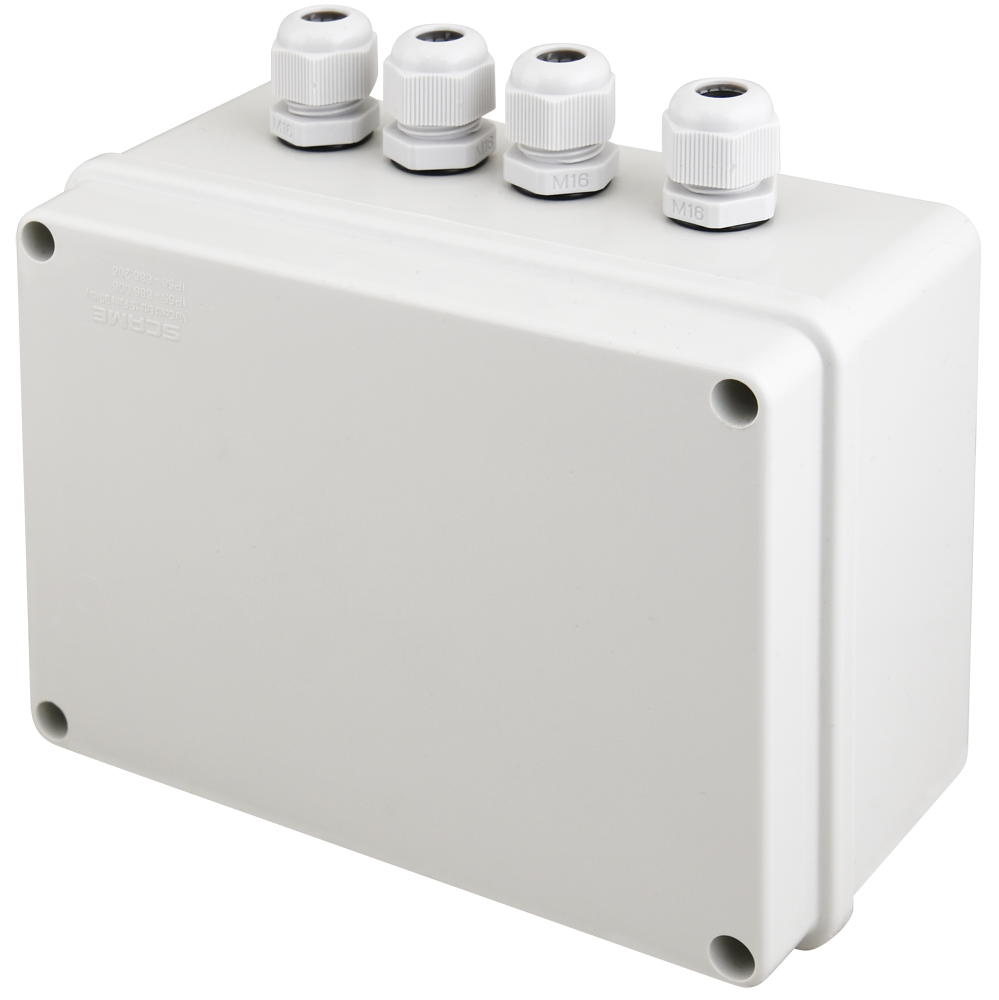

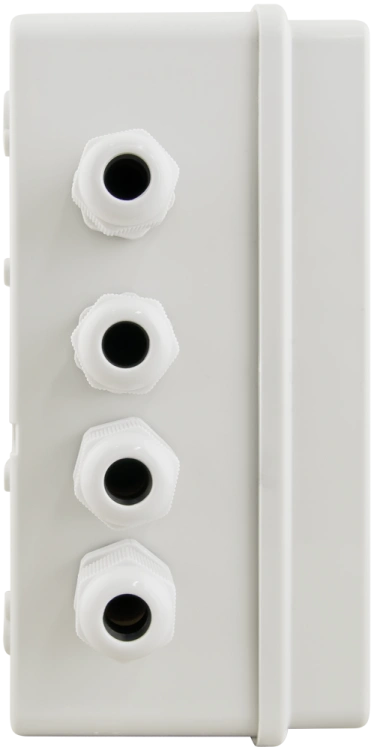

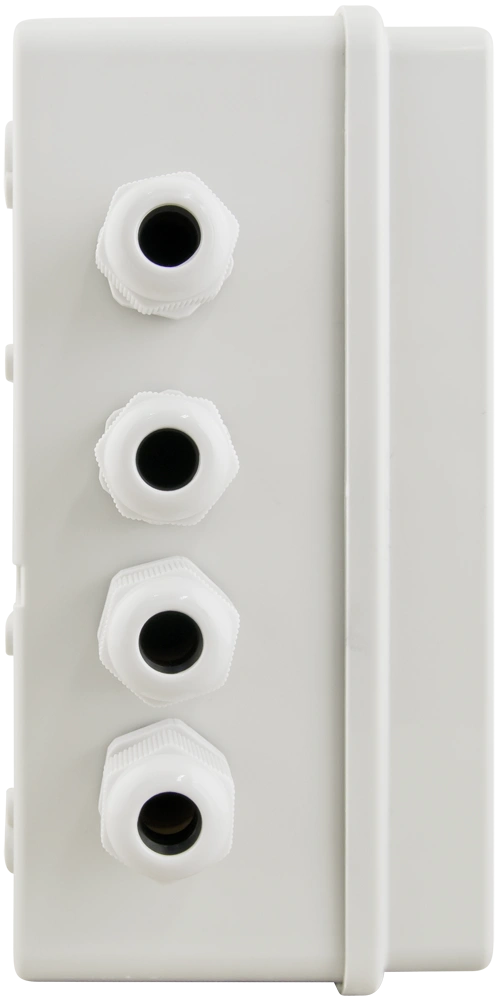

- Ilość dławnic/średnica przewodu: 4szt. / 4÷8mm
- Uwagi:
- przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s

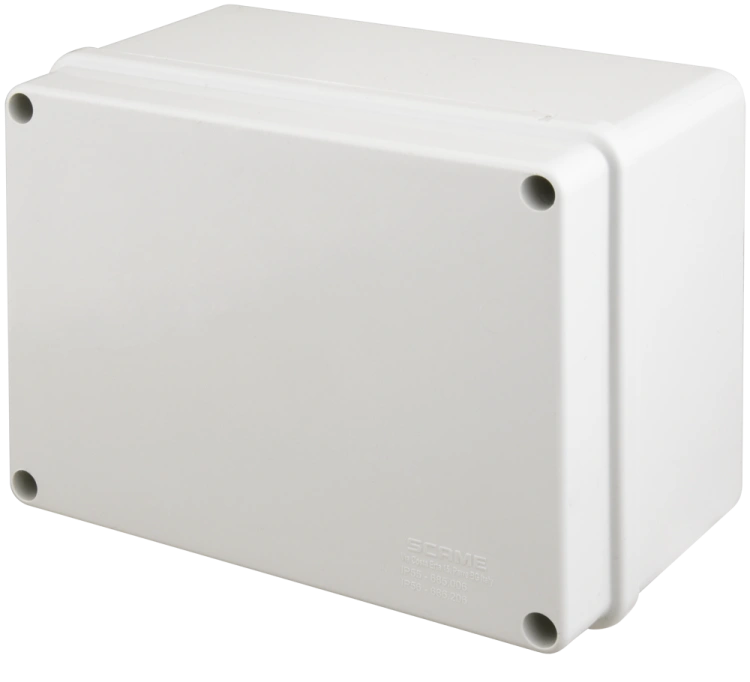

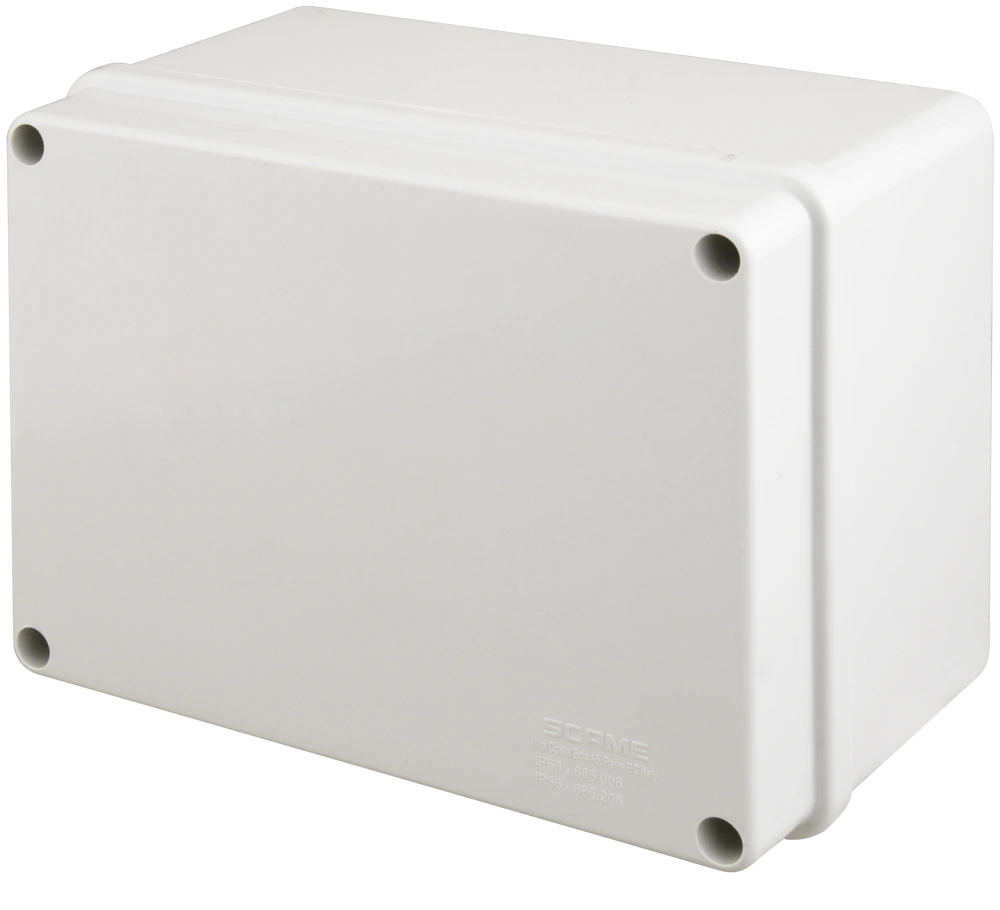

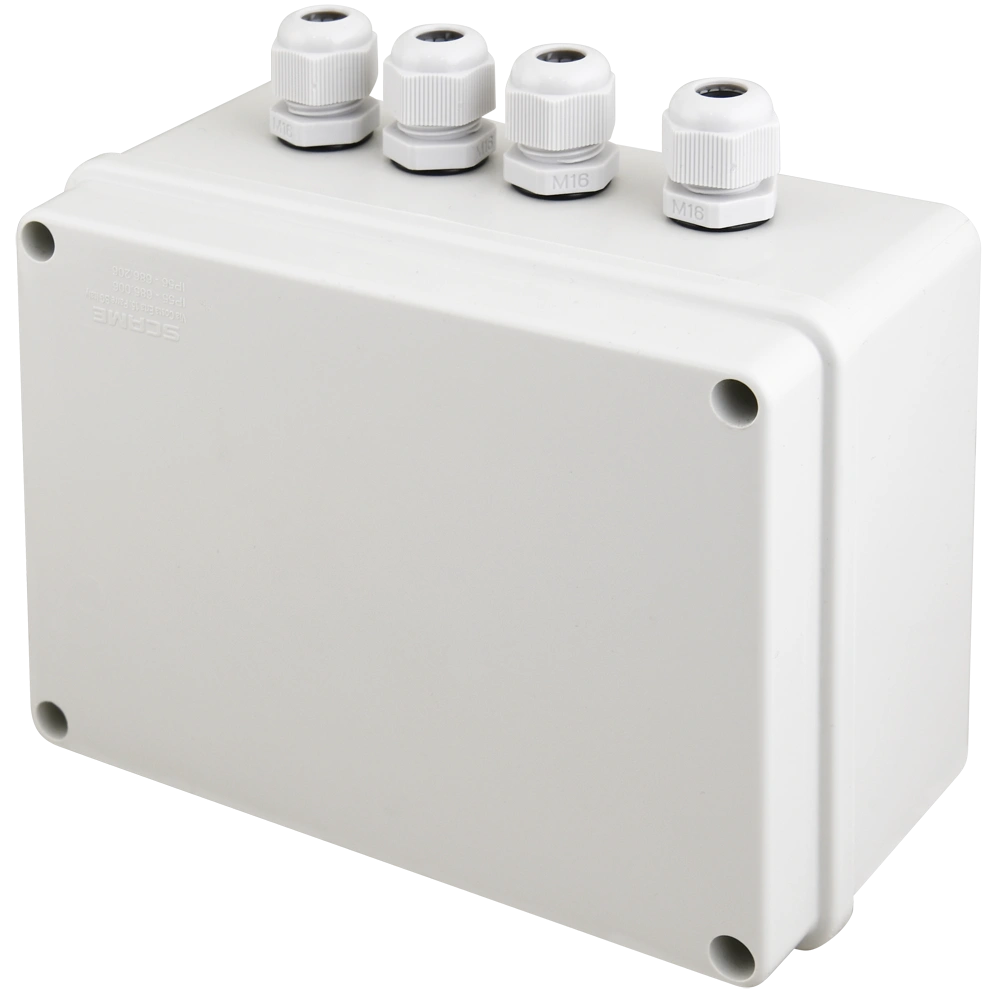

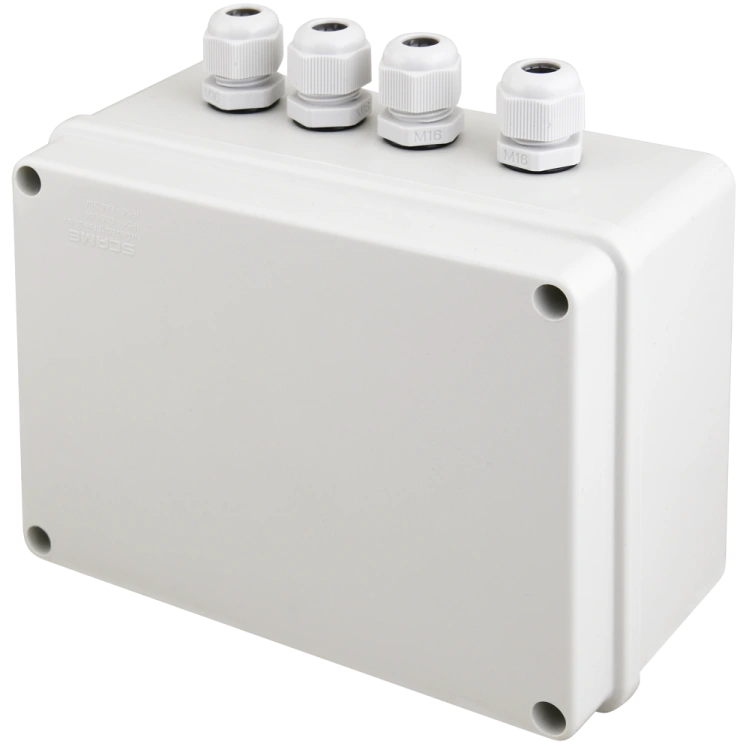

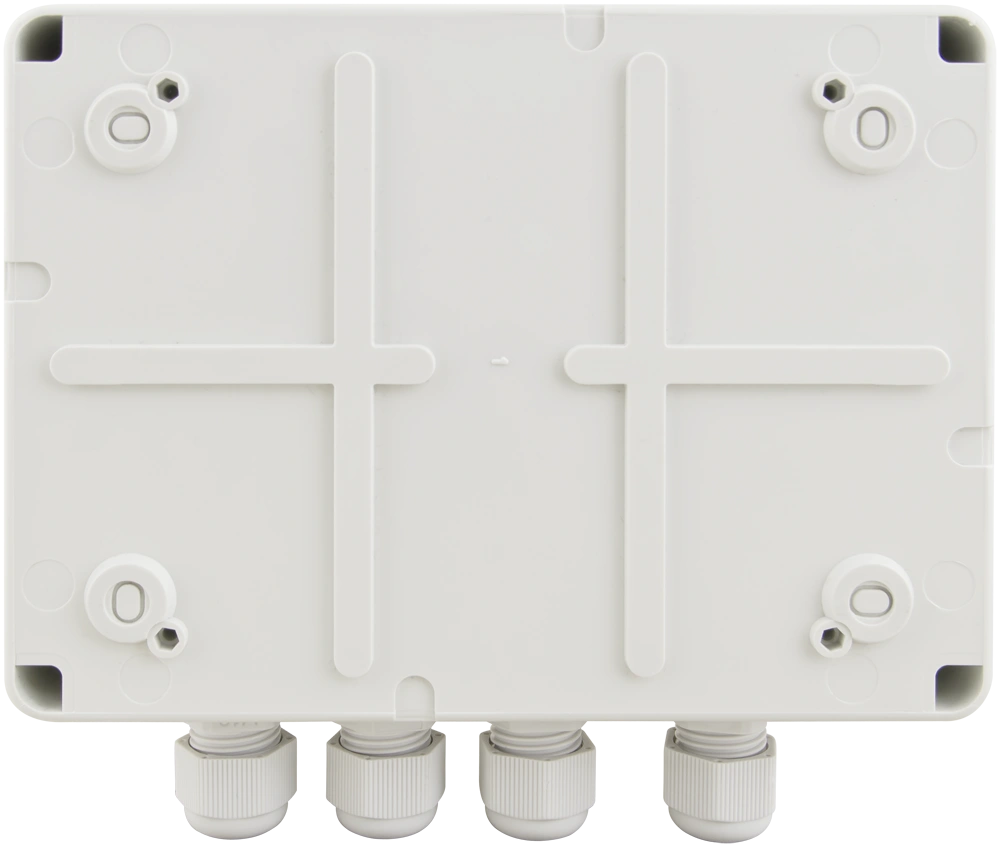

- obudowa hermetyczna IP56, natynkowa, zamykanie – skręcana
- możliwość montażu na słupie (wymaga zastosowania adaptera OZB1-opcja)

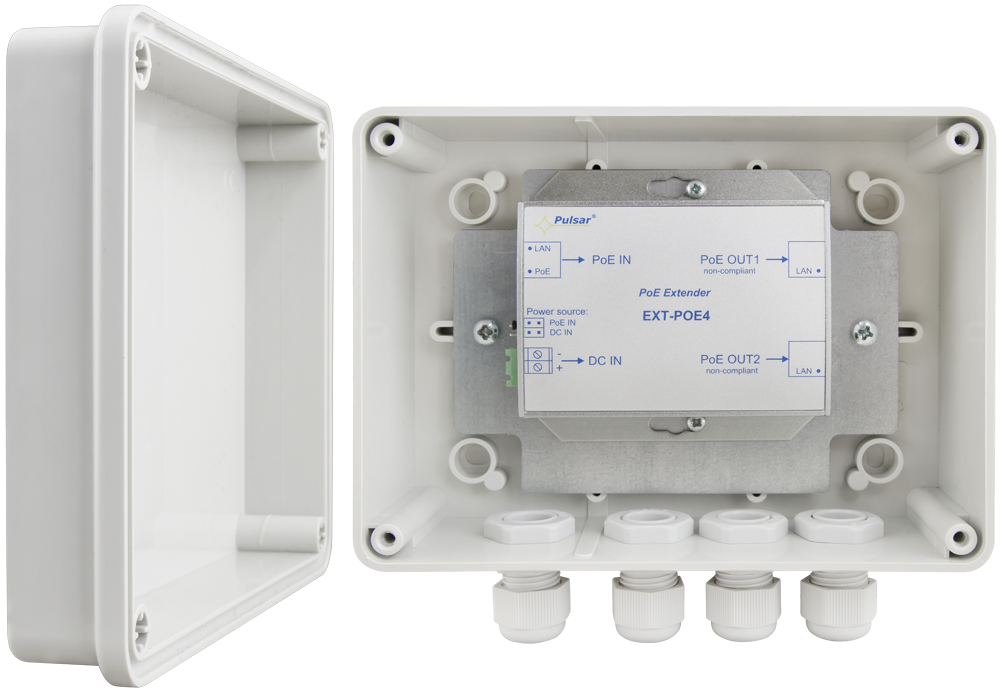

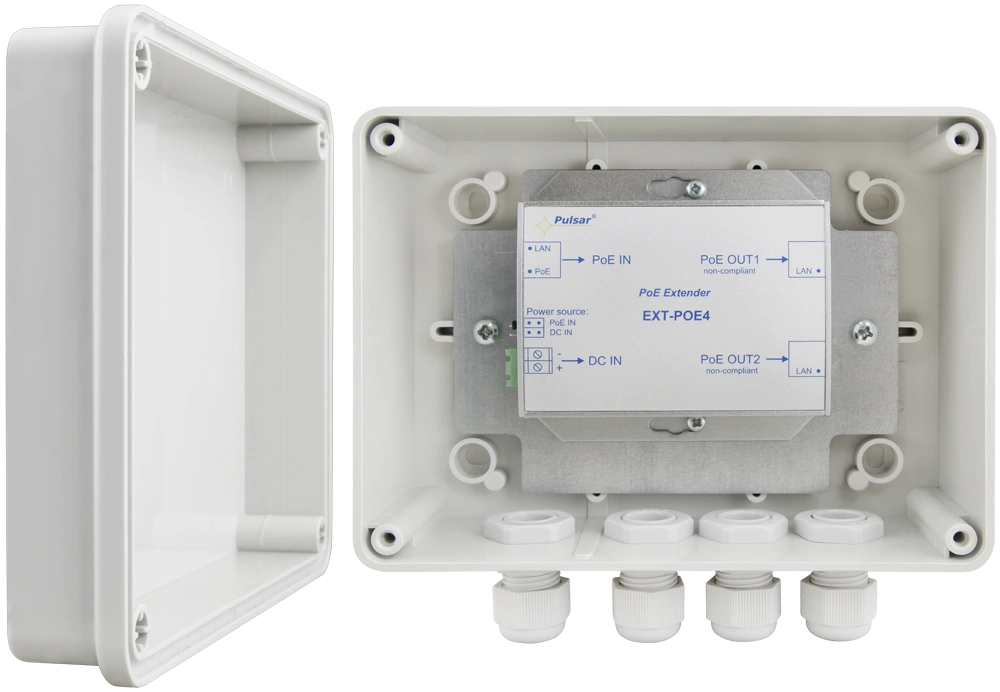

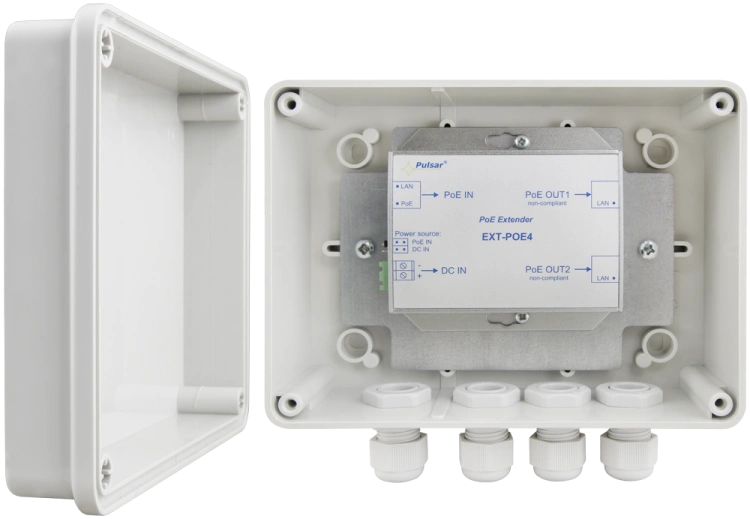

Extender EXT-POE4H to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5 o kolejne 100m. Extender może być zasilany z urządzenia zgodnego ze standardem PoE (wejście PoE IN) lub z zewnętrznego zasilacza o napięciu 44-57VDC (wejście DC IN). Wybór źródła zasilania odbywa się za pomocą zworki Power Source (patrz rys.1). Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT1, PoE OUT2, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE. Maksymalny prąd obciążenia wynosi 0,3A/port (sumarycznie=0,4A max.). Do przesyłu zasilania na portach PoE OUT1, PoE OUT2 wykorzystane są pary 4/5 (+) 7/8(-), które zgodnie ze standardem sieci Ethernet nie są używane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).
Uwaga! Urządzenie nie może być stosowane w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych.
Dane techniczne:
| Zasilanie: | 802.3af/at (44÷57VDC) |
| Pobór prądu na potrzeby własne: | <30mA |
| Moc modułu: | 20W max. |
| Napięcie wyjściowe: | Zgodne z napięciem zasilania |
| Prąd wyjściowy: | 0,3A/port (∑=0,4A max.) |
| Wejściowe pary zasilające PoE IN: | 4/5 (+) 7/8 (-) |
| Wyjściowe pary zasilające PoE OUT 1/2: | 4/5 (+) 7/8 (-) |
| Zabezpieczenie przeciążeniowe OLP, Zabezpieczenie przeciwzwarciowe SCP: |
2x PTC 0,5A, bezpiecznik polimerowy |
| Optyczna sygnalizacja pracy: |
|
| Zakres temperatur pracy: | -25ºC÷50ºC |

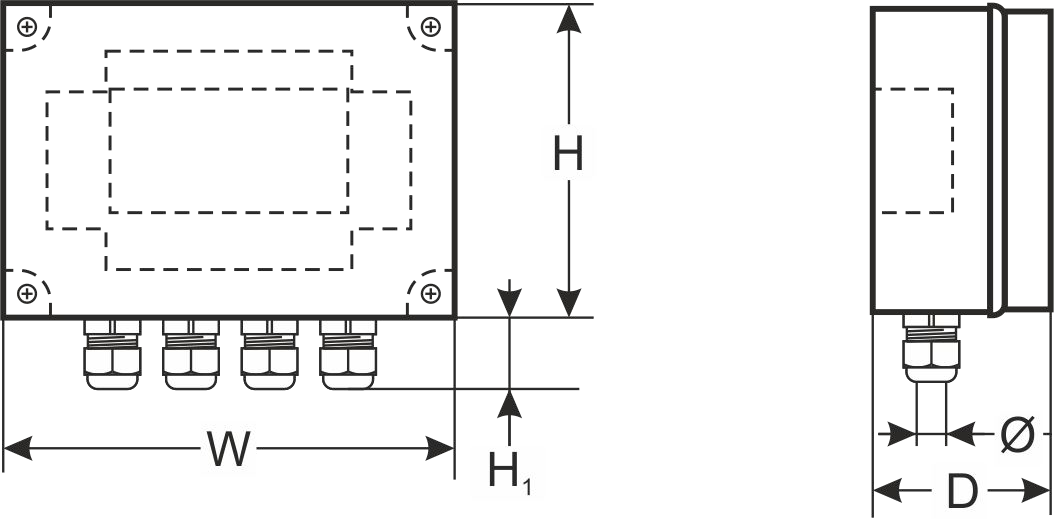

| Wymiary zewnętrzne: | W=158, H=118, D=77 [+/- 2 mm] |
| Wysokość dławnic: | H1=25 [mm] |
| Ilość dławnic/średnica przewodu: | 4szt. / 4÷8mm |
| Złącza: |
|
| Waga netto/brutto: | 0,41kg / 0,47kg |
| Temperatura składowania: | -25ºC...+60ºC |
