Producent: ROGER (przejdź do produktów)

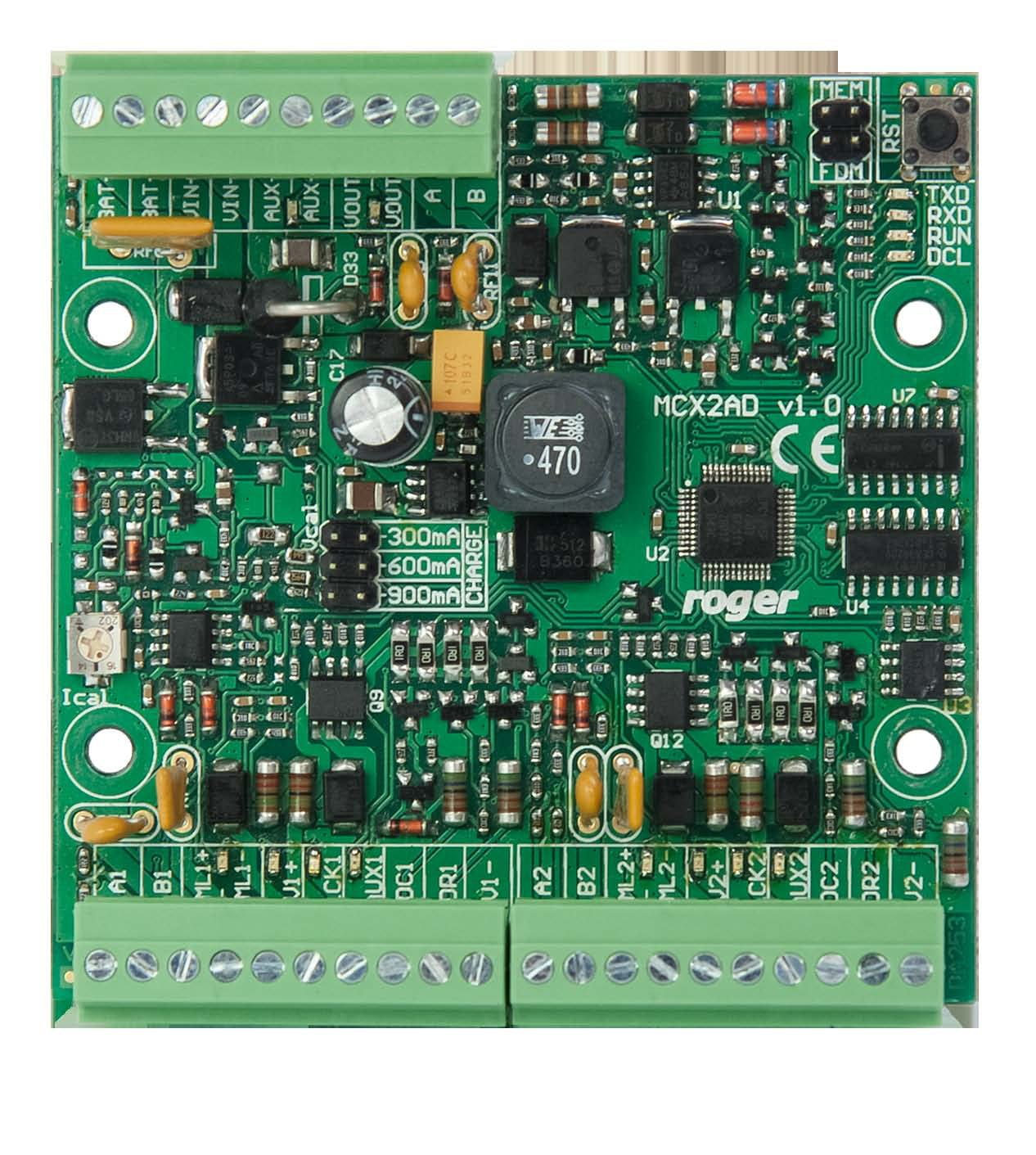

Ekspander 2 przejść MCX2D Roger

Za zakup produktu otrzymasz 3000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 369,00 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 1 dzień roboczy
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

MCX2D jest ekspanderem we/wy dedykowanym do obsługi 2 przejść w systemie RACS 5. Oprócz funkcji ekspandera, moduł pełni rolę dystrybutora zasilania i komunikacji, oraz obsługuje rezerwowy akumulator.

Dla każdego z obsługiwanych przejść ekspander oferuje 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są między sobą separowane elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych przejść.

Ekspander MCX2D jest zasilany z zewnętrznego zasilacza 13,8 VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia.

Połączenia elektryczne z modułem są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które ułatwiają wykonanie połączeń elektrycznych w czasie instalacji jak i w przypadku konieczności wymiany modułu.

Wybrane cechy:

  • Dystrybucja zasilania do 2 przejść
  • Dystrybucja magistrali komunikacyjnej
  • 4 wejścia EOL/2EOL
  • 4 wyjścia 12 V/1 A
  • 2 wyjścia zasilania 12 V/1 A
  • 2 wyjścia zasilania 12 V/0,2 A
  • Interfejs komunikacyjny RS485 do kontrolera dostępu
  • Zabezpieczenie przed głębokim rozładowaniem akumulatora
  • Raportowanie stanów zasilania do kontrolera dostępu
  • Ładowanie akumulatora prądem 0,3 A, 0,6 A lub 0,9 A
  • Zasilanie z zewnętrznego zasilacza 13,8 VDC/3 A

Dane techniczne:

Napięcie zasilania
  • 13,8V DC +/- 100mA (z obsługą akumulatora)
  • 11-15V DC (bez obsługi akumulatora)
Pobór prądu (średni)
  • MCX2D: 50 mA (bez obciążenia)
  • MCX2D: maks. 3,5A (przy maksymalnym dopuszczalnym obciążeniu wyjść zasilających oraz maks. prądzie ładowania akumulatora)
Prąd ładowania akumulatora Konfigurowalny: 0,3A / 0,6A / 0,9A
Wejścia
  • Cztery (DCx, DRx) parametryczne linie wejściowe
Wyjścia tranzystorowe
  • Cztery (LCKx, BELLx) linie wyjściowe, każda o obciążalności 15V DC /1A
Wyjścia zasilające
  • Dwa wyjścia 13.8V/0,2A (VOUT, AUX)
  • Dwa wyjścia 13.8V/0,2A (TML)
  • Dwa wyjścia 13.8V/1A (VDR)
Odległości
  • Do 1200m długości magistrali RS485 pomiędzy kontrolerem MC16 a ekspanderem MCX
  • Do 1200m długości magistrali RS485 pomiędzy ekspanderem MCX a terminalami MCT
  • Sumaryczna długość magistrali pomiędzy kontrolerem a dowolnym terminalem nie może przekroczyć 1200m
Wybrane cechy
  • Zalecane użycie zasialczy serii PSxD marki Roger
  • W przypadku użycia źródła zasilania 12VDC podtrzymanie zasilania należy zapewnić osobno (np. UPS).
Stopień ochrony IP20
Klasa środowiskowa (wg EN 50133-1) Klasa I
Temperatura pracy +5°C - +40°C
Wilgotność 10...95% (bez kondensacji)
Wymiary W x S x G 80 x 80 x 20mm
Waga ~65g

Uwaga: zastosowany ekspander nie ma wpływu na licencje kontrolera MC16-PAC.

Pliki do pobrania

File icon KK-MCX2D-PL.pdf 302.82 kB

Karta katalogowa PL
