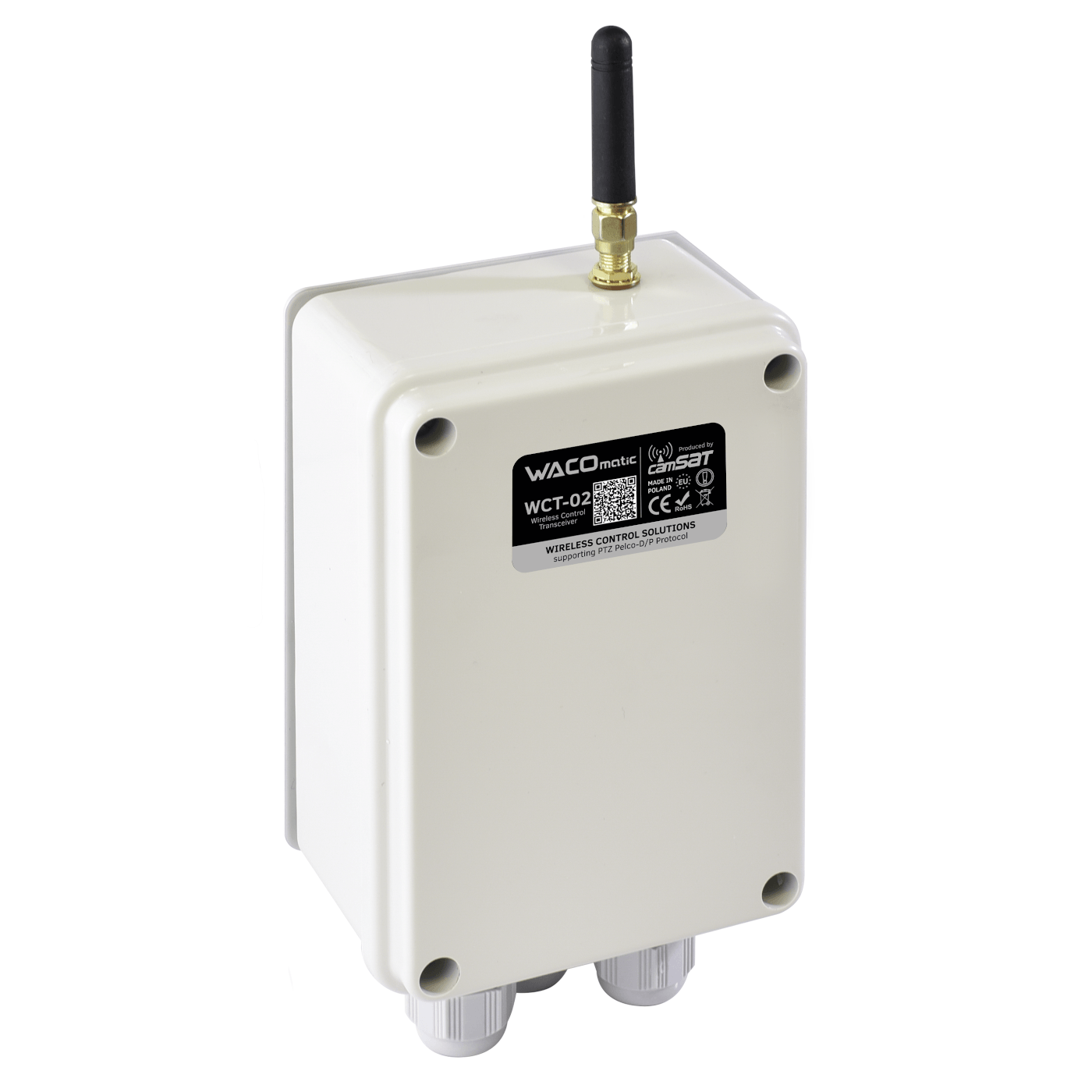

Bezprzewodowy przekaźnik RS485 WCT-02H CAMSAT
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Radio modem, pilot radiowy i odbiornik wykonawczy z portami I/O w jednym urządzeniu, zdalne sterowanie w promieniu 3 km
Pilot radiowy i odbiornik wykonawczy z portami I/O w jednym urządzeniu umożliwiający sterowanie bezprzewodowe przy użyciu RS485 w promieniu 3 km.
WCT-02 to transceiver dwukierunkowy pracujący w paśmie 868-869 MHz, umożliwiający zdalne sterowanie radiowe wieloma różnymi urządzeniami przy wykorzystaniu protokołu PELCO (RS485), pracującymi w instalacji automatyki przemysłowej w promieniu 3 km.
Przekaźnik bezprzewodowy
Przekaźnik bezprzewodowy WCT-02 zawierający moduł przekaźnikowy jest urządzeniem do szybkiej bezprzewodowej transmisji danych telemetrycznych i sterowania. Może pracować jako dwukierunkowy modem radiowy ale również jako przemysłowy, dwu-wejściowy "pilot zdalnego sterowania" oraz odbiornik przekaźnikowy. Zaprojektowany do tworzenia bezpiecznych, bezprzewodowych sieci sterujących. Przy zastosowaniu re-transmiterów lub opcjonalnych anten umożliwia pokrycie rozległych obszarów w promieniu nawet 8 km. Sterownik radiowy WCT-02 wyposażony jest w dwa porty wejścia/wyjścia, dzięki czemu umożliwia sterowanie różnymi procesami w sektorze:
- automatyki przemysłowej,
- kontroli dostępu,
- zabezpieczeń CCTV i ochrony obiektów.
Transceiver do zdalnego sterowania
Jeden przekaźnik radiowy pracujący zarówno jako nadajnik i odbiornik, bez konieczności zakupu osobno nadajników i odbiorników. Każdy moduł przekaźnikowy może być sterownikiem (z dwoma wejściami bezpotencjałowymi) oraz modułem wykonawczym/ przekaźnikowym (z dwoma przekaźnikami NO/NC)
Elastyczność całego systemu I/O znacznie ułatwia realizację i rozbudowę każdej instalacji.
Każdy moduł radiowy WCT-02 umożliwia pracę na 256 adresach, co oznacza, że możliwości sterowania dużą liczbą urządzeń są ogromne.
Łatwość konfiguracji
Nie potrzebujesz jakiegokolwiek programu czy komputera. Wszelkie ustawienia odbywają się za pomocą sprawdzonych i przejrzystych nastawników typu DipSwich co gwarantuje bezpieczeństwo działania oraz łatwą konfigurację.
Zasięg komunikacji bezprzewodowej
WCT-02 to bezprzewodowy nadajnik/odbiornik do zdalnego sterowania wyjściami przekaźnikowymi. Dzięki WCT-02 możliwa jest automatyzacja wielu procesów przemysłowych w zakresie zdalnego włączania/wyłączania urządzeń przesyłania stanów wyłączników krańcowych, sygnałów sterujących, resetowania czy odbioru danych telemetrycznych z różnego rodzaju czujników lub wyjść. Odbywa się to w sposób zdalny, na odległość nawet 3 km.
Zasięg może być zwiększony poprzez retransmisję. W przypadku tego urządzenia wystarczy jeden dodatkowy moduł nadawczo-odbiorczy aby przekazać sygnał na kolejne 3 km. Zastosowanie innych anten zwiększy zasięg nawet do 8 km.
Wygoda
Dzięki specjalnemu protokołowi ten system bezprzewodowy pozwala na obsługę wielu urządzeń jednocześnie, co przy dużych instalacjach automatyki przemysłowej pozwoli zaoszczędzić czas, który do tej pory trzeba było poświęcić na ręczne sterowanie, czy sprawdzanie danych.
System pracuje w wolnym paśmie radiowym bez konieczności opłat licencyjnych o mocy aż 300 mW.
Niezawodność i potwierdzenie wykonania
Radiomodem WCT-02 posiada wiele dodatkowych funkcji min. funkcję potwierdzenia wykonania rozkazu. Użytkownik może uzyskać nie tylko potwierdzenie przesłania rozkazu sterującego, ale również informację o faktycznym włączeniu/wyłączeniu sterowanego urządzenia.
Sterowania klawiaturą PTZ lub rejestratorem DVR/NVR z protokołem PELCO
Większość funkcji może być wysterowana bezpośrednio z dowolnego sterownika kamer obrotowych PTZ lub rejestratora DVR/NVR z protokołem PELCO co znacząco ułatwia zdalne sterowanie wieloma urządzeniami w promieniu kilku kilometrów od centrum monitoringu.
Wyjścia przekaźnikowe w urządzeniu WCT-02 mogą być załączane/wyłączane za pomocą klawiatury PTZ (lub rejestratora) z protokołem PELCO-D/P. Urządzenie jest wtedy widoczne jako kamera obrotowa o zadanym adresie ID. Za pomocą przycisków odpowiedzialnych za przybliżenie/oddalenie załączane są odpowiednio wyjścia A i B w module WCT-02.
Dzięki temu możemy rozbudować istniejącą już instalację sterowania kamerami szybkoobrotowymi o możliwość sterowania wyjściami przekaźnikowymi (np. sterowanie oświetlaniem, bramami, rogatkami, oświetlaczami IR, syrenami, alarmami, centralami alarmowymi).
Bezpieczeństwo
Zastosowanie funkcji szyfrującej sprawia, że radiowy system WCT-02, jak i podłączone do niego urządzenia są bezpieczne. Szyfrowane dane nawet po przechwyceniu są praktycznie bezużyteczne.
Nie jest konieczna widzialność optyczna anten – dzięki dużej mocy nadawczej (prawie 0,5W) oraz niskiej częstotliwości sygnał z łatwością przenika przez przeszkody.
W zależności od sposobu sterowania i sterowanego urządzenia można dobrać optymalny tryb pracy przekaźników. Sterownik radiowy może pracować w trybie:
- astabilnym,
- bistabilnym.

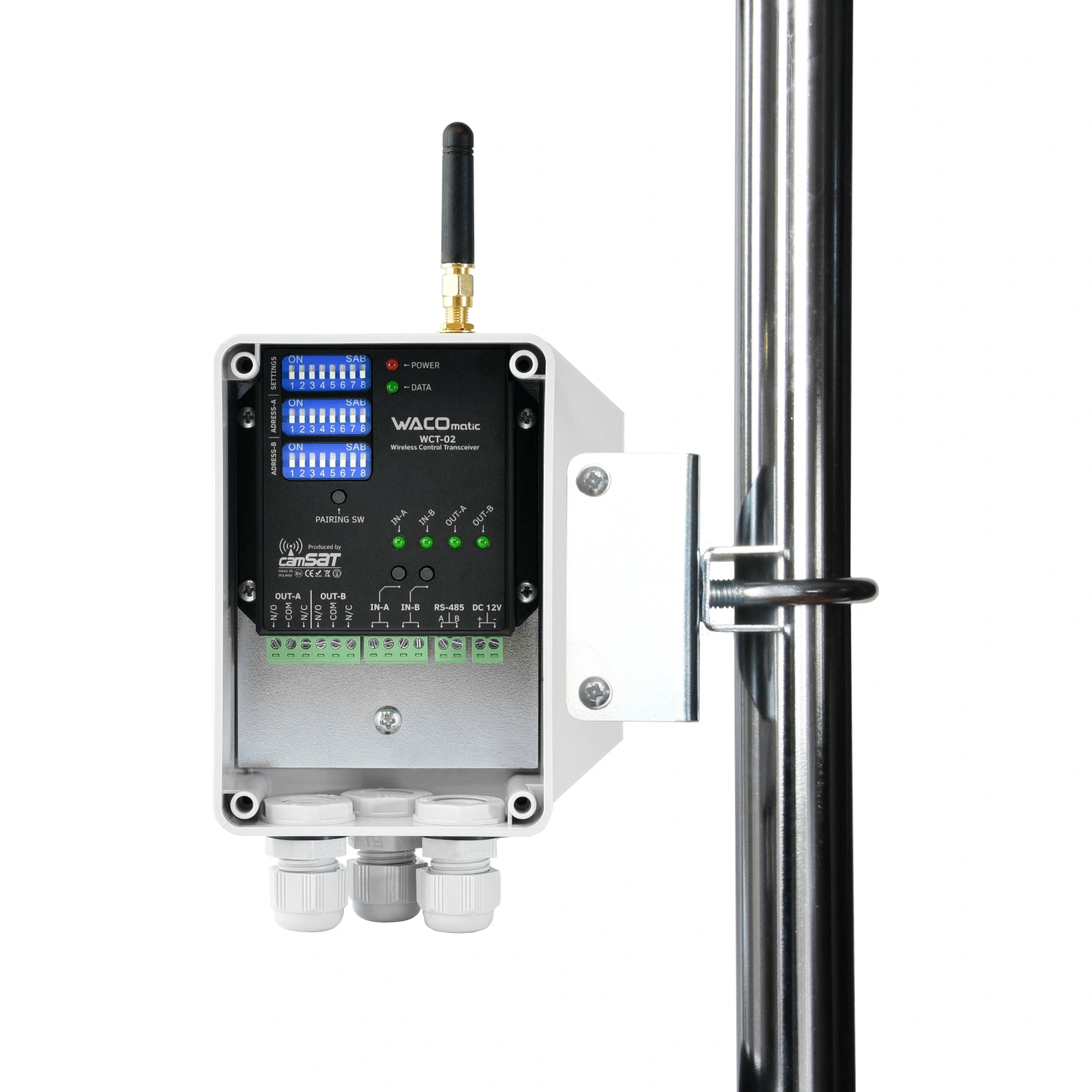

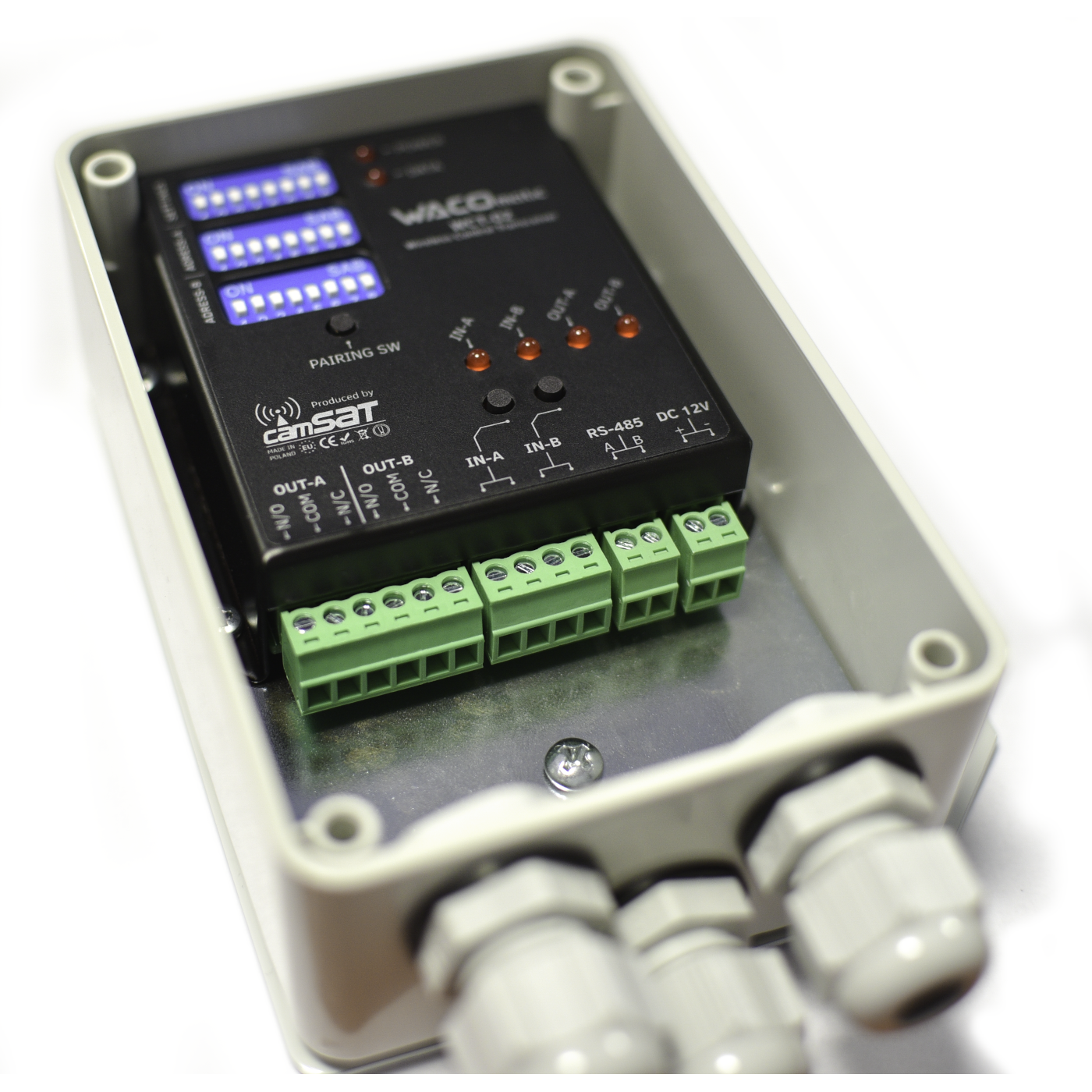

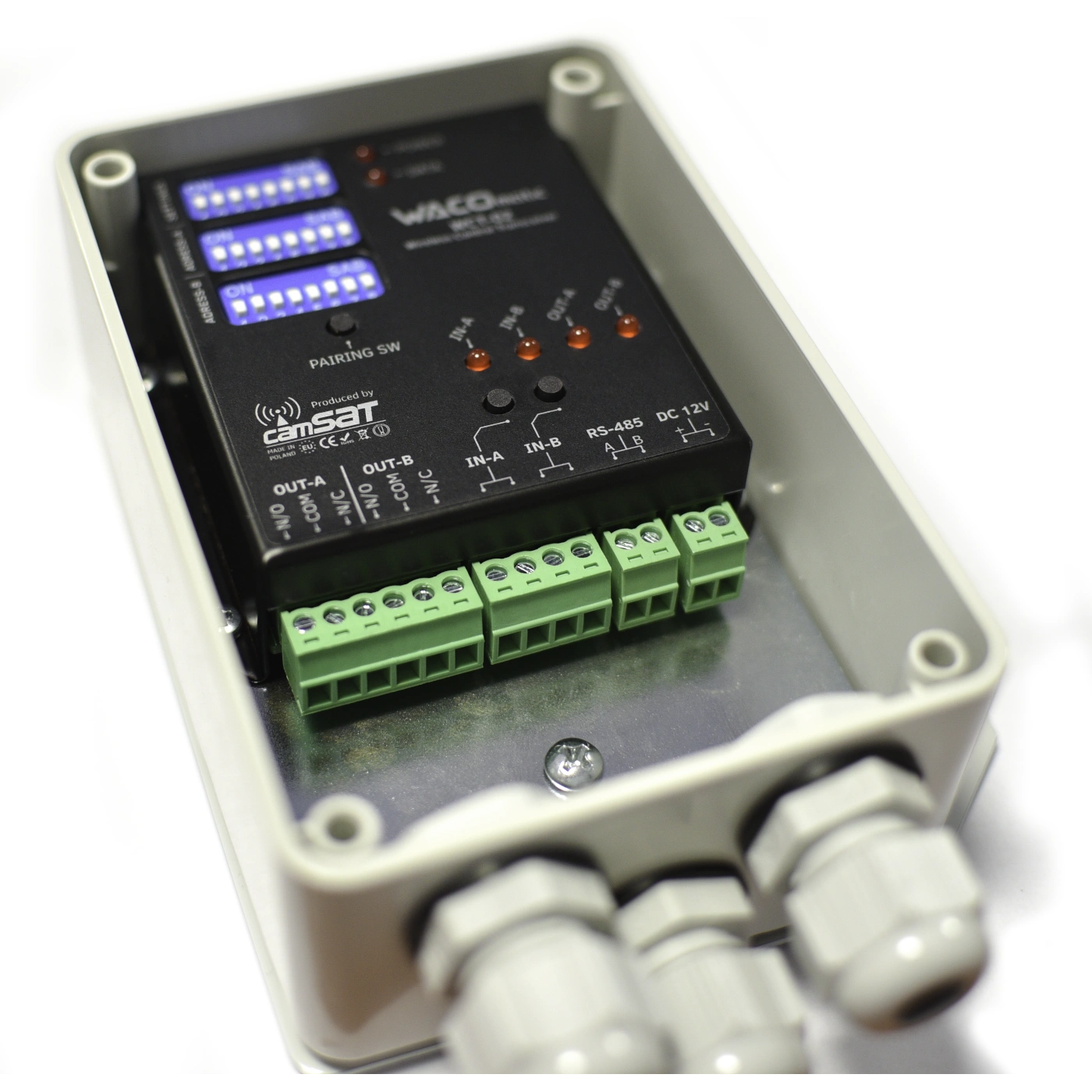

System WCT-02 jest uniwersalnym modułem nadawczo-odbiorczym posiadającym dwa wejścia bezpotencjałowe oraz dwa wyjścia przekaźnikowe przez co umożliwia niezależne, dwukierunkowe sterowanie.
Dane techniczne:
| Liczba oraz typ wejść: | 2 wejścia bezpotencjałowe |
| Liczba oraz typ wyjść: | 2 wyjścia przekaźnikowe (NO / NC / COM) |
| Maksymalna obciążalność wyjść: | 4 A / 12 V, 1 A / 230 V |
| Prędkość transmisji (baud rate): | 2400 / 4800 / 9600 / 19200 bps |
| Format danych: | 8n1 / 8e1 |
| Zakres adresacji: | ID000 - ID255 |
| Tryb pracy przekaźników: | Bistabilny oraz astabilny |
| Współpraca z klawiaturą PTZ: | Tak, klawiatura wyposażona w protokół PELCO-D/P |
| Zasięg bezprzewodowy: | < 3000 m (LoS) |
| <6000 m z dodatkowymi antenami | |
| Parametry transmisji radiowej: | Modulacja: GFSK |
| Częstotliwość: 869,4125-869,6375 MHz | |
| Moc wyjściowa: 300 mW | |
| Czułość odbiornika: -114 dBm @ 9600 bps | |
| Interfejs przewodowy: | Tak, RS485 |
| Listwy zaciskowe: | EDG, raster 3,81 mm, przekrój przewodu 0,5-1,5 mm2 |
| Kodowanie transmisji: | Opcjonalne, 64-bitowy klucz zabezpieczeń |
| Zasilanie: | 12 V / 1 A DC |
| Pobór prądu (maksymalny): | 450 mA |
| Temperatura pracy: | od -20° do 55°C |
| Kanały pracy: | 10 |
