Producent: EWIMAR (przejdź do produktów)

8-kanałowy ogranicznik przepięć PTF-68R-EXT/PoE

Za zakup produktu otrzymasz 20000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 2 084,85 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 3 dni robocze
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

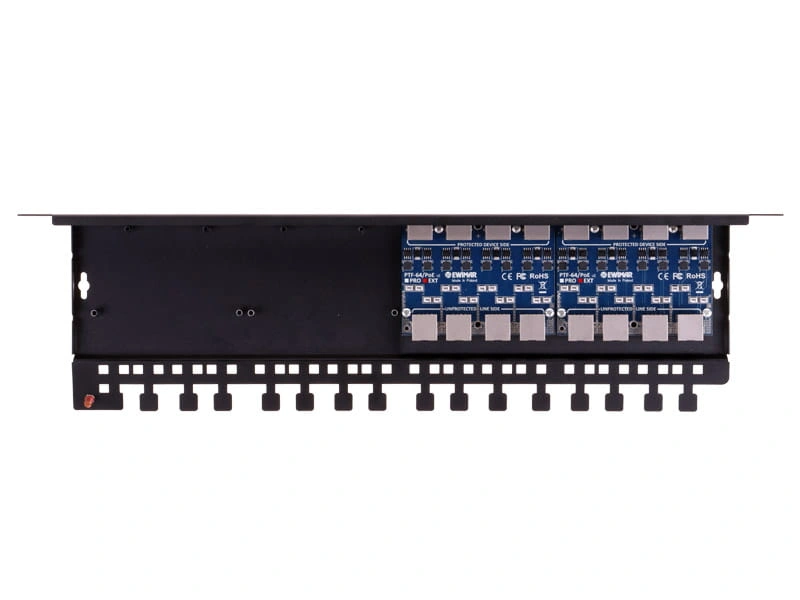

8-kanałowe zabezpieczenie do sieci Gigabit Ethernet, opartych na przewodach kategorii 5, 5e oraz 6. Zbudowane jest z dwóch modułów PTF-64-EXT, zamontowanych w obudowie PTU/PTF-6-RACK. Przeznaczone jest do montażu w szafie Rack 19" na przedniej szynie w przypadku standardowego przeznaczenia lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV - wiele rejestratorów IP posiada wbudowany switch ze złączami z tyłu.

Gniazda RJ-45 z przodu (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN Gigabit Ethernet za pomocą patchcordów. Tylne złącza LSA stanowią stronę niechronioną (LINE), do której podłączane są długie linie insfrastruktury sieci LAN, bez użycia złączy RJ-45. Rozwiązanie takie tworzy dwa urządzenia w jednym: Patch panel zakończenia linii transmisyjnych i skuteczną ochronę przeciwprzepięciową. Upraszcza to instalację i ogranicza ilość dodatkowych elementów, powodując obniżenie kosztów. W celu zapewnienia kontynuacji ekranu przewodów FTP, należy zastosować patchcordy ekranowane i użyć obejm metalowych, w które wyposażone są płyty elektroniczne.

Moduły serii PTU-64 to urządzenia bardzo wysokiej jakości antyprzepięciowej jak i transmisyjnej. Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów w technologii MOSFET, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x250MHz.

Zastosowane komponenty technologii MOSFET znacznie obniżają wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej (Un). Impuls napięciowy dochodzący do chronionego urządzenia w czasie przepięcia lub wyładowania, jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania bez użycia technologii MOSFET. Zmniejszone jest również ryzyko przebicia izolacji transformatorów izolujących warstwy fizycznej w kartach sieciowych, w wyniku wystąpienia różnic potencjałów pomiędzy lokalnie uziemionymi lub lokalnie zasilanymi urządzeniami LAN.

Niezależny tor zabezpieczający PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w momencie uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

Panel zabezpieczający posiada dodatkowe miejsce do zamontowania 2 modułów serii PTF-64 lub PTU-64, co umożliwia jego rozbudowę w dowolnym czasie, do 16 kanałów maksymalnie. Należy zadbać o właściwe uziemienie zabezpieczenia LAN, przez podłączenie dołączonego przewodu do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkową ochronę przed interferencjami przy dużej ilości paneli.

Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie zabezpieczeń po dwóch stronach przewodów: Wielokanałowe po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-EXT/PoE.

Dane techniczne:

Linia danych
Ilość kanałów LAN: 8
Możliwość rozbudowy: Do 16 kanałów
Obsługiwane standardy Ethernet: 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Zgodność z okablowaniem: Kategoria 5, 5e i 6
Złącze wejściowe (strona niechroniona): Gniazdo Rj-45, ekranowane, 6 kategorii
Złącze wyjściowe (strona chroniona): Gniazdo RJ-45, ekranowane, 6 kategorii
Napięcie znamionowe DC (linia-ziemia) UN: 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC: 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: 2kA
Napięcie znamionowe DC (linia-linia) UN: 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP: <8V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp: 75A (2kA po zadziałaniu MOSFET)
Chronione Linie: 1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz: 5pF
Pojemność (linia-ziemia) @1MHz: 2-3pF
Element odsprzęgający: Bezpiecznik MOSFET
Rezystancja szeregowa: 6Ω / linię
Prąd znamionowy IN: 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN: 57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC
Poziom ochrony UP: 75V (po zadziałaniu MOSFET)
Prąd wyładowczy (8/20µS, linia-linia) Iimp: 73A (2kA po zadziałaniu MOSFET)
Napięcie znamionowe DC (linia-ziemia) UN: 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC: 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: 2kA
Chronione pary: (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE: Zgodny ze wszystkimi typami w tym Hi PoE
Cechy wspólne
Wymiary: 480 x 41 x 130 (mm)
Zastosowanie: Wewnątrz
Sposób montażu: Montaż w szafie Rack 19"
Sposób uziemienia: Przewód uziemiający
Temperatura pracy: -30ºC~60ºC
