Kod produktu: PTF-616R-ECO/POE
16-kanałowe zabezpieczenie sieci PTF-616R-ECO/PoE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis

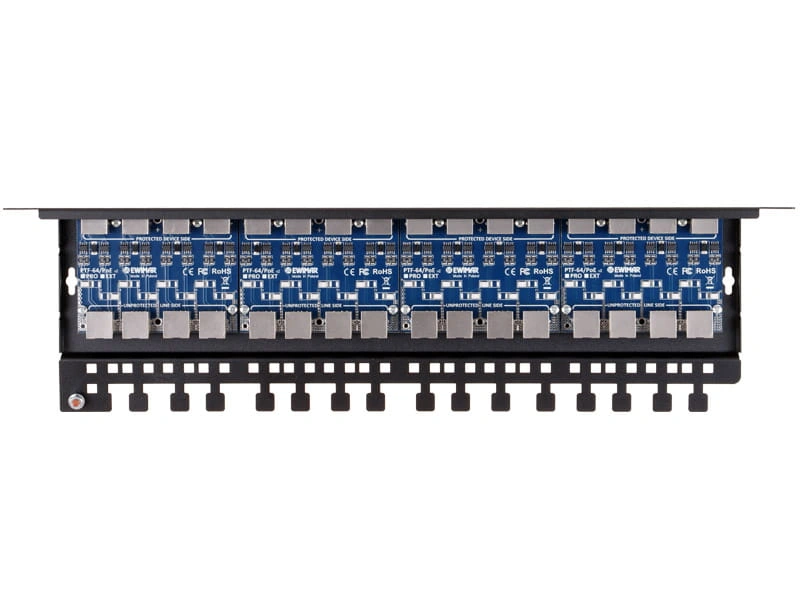

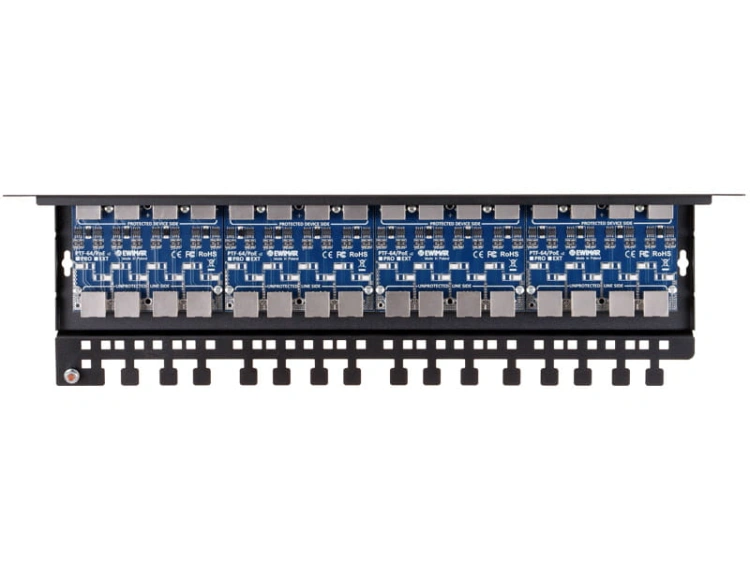

16-kanałowe zabezpieczenie przeciwprzepięciowe do sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e oraz 6. Zbudowane jest z czterech modułów PTF-64-ECO, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowane jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.
Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania zabezpieczenia serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami RJ-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu zabezpieczenia, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.
Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x125MHz.
Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.
Należy zadbać o właściwe uziemienie zabezpieczenie przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.
Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie ograniczników przepięć po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-ECO/PoE.
Produkt przeznaczony jest do instalacji LAN, w całości umieszczonych wewnątrz budynku i nienarażonych na przeskoki iskrowe od innych niezabezpieczonych instalacji.
Dane techniczne:
| Linia danych | |
|---|---|
| Ilość kanałów LAN |
16 |
| Obsługiwane standardy Ethernet |
10Base-T, 100Base-T, 1000Base-T |
| Zgodność z okablowaniem | Kategoria 5, 5e i 6 |
| Złącze wejściowe (strona niechroniona) | Gniazdo RJ-45, ekranowane, 6 kategorii |
| Złącze wyjściowe (strona chroniona) | Gniazdo RJ-45, ekranowane, 6 kategorii |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia ) Iimp | 100A |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP |
28V |
| Prąd wyładowczy (8/20µs, linia-linia ) Iimp | 100A |
| Chronione Linie | 1-2, 3-6, 4-5, 7-8 |
| Pojemność (linia-linia) @1MHz | 15pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 90V |
| Prąd wyładowczy (8/20µs, linia-linia) Iimp | 100A |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia ) Iimp | 100A |
| Chronione pary |
(1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny ze wszystkimi typami w tym Hi PoE |
| Cechy wspólne | |
| Wymiary | 480 x 41 x 130 (mm) |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Montaż w szafie Rack 19" |
| Sposób uziemienia | Przewód uziemiający |
| Temperatura pracy | -30ºC~60ºC |
Dane techniczne
Gwarancja
- Gwarancja 60 miesięcy
