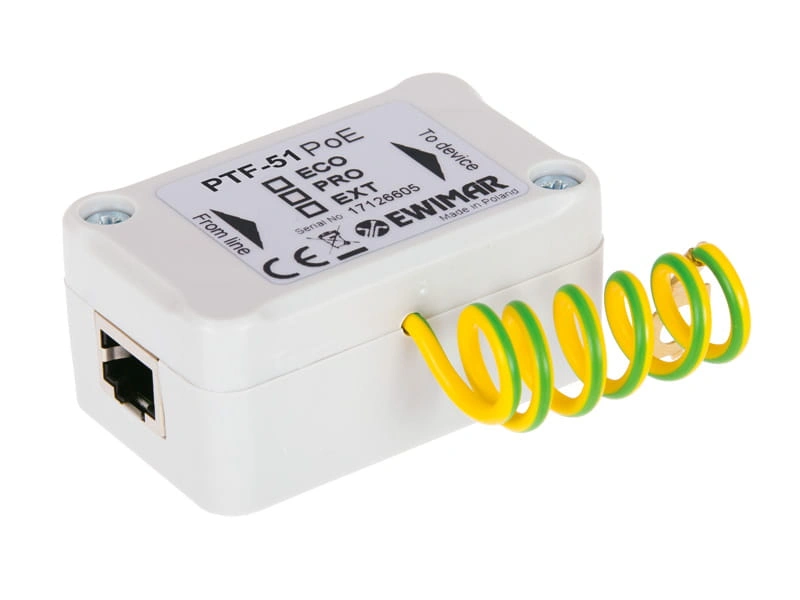

1-kanałowy ogranicznik przepięć LAN PTF-51-ECO/POE
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa do paczkomatu w 1-2 dni robocze.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
1-kanałowy ogranicznik przepięć LAN, przeznaczony do ochrony przeciwprzepięciowej urządzeń pracujących w sieci LAN 100Mbit, takie jak kamery IP-CCTV, Internet rzeczy, przełączniki LAN, sterowniki automatyki przemysłowej i budynków. Kompatybilny jest z sieciami Ethernet 10Base-T oraz 100Base-T, wykorzystującymi dowolny rodzaj okablowania. W porównaniu do poprzednich serii, zadbano ochronę przed przepięciami w obwodach PoE każdego typu wraz z odprowadzaniem ładunków do ziemi. Wysokiej jakości obwody drukowane wraz ze strojonymi parami różnicowymi, zapewniają bardzo dobre parametry transmisyjne i przyczyniają się do eliminacji przesłuchów, które są przyczyną niestabilnej pracy sieci LAN.
Produkt przeznaczony jest do instalacji, w których podłączone obydwa urządzenia końcowe sieci LAN znajdują się wewnątrz budynków oraz żaden fragment przewodu nie przechodzi na zewnątrz budynków. W przypadku braku spełnionych warunków lub konieczności podwyższenia poziomu ochrony przeciwprzepięciowej, należy zastosować ogranicznik serii PRO lub EXT.
Specjalny układ połączeń chroni przed przepięciami również urządzenia przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP. Moc zasilania PoE przekazywana przez ogranicznik może wynosić maksymalnie 60W (kompatybilność z HiPoE).
PTF-51-ECO/PoE zapewnia ciągłość ekranu przewodów FTP, jednak w serii ECO nie jest on połączony z uziemieniem.
Do zabezpieczenia jednego toru LAN, można wykorzystać dwa identyczne urządzenia, montowane na dwóch końcach i odpowiednio je uziemić. W przypadku konieczności zabezpieczenia wielu obwodów, zalecane jest zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych po stronie urządzeń końcowych.
Dane techniczne:
| Linia danych | |
| Ilość kanałów: | 1 |
| Obsługiwane typy sieci LAN: | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód): | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie): | Gniazdo RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN: | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC: | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP: | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: | 100A |
| Napięcie znamionowe DC (linia-linia) UN: | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3: | 20V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp: | 100A |
| Chronione Linie: | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz: | 6-15pF |
| Pojemność (linia-ziemia) @1MHz: | 1-2pF |
| Rezystancja szeregowa: | 2,2Ω / linię |
| Prąd znamionowy IN: | 300mA / linię |
| Ilość stopni ochronnych: | 1 (hybrydowy) |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN: | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC: | 64V DC |
| Poziom ochrony UP: | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp: | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp: | 100A |
| Chronione pary: | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE: | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych: |
|
| Cechy wspólne | |
| Wymiary: | 65 x 30 x 40 (mm) |
| Zastosowanie: | Wewnątrz |
| Sposób montażu: | Obudowa wolnostojąca / montowana na ścianie |
| Szczelność obudowy: | IP54 |
| Temperatura pracy: | -30ºC~60ºC |
