Jakie wtyki wybrać przy instalacji monitoringu?

Po trudnym wyborze odpowiedniego systemu, urządzeń i okablowania pozostaje jeszcze kwestia małych ale niezbędnych elementów, które umożliwiają złożenie naszego systemu w całość. Jakie wtyki są potrzebne? Wpis poświęcony został przybliżeniu czytelnikowi najpopularniejszych złącz: BNC, Cinch i RJ45 (8P8C) używanych w instalacjach monitoringów. Zapraszamy do lektury.

autor: ABCV
dodano: 01-09-2016
w kategorii Informacje techniczne , Poradniki

Niezależnie od wybranego standardu, w którym działać będzie nasz system monitoringu, musimy zadbać o to, by połączenia kablowe były możliwie najlepszej jakości. Ważną rolę w procesie zestawiania połączenia pełnią oczywiście złącza i to od ich jakości i sposobu zarobienia często zależeć będzie długoterminowa praca naszego systemu.

Poniżej wymienione zostały najpopularniejsze złącza i wtyki używane do budowy instalacji analogowych, HDTVI, HDCVI, AHD, a także IP. Wpis dotyczący zasilania również niebawem pojawi się na naszym blogu!

Klikając w odpowiednie zdjęcie można przejść bezpośrednio do strony przedmiotu.

Spis treści:

1. Złącza BNC
2. Złącza Cinch (RCA)
3. Wtyki RJ45 (8P8C)

1. Złącza BNC

BNC - Bayonet Neill-Concelman - złącze stosowane do łączenia kabli koncentrycznych, projektowane było z myślą o zastosowaniach wojskowych, obecnie jest prawie synonimem krótkofalarstwa i można je znaleźć m.in. w instalacjach monitoringu.

Mechanizm blokady oparty na przekręcanym pierścieniu powoduje, że wtyk jest solidnie dociśnięty do gniazda.

Stosowane są dwie wersje złączy - o impedancji 50Ω (stosowane przy sygnałach wysokich częstotliwości, np. WLAN) i 75Ω (stosowane m.in. w systemach monitoringu).

Ze względu na sposób montażu na kablu wyróżniamy:

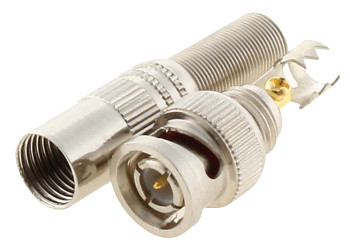

Rys.1. Wtyk skręcany.

Zaletą wtyków skręcanych jest niewątpliwie montaż bez konieczności użycia zaciskarki i lutowania tulejki. Polecamy wersje metalowe, np. wtyk BNC skręcany.

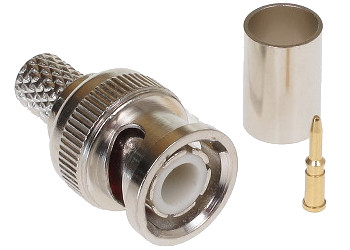

Rys.2. Wtyk zaciskany na kablu (wymagana zaciskarka).

W przeciwieństwie do wtyków skręcanych złącza zaciskane najczęściej wymagają zalutowania tulejki na żyle kabla koncentrycznego. Zaciśnięcie pierścienia również jest bardziej trwałe i odporne mechanicznie niż mocowane obecne w wersji skręcanej. Do zaciśnięcia potrzebna jest odpowiednia zaciskarka do wtyków zaciskanych (która musi być przystosowana do kabla i wtyku o konkretnej średnicy).

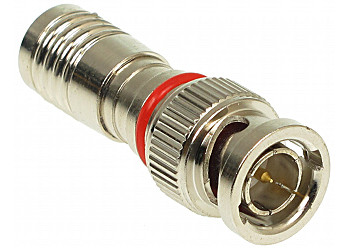

Rys.3. Wtyk kompresyjny (wymagana zaciskarka).

Jeżeli priorytetem jest wytrzymałość mechaniczna (wielokrotne odłączanie/podłączanie, odporność na zerwanie), wodoszczelność i długoterminowa praca - wtedy najlepszym wyborem są złącza kompresyjne. Do zaciśnięcia potrzebna jest odpowiednia zaciskarka do wtyków kompresyjnych.

Rys.4. Dostępne w sprzedaży są też oczywiście gniazda BNC, np. zaciskane.

Wtyk BNC bardzo łatwo jest przedłużyć, używając odpowiednich przejść:

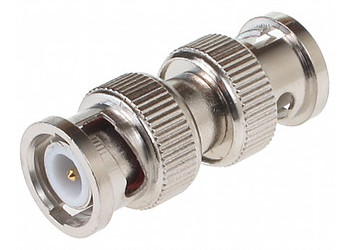

Rys.5. BNC wtyk na BNC wtyk.

Rys.6. BNC gniazdo na BNC gniazdo.

Rys.7. BNC wtyk na BNC gniazdo.

A także podłączyć do gniazda lub wtyku RCA:

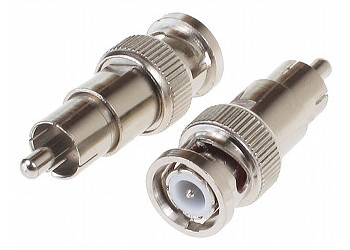

Rys.8. BNC wtyk na Cinch wtyk.

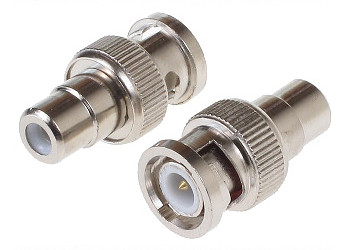

Rys.9. BNC wtyk na Cinch gniazdo.

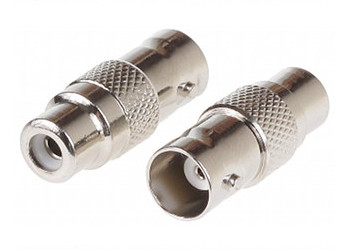

Rys.10. BNC gniazdo na Cinch gniazdo.

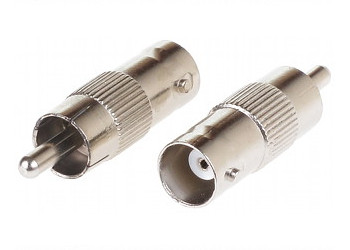

Rys.11. BNC gniazdo na Cinch gniazdo.

2. Złącza Cinch

Złącze RCA - potocznie Cinch - nazwa złącza jest skrótem od Radio Corporation of America - czyli firmy, która wprowadziła je na rynek we wczesnych latach czterdziestych. RCA używane są do transmisji sygnałów wideo i audio.

W gniazda RCA wyposażone są m.in. telewizory, monitory przemysłowe, rejestratory posiadające wejścia i wyjścia audio, niektóre z kamer analogowych, moduły audio ale też różnego rodzaju konwertery sygnałowe i większość sprzętu RTV.

Wtyki występują w wersjach skręcanych, zaciskanych a także kompresyjnych:

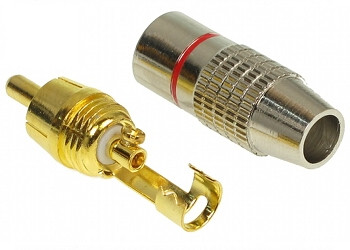

Rys.12. Wtyk RCA skręcany.

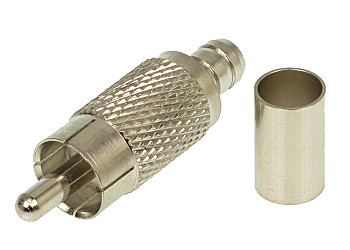

Rys.13. Wtyk RCA zaciskany.

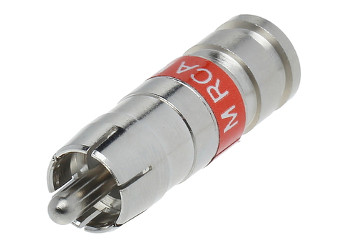

Rys.14. Wtyk RCA kompresyjny.

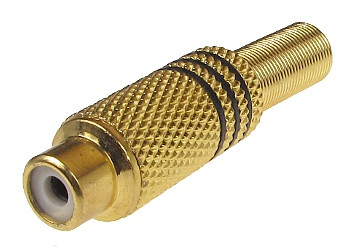

Rys.15. Gniazdo Cinch skręcane.

3. Wtyki RJ45

RJ45 - najczęściej mówiąc o RJ45 mamy na myśli wtyk typu 8P8C (8 position, 8 contact) - ośmiostykowe złącze używane w sprzęcie komputerowym, telekomunikacyjnym a także w monitoringu sieciowym.

Kablem do którego używane są wtyki jest najczęściej skrętka UTP lub FTP, w przypadku monitoringu najlepiej kategorii 5e lub 6 (lub lepsza jeśli wymaga tego projekt).

Przykładowe wtyki RJ45:

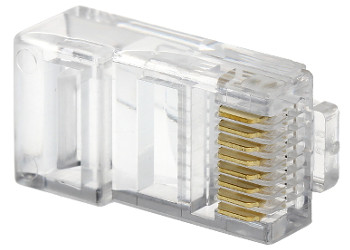

Rys.16. Wtyk RJ45 (8P8C).

Służy do zakańczania przewodów w instalacjach sieciowych i komputerowych.

Rys.17. Ekranowany wtyk RJ45 (8P8C).

Wtyki ekranowane dedykowane są do zakańczania przewodów ekranowanych w instalacjach sieciowych i komputerowych.

Rys.18. Wtyk RJ45 (8P8C) modularny.

Złącze wyposażone w prowadnicę ułatwiającą przycięcie żył i ich ułożenie.

Cała oferta gniazd, wtyków i przejściówek jest oczywiście dużo szersza, do dyspozycji mamy również różnego rodzaju szybkozłącza, wtyki IEC, JACK, pozostałe wtyki RJ, czy wtyki typu F (i gniazda odpowiadające każdemu z wtyków), a także rozgałęźniki. Szukasz konkretnych przejściówek? Nasi pracownicy służą pomocą!
