Czym jest LPZ?
LPZ (Lightning Protection Zones) to strefowa koncepcja ochrony odgromowej i przepięciowej, która jest narzędziem pozwalającym na zidentyfikowanie obszarów o różnym poziomie narażenia na wyładowania atmosferyczne, oraz wynikające z nich przepięcia. Zasady ochrony przed piorunowym impulsem elektromagnetycznym (LEMP) w obiekcie budowlanym zawarto normie PN-EN 62305. Ma to ogromne znaczenie z uwagi na fakt, że na urządzenia elektryczne i elektroniczne zainstalowane w budynku, który znajduje się w strefie działania udaru piorunowego, oddziaływać mogą udary zakłócające o różnych kształtach i amplitudach. Podobne zagrożenie mogą wprowadzać udary dochodzące do urządzenia liniami zasilania lub transmisji sygnałów.
Strefowa ochrona odgromowa w systemach monitoringu wizyjnego polega na podzieleniu przestrzeni instalacyjnej na strefy o różnym poziomie zagrożenia przepięciowego i elektromagnetycznego. W każdej strefie stosuje się odpowiednie środki ochrony, które minimalizują ryzyko uszkodzenia kamer lub przełączników sieciowych, a także pozostałej infrastruktury teletechnicznej.
Podział stref LPZ
Strefa ochrony odgromowej 0A (LPZ 0A) - strefa zewnętrzna, w której zagrożenie jest wywołane bezpośrednim wyładowaniem piorunowym i jego całkowitym polem elektromagnetycznym. Urządzenia wewnętrzne mogą być narażone na przepływ całkowitego prądu udarowego pioruna - ochrona na poziomie serii EXT.
Przykłady zabezpieczanych urządzeń: kamery zamontowane na masztach, słupach, elewacjach bez ochrony odgromowej.
Strefa ochrony odgromowej 0B (LPZ 0B) - strefa zewnętrzna, która jest chroniona przed bezpośrednim wyładowaniem piorunowym, ale w której zagrożenie stanowi całkowite pole elektromagnetyczne pioruna. Wewnętrzne urządzenia mogą być również narażone na przepływ częściowego prądu piorunowego - ochrona na poziomie serii PRO.
Przykłady zabezpieczanych urządzeń: kamery pod zadaszeniem chronione przez zwody.
Strefa ochrony odgromowej 1 (LPZ 1 i wyższe) - strefa wewnętrzna, w której prądy udarowe tłumione są na granicach stref poprzez zastosowanie ograniczników przepięć. Pole elektromagnetyczne pioruna może być stłumione przez ekranowanie pomieszczeń - ochrona na poziomie serii ECO.
Przykłady zabezpieczanych urządzeń: kamery wewnętrzne blisko wejść przewodów sygnałowych z zewnątrz budynku.
W wyższych strefach prądy udarowe mogą być dalej ograniczone poprzez podział prądu, ekranowanie i dodatkowe ograniczniki przepięć.

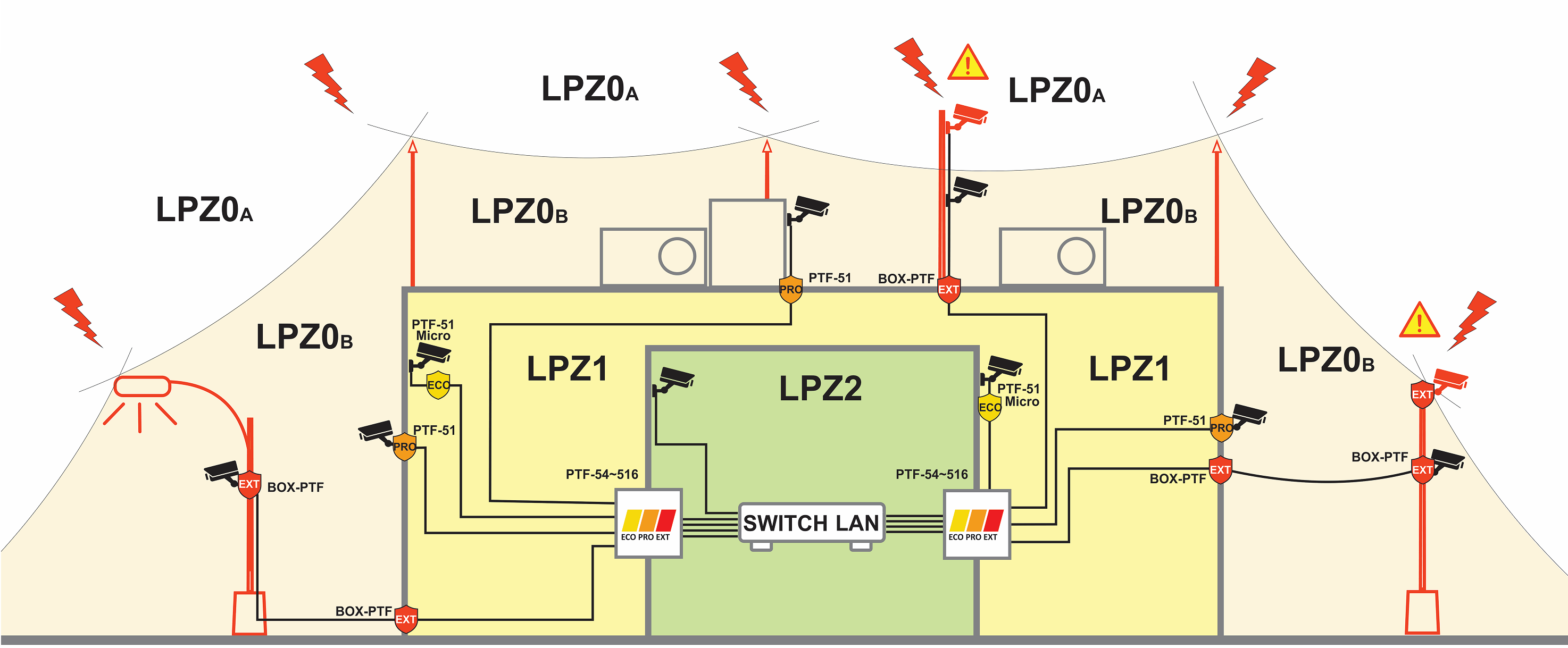

Przykład skoordynowanej ochrony odgromowej instalacji CCTV z uwzględnieniem całkowitych i częściowych prądu pioruna, oraz przepięć zaindukowanych w przewodach.
Legenda:
- Pojedyncze ograniczniki przepięć - wewnętrzne i zewnętrzne.
- Wielokanałowe ograniczniki przepięć o budowie modułowej.
- Miejsca wyposażone w ograniczniki przepięć, lecz stanowiące zagrożenie w wyniku niedostosowania do strefowej koncepcji ochrony odgromowej.
Zabezpieczenie szaf i punktów dystrybucyjnych
W profesjonalnych instalacjach ograniczniki przepięć stosujemy nie tylko przy kamerach, a również przy przełącznikach sieciowych - które obecnie są najczęściej także głównym źródłem zasilania kamer (PoE). Zaleca się stosowanie dwóch ochronników na obu końcach przewodu, możliwie najbliżej urządzeń chronionych. Jest to najskuteczniejsza metoda ochrony instalacji przed przepięciami oraz zakłóceniami, zapewniając stabilność i bezpieczeństwo działania systemów.
Do korzyści wynikających ze stosowania ochronników na obu końcach przewodu, zaliczamy między innymi:
- Zwiększoną ochronę urządzeń poprzez eliminację ryzyka przepięć indukowanych w przewodzie oraz ich propagacji w sieci.
- Zabezpieczenie przed różnicami potencjałów, w szczególności w przypadku różnych punktów uziemienia.
- Redukcję zakłóceń elektromagnetycznych na liniach transmisyjnych.
- Minimalizację ryzyka utraty ciągłości pracy wszystkich elementów systemu monitoringu wizyjnego.
Ewimar posiada w swojej ofercie zabezpieczenia wielokanałowe, które mogą być instalowane w obudowach przystosowanych do montażu w Rack 19", a także DIN, dzięki czemu w wygodny sposób zabezpieczyć możemy urządzenia w skrzynkach rozdzielczych / dystrybucyjnych.
Podsumowując, w obszarze oddziaływania impulsowego pola elektromagnetycznego na urządzenia elektryczne i elektroniczne, konieczne jest zastosowanie odpowiednio dobranych urządzeń ochronnych. Ogólne zasady tworzenia strefowej ochrony przed piorunowym impulsem elektromagnetycznym w obiekcie budowlanym zawarto w normie PN-EN 62305-4. Norma ta wymaga systematycznego podejścia składającego się ze skoordynowanych SPD zarówno dla linii elektroenergetycznych, jak i linii sygnałowych.
Zastosowanie kompleksowej ochrony przeciwprzepięciowej kamer CCTV, obejmującej zarówno ograniczniki przepięć, ekranowanie przewodów, jak i prawidłowe uziemienie, znacząco zwiększa niezawodność systemu monitoringu oraz redukuje ryzyko kosztownych przestojów i awarii.
Podział serii zabezpieczeń
Jak już wspomniano wyżej zabezpieczenia dzielimy na kilka serii, dostosowanych poziomem zabezpieczenia do typowych miejsc instalacji, w ofercie Ewimar dedykowanej do sieci LAN i PoE wyróżniamy zabezpieczenia ECO, PRO i EXT.
ECO (Economical / seria ekonomiczna) - rozwiązania, mające na celu ochronę urządzeń, zainstalowanych wyłącznie wewnątrz budynku. Zapewniają skuteczną ochronę przed zaindukowanym impulsem elektromagnetycznym powstającym podczas wyładowania atmosferycznego. Chronią również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych. Produkty posiadają wbudowaną ochronę przed oddziaływaniem przepięcia na parach PoE w dowolnym standardzie zasilania. Zalecane są do montażu w strefie LPZ1 lub wyższych. Serii ECO nie zaleca się do ochrony instalacji w obiektach infrastruktury przemysłowej oraz krytycznej, do tych instalacji zalecana jest seria PRO lub EXT.
W serii ECO wyróżniamy zabezpieczenia PTU/PTF-5xx-ECO/PoE i PTU/PTF-6xx-ECO/PoE:
PTU/PTF-5xx-ECO/PoE - Ochronniki wykorzystujące linie 1-2, 3-6 do transmisji danych (100 Mb/s) oraz zasilania PoE. Połączone pary (4,5) - (7,8) używane są wyłącznie do zasilania PoE. Seria nie będzie pracować w sieciach wymagających przesyłu 1000 Mb/s.

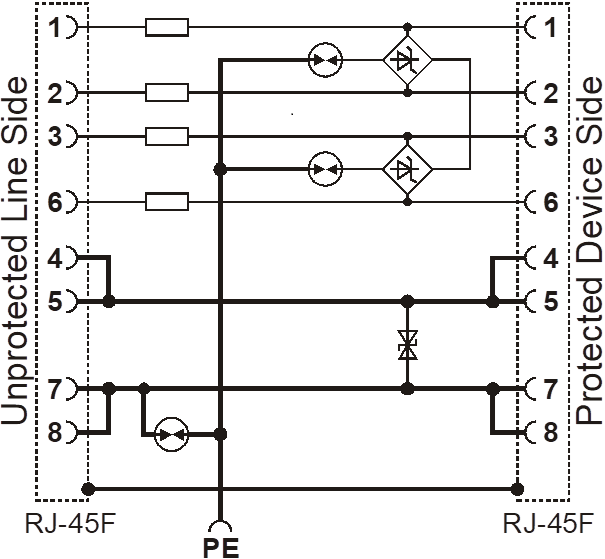

Schemat zabezpieczeń PTU/PTF-5xx-ECO/PoE
PTU/PTF-6xx-ECO/PoE - Dzięki zaawansowanej budowie wykorzystują wszystkie linie do transmisji danych (1000 Mb/s) oraz zasilania PoE, mogą więc pracować w sieciach "gigabit".

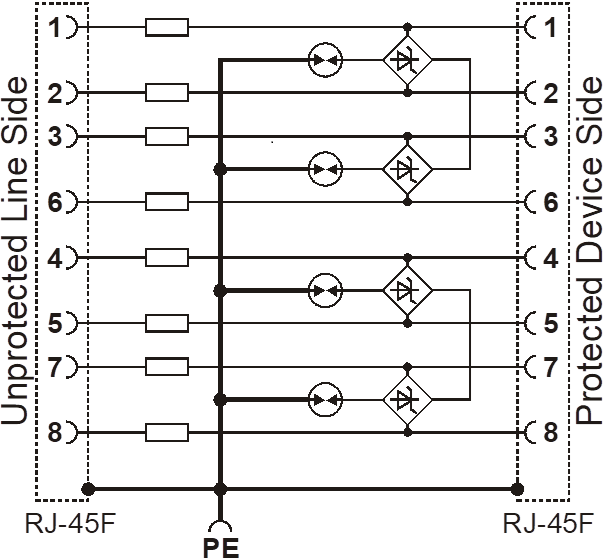

Schemat zabezpieczeń PTU/PTF-6xx-ECO/PoE
PRO (Professional / Profesjonalne) - to rozwiązania o podwyższonej skuteczności ochronnej, przeznaczone do instalacji wymagających ciągłości pracy. Posiadają 2 stopnie eliminacji przepięć wraz z ochroną przed oddziaływaniem przepięcia na parach PoE, w dowolnym standardzie zasilania. Skuteczność ochrony jest na poziomie 1kA (10/350 μs) oraz 2,5kA (8/20 μs) - na każdą żyłę przewodu. Pozwala to na eliminację dużych prądów udarowych, w tym częściowych prądów pioruna. Seria PRO to podstawowa ochrona urządzeń montowanych na zewnątrz, od których wymagana jest stała i nieprzerwana praca, zapewniając wysoki poziom ochrony przed przeskokami iskrowymi oraz indukującymi się impulsami elektromagnetycznymi. Mogą być montowane na granicy stref LPZ0 i LPZ1 lub wyższych.
Podobnie jak w serii ECO wyróżniamy dwa typy zabezpieczeń:
PTU/PTF-5xx-PRO/PoE - wykorzystują linie 1-2, 3-6 do transmisji danych (100 Mb/s) oraz zasilania PoE. Połączone pary (4,5) - (7,8) używane są wyłącznie do zasilania PoE.

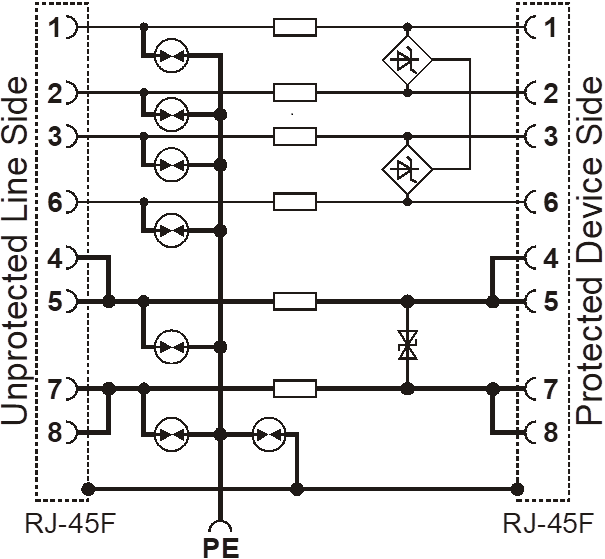

Schemat zabezpieczeń PTU/PTF-5xx-PRO/PoE
PTU/PTF-6xx-PRO/PoE - dzięki zaawansowanej budowie wykorzystują wszystkie linie do transmisji danych (1000 Mb/s) oraz zasilania PoE.

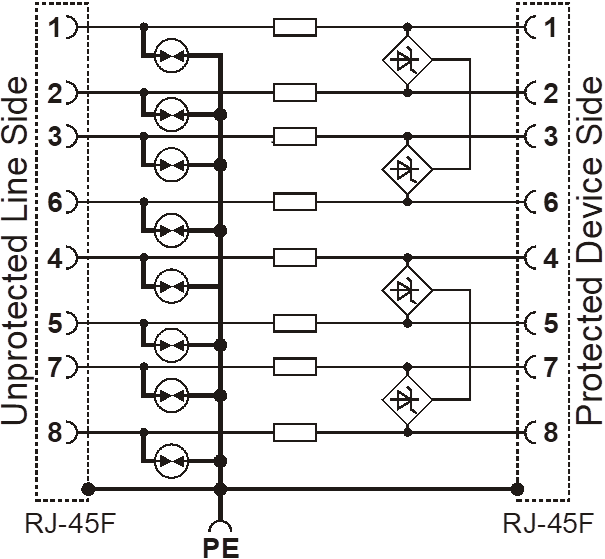

Schemat zabezpieczeń PTU/PTF-6xx-PRO/PoE
EXT (Extreme) - zabezpieczenia wykorzystujące najnowocześniejsze technologie w zakresie ochrony przepięciowej. Oprócz komponentów zastosowanych w serii PRO posiadają dodatkowy stopień ochronny w postaci superszybkich bezpieczników MOSFET z automatycznym resetem. To innowacyjne rozwiązanie, bardzo skutecznie ogranicza przepływ dużych prądów udarowych, które powstają podczas wyładowań, a nawet chwilowych różnic potencjałów występujących w przemyśle.
Bezpiecznik MOSFET automatycznie wykrywa wzrost prądu i odcina obwód chroniony w czasie 1 μs. Po zdławieniu przepięcia przez elementy ochronne połączenie jest przywracane. Skuteczność ochrony jest na poziomie 1kA (10/350 μs) oraz 2,5kA (8/20 μs) - na każdą żyłę przewodu. Seria EXT dostarcza dużo wyższy poziom ochrony dla niskonapięciowych obwodów sygnałowych niż seria PRO. Dedykowana jest do instalacji przemysłowych oraz infrastruktury krytycznej. Produkty tej serii mogą być montowane na granicy stref LPZ0 i LPZ1 lub wyższych.
Podobnie jak w seriach ECO i PRO także seria EXT podzielona jest na zabezpieczenia:
PTU/PTF-5xx-EXT/PoE - ochronniki wykorzystujące linie 1-2, 3-6 do transmisji danych (100 Mb/s) oraz zasilania PoE. Połączone pary (4,5) - (7,8) używane są wyłącznie do zasilania PoE.

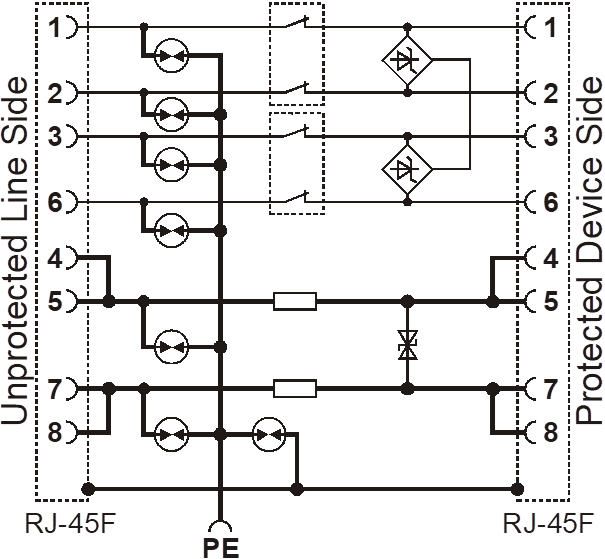

Schemat zabezpieczeń PTU/PTF-5xx-EXT/PoE
PTU/PTF-6xx-EXT/PoE - dzięki zaawansowanej budowie wykorzystują wszystkie linie do transmisji danych (1000 Mb/s) oraz zasilania PoE.

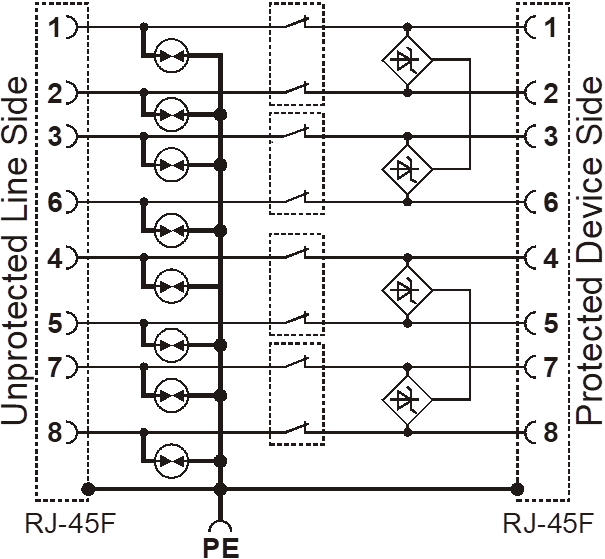

Schemat zabezpieczeń PTU/PTF-6xx-EXT/PoE
Dzięki tak szerokiej ofercie zabezpieczenia dopasować można elastycznie wg. potrzeb, nie wszędzie muszą być stosowane najdroższe zabezpieczenia o najwyższych parametrach, należy po prostu uwzględnić poziomy zagrożenia. W przypadku dodatkowych pytań zapraszamy do kontaktu: technika@abcvision.pl
