Producent: SIGNAL (przejdź do produktów)

Zabezpieczenie TV-SAT 12 torów ZMZ-12

Za zakup produktu otrzymasz 6000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 616,92 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 1 dzień roboczy
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

ZMZ-12 Zespół masztowy 12 zabezpieczeń przeciwprzepięciowych Signal został zaprojektowany w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Pozwala na zabezpieczenie systemu odbioru telewizji naziemnej i satelitarnej przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych.

Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich."

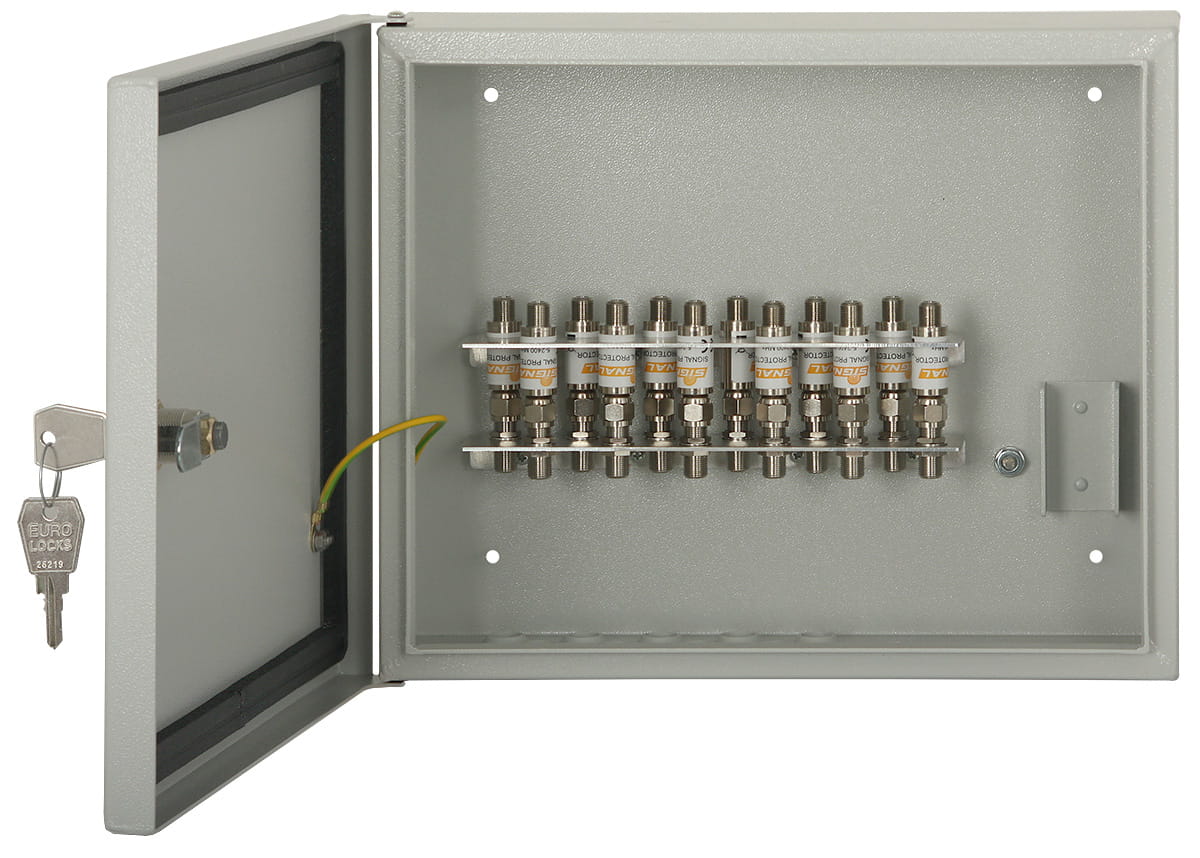

Skrzynka wyposażona została w 12 ochronników pozwalających na zabezpieczenie:

  • 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów),
  • 2 torów radiowych (FM, DAB),
  • 2 torów telewizji naziemnej DVB-T (UHF1, UHF2).

Cechy wyróżniające:

  • 12 ochronników pozwalających na zabezpieczenie 12 torów sygnałowych,

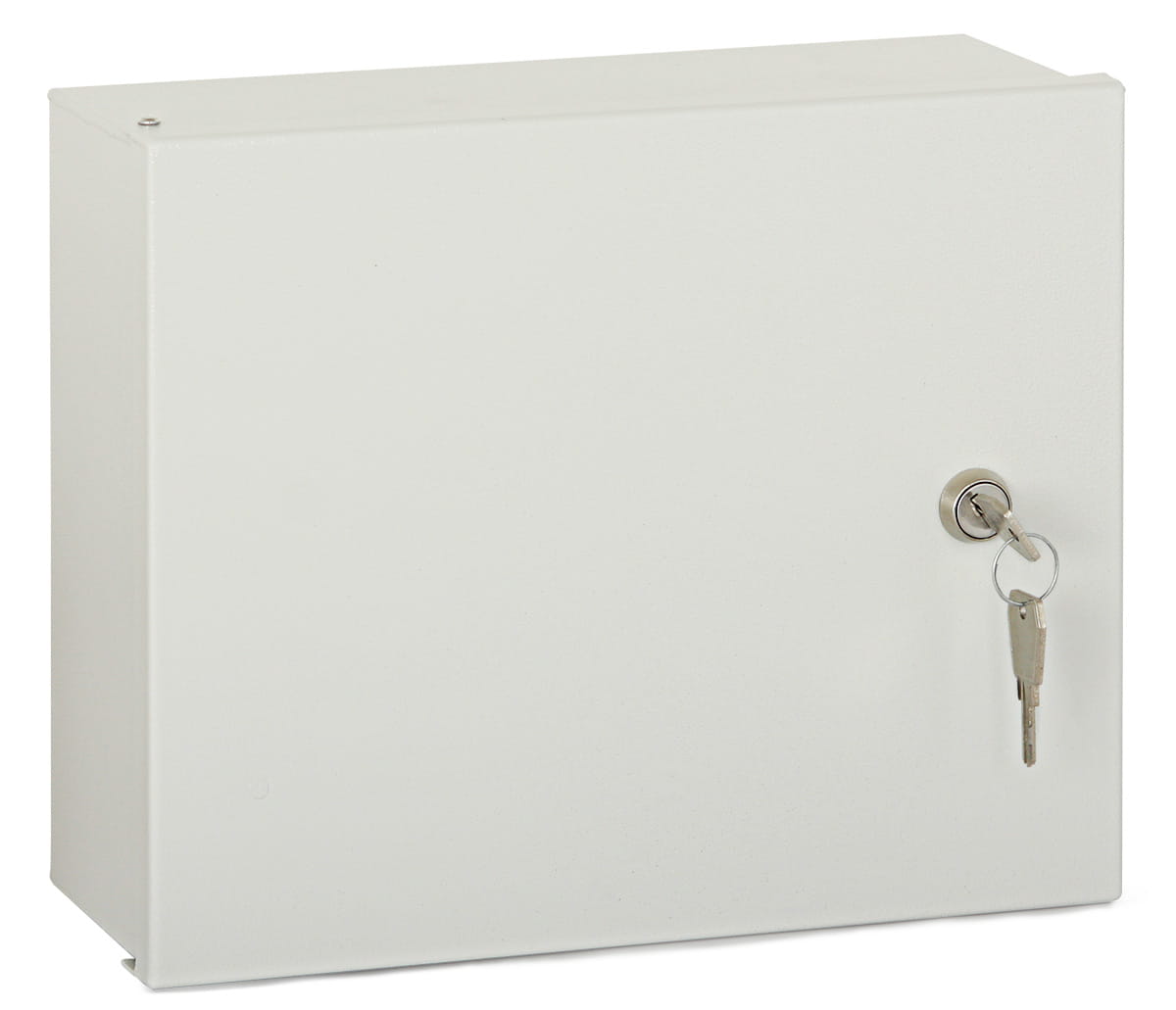

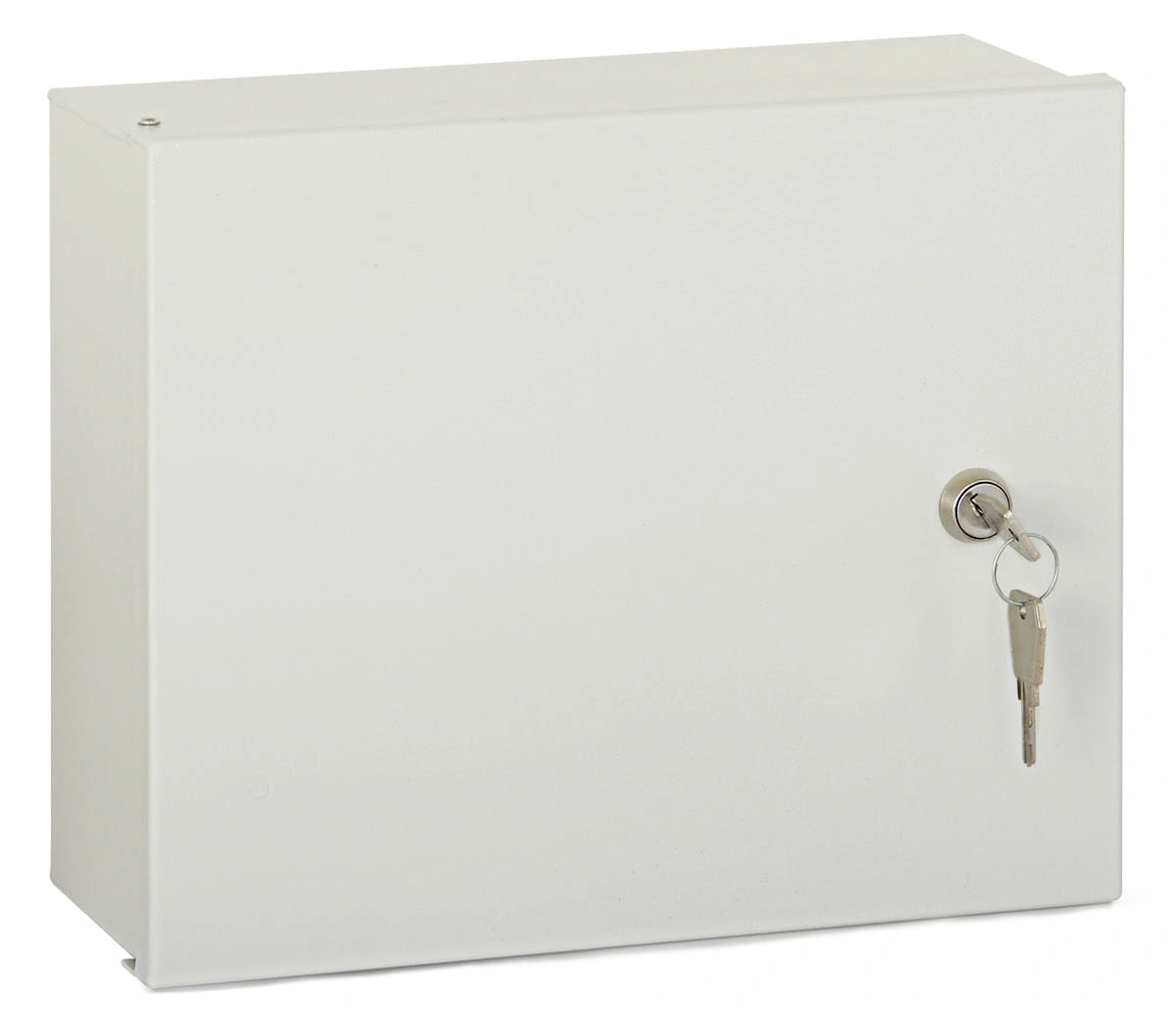

  • skrzynka wewnętrzna / zewnętrzna wykonana ze stopu aluminium PA 11, malowana lakierem proszkowym w kolorze RAL 7035,
  • drzwiczki uszczelnione, uziemione, mocowane na dwóch zawiasach, zamykane na zamek bębenkowy,
  • montaż na ścianie,

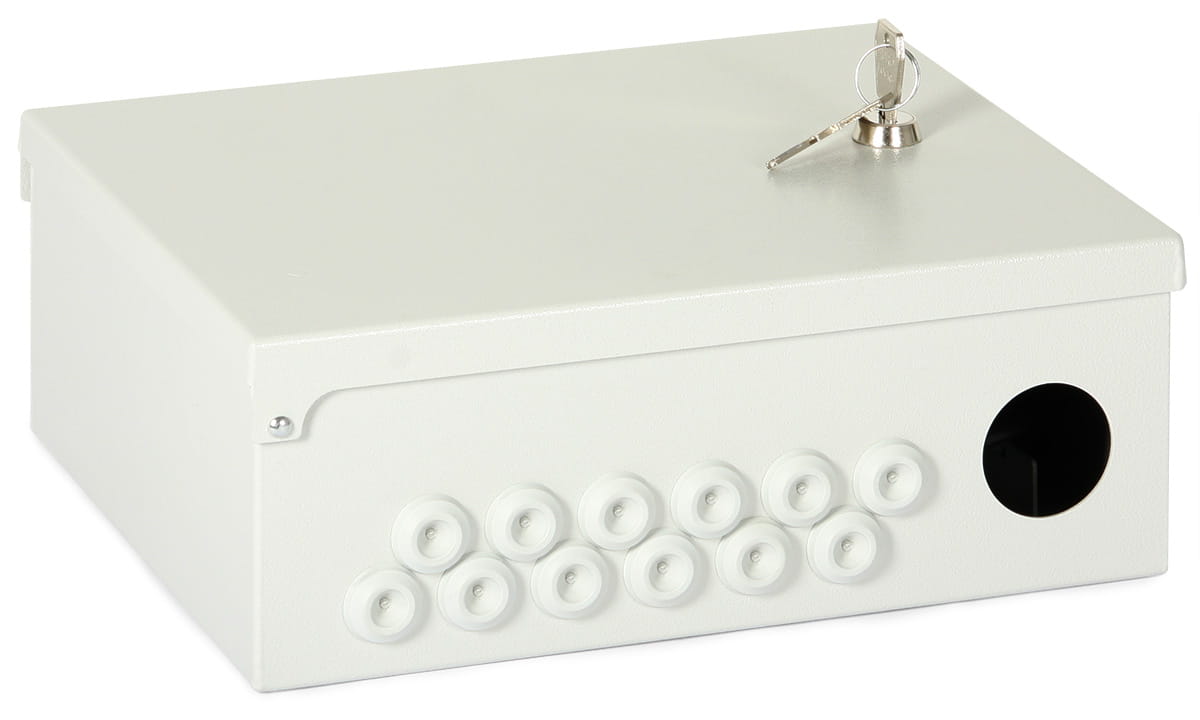

  • otwory z dławnicami pozwalające na łatwe wprowadzenie oraz wyprowadzenie przewodów,
  • zacisk uziemiający fi 6 z kabel oczkiem,
  • opakowanie karton.

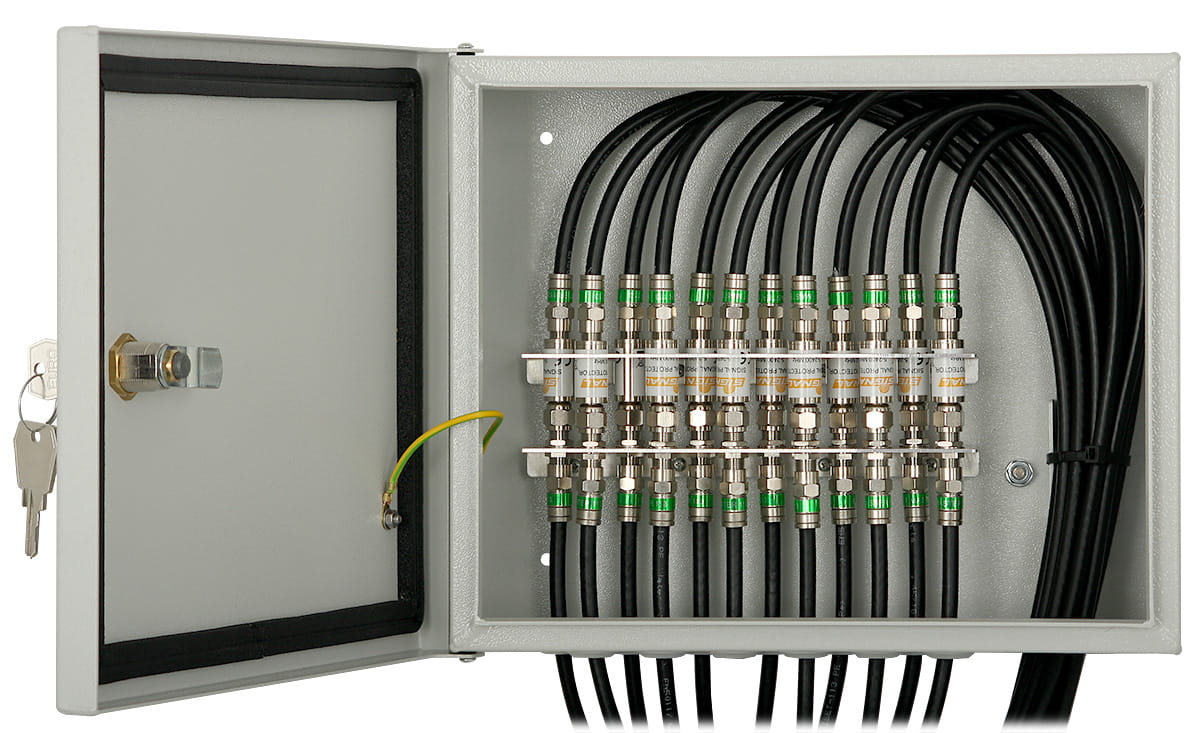

Przewody wyprowadzone ze skrzynki należy podłączyć do pierwszych elementów aktywnych w instalacji (wzmacniacze magistrali multiswitchowej, wzmacniacze TV naziemnej, itp.). Konieczne jest uziemienie skrzynki wg obowiązujących przepisów.

Dane techniczne:

Nazwa: ZMZ-12
Zespół masztowy
12 zabezpieczeń przeciwprzepięciowych Signal
Liczba ochronników: 12
Sposób prowadzenia przewodów: od dołu
Typ złącza przewodów: F
Montaż na zewnątrz / wewnątrz: Tak / Tak
Ilość otworów wejściowych: 1
Ilość otworów wyjściowych: 12
Średnica otworów wej./wyj.[mm]: 12x16,5 / 1x43
Dławnice: 12 sztuk,
PDEN 16M,
elastomer termoplastyczny TPE,
średnica przewodu 5-11 mm
Materiał skrzynki: stop aluminium PA 11
Rodzaj wykończenia: lakier RAL 7035
Drzwiczki: uziemione,
kauczukowa uszczelka w korusie,
dwa zawiasy,
zamek bębenkowy na klucz
Zacisk uziemiający skrzynki: Tak, fi 6 mm, kabeloczko
Wymiary skrzynki [mm]: 305x250x110
Masa zespołu ZPZ-12 [kg]: 2,0
Informacje n/t ochronników
Pasmo pracy [MHz]: 5 - 2400
Wejście: gniazdo F
Wyjście: gniazdo F
Tłumienie wtrąceniowe [dB]: typowe 0,8 dla 1GHz;
typowe 1,2 dla 2GHz
Dopasowanie [dB]: typowe 12
Maksymalny prąd [kA] dla 8/20 [µs]: 8
Impedancja [Ω]: 75
Przejście stałoprądowe: Tak
Napięcie przebicia DC [V] przy 100 [V/s]: 230+/-42
Współczynnik ekranowania [dB]: > 90 (EN 50083-2/A1, klasa A)
Poziom ochrony [V] przy 1 [kV/µs]: ≤ 800
