Kod producenta: APS-8P
Kod produktu: APS-8P

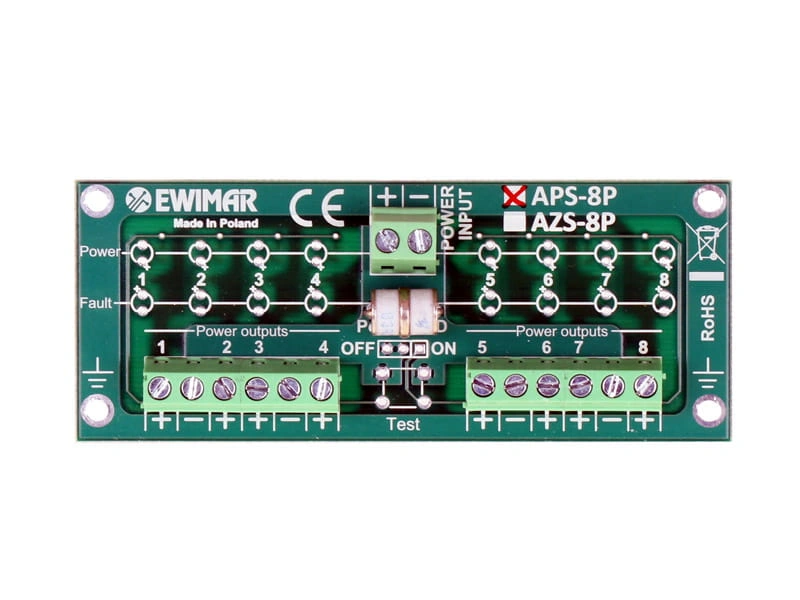

Ogranicznik przepięć zasilania czujek APS-8P
Program lojalnościowy
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym.
Wymieniaj punkty na nagrody w zakładce Produkty w programie lojalnościowym.
Zdobywaj punkty za zakup produktów objętych programem lojalnościowym. Otrzymuj produkty lub rabaty na kolejne zakupy.
Załóż konto lub zaloguj się. W panelu klienta znajdziesz informacje o zebranych punktach.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Dostawa w 1 dzień roboczy, paczka do 30kg
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest ABC VISION - SYSTEMY ZABEZPIECZEŃ Artur Bogucki. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Opis
Ogranicznik przepięć przeznaczony jest do ochrony i separacji zwarcia zasilania czujek systemów alarmowych klasy SA-4. przed skutkami wyładowań atmosferycznych. Posiada 8 torów ochronnych wyposażonych w super szybkie bezpieczniki MOSFET, które w ciągu 1 uS rozłączają obwód zasilający w którym wystąpiło zwarcie. Zapobiega to odłączeniu zasilania i wyłączenia innych czujek systemu alarmowego przez działania sabotażowe, nie powodując obciążenia prądowego zasilacza i akumulatora. Zwarcie może trwać dowolnie długi czas a po jego usunięciu zasilanie do wyłączonego obwodu przywracane jest automatycznie. Wbudowana funkcja ochronna przed przepięciami, chroni linie alarmowe centrali przed uszkodzeniem w wyniku wyładowań atmosferycznych i prądów udarowych o wartości do 2kA.
Obwód ochronny odprowadza zaindukowane potencjały do ziemi za pomocą linii PE.
Produkt wykonany jest w postaci modułu, montowanego w dedykowanej obudowie wraz z innymi modułami, które mogą tworzyć kompleksowy system ochronny dla wszystkich sygnałów centrali alarmowej. W celu uzyskania pełnej ochrony przeciwprzepięciowej 8 linii alarmowych, powinien być stosowany w połączeniu z modułem APS-8Zi/1P
Dane techniczne:
| Obwody ochronne | |
|---|---|
| Ilość torów ochronnych |
8 |
| Złącze wejściowe / wyjściowe | śrubowe |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp | 2kA |
| Napięcie znamionowe DC (linia-linia) UN | 13.8V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 15V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V (z uwzględnieniem MOSFET) |
| Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp | 2kA (z uwzględnieniem MOSFET) |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Rezystancja szeregowa | 10Ω / linię |
| Prąd znamionowy In |
100mA / linię |
| Cechy wspólne | |
| Wymiary | 102 x 46 x 18 (mm) |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Obudowa dedykowana |
| Temperatura pracy | -30ºC~60ºC |
Dane techniczne
Gwarancja
- Gwarancja 24 miesiące
