Producent: EWIMAR (przejdź do produktów)

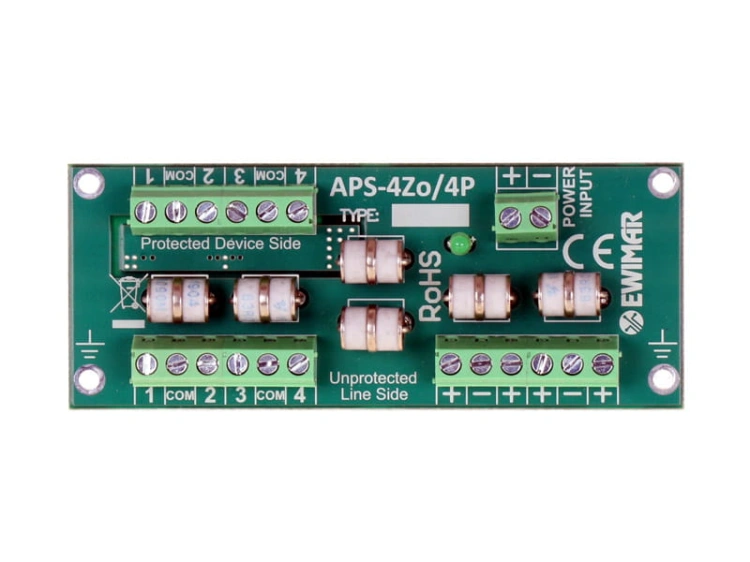

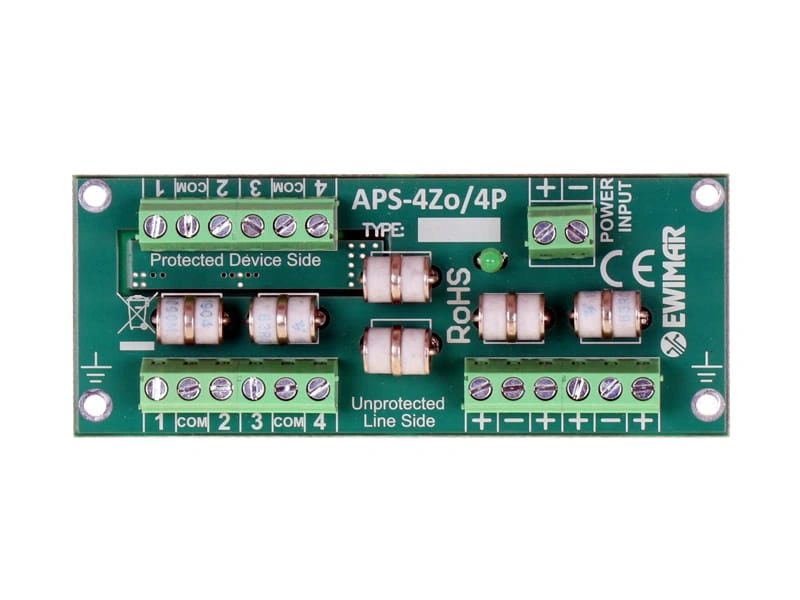

Ogranicznik przepięć systemu alarmowego APS-4Zo/4P

Za zakup produktu otrzymasz 3000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 392,37 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 3 dni robocze
Dostawa od 0,00 zł - Pocztex KURIER (Polska)

Dostawa w 1 dzień roboczy, paczka do 30kg
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

Ogranicznik przepięć przeznaczony jest do ochrony central systemów alarmowych przed przepięciami i wyładowaniami atmosferycznymi. Posiada 4 tory ochronne przeznaczone dla sygnałów czujek alarmowych oraz 4 niezależne tory ochronne zasilania z separacją. Dedykowany jest do stosowania z czujkami instalowanymi na zewnątrz budynku, gdzie mogą pojawiać się przeskoki iskrowe dużej wartości z metalowych konstrukcji, rynien lub przewodów. Oprócz zagrożenia dla samych torów alarmowych, istnieje również ryzyko uszkodzenia centrali i podłączonych urządzeń w wyniku silnego wzrostu napięcia w przewodach zasilających. Ryzyko takie eliminowane jest przez rozdzielenie ochrony torów zasilających przez super-szybkie, automatycznie resetowane bezpieczniki MOSFET.

Produkt wykonany jest w postaci modułu, montowanego w dedykowanej obudowie wraz z innymi modułami, które mogą tworzyć kompleksowy system ochronny dla wszystkich sygnałów centrali alarmowej.

Zastosowane komponenty eliminują ładunki udarowe o wartości 10kA dla każdego obwodu alarmowego i zasilającego, wykorzystujące super szybkie bezpieczniki MOSFET, co zapobiega przedostawaniu się impulsów napięciowych powyżej 18V na stronę chronioną. Tworzy to skuteczną barierę ochronną dla każdego rodzaju systemu alarmowego, nie mając jednocześnie wpływu nawet 4-stanowe obwody alarmowe. Standard zacisków strony zagrożonej i strony chronionej został zachowany zgodnie ze standardem podłączania w centralach alarmowych, co zapewnia łatwość instalacji i późniejszego serwisowania.

Produkt nie może być stosowany do linii cyfrowych (magistralowych), do tego celu należy użyć innego modelu urządzenia ochronnego.

APS-4Zo/4P posiada również bezpieczniki MOSFET, separujące zasilanie każdej czujki alarmowej. Chroni to przed neutralizacją grupy czujek przez dokonanie zwarcia na jednej z nich. Zastosowane bezpieczniki posiadają bardzo małą histerezę prądową i czas reakcji 1uS, co nie powoduje znacznego poboru prądu z centrali nawet przez długi okres wystąpienia zwarcia. Rozwiązanie to dedykowane jest zalecane dla instalacji klasy S.

Dane techniczne:

Linie alarmowe
Ilość torów ochronnych
 4
Złącze wejściowe / wyjściowe śrubowe
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 10kA
Napięcie znamionowe DC (linia-linia) UN 12V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 13V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 18V (z uwzględnieniem MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 2kA (z uwzględnieniem MOSFET)
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy In
 100mA / linię
Linie zasilające
Ilość torów ochronnych 4
Napięcie znamionowe DC (linia-linia) UN 13.8V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 15V DC
Poziom ochrony UP C3 20V (z uwzględnieniem MOSFET)
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 2kA (z uwzględnieniem MOSFET)
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 10kA
Prąd znamionowy In
 100mA / linię
Cechy wspólne
Wymiary 102 x 41 x 15 (mm)
Zastosowanie Wewnątrz
Sposób montażu Obudowa dedykowana
Temperatura pracy -30ºC~60ºC

Dane techniczne

Gwarancja

  • Gwarancja 24 miesiące
