Producent: SIGNAL (przejdź do produktów)

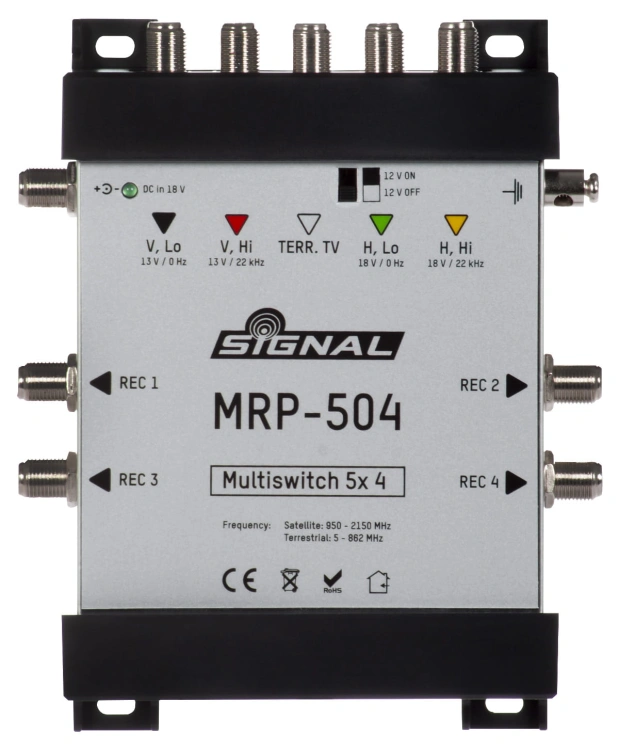

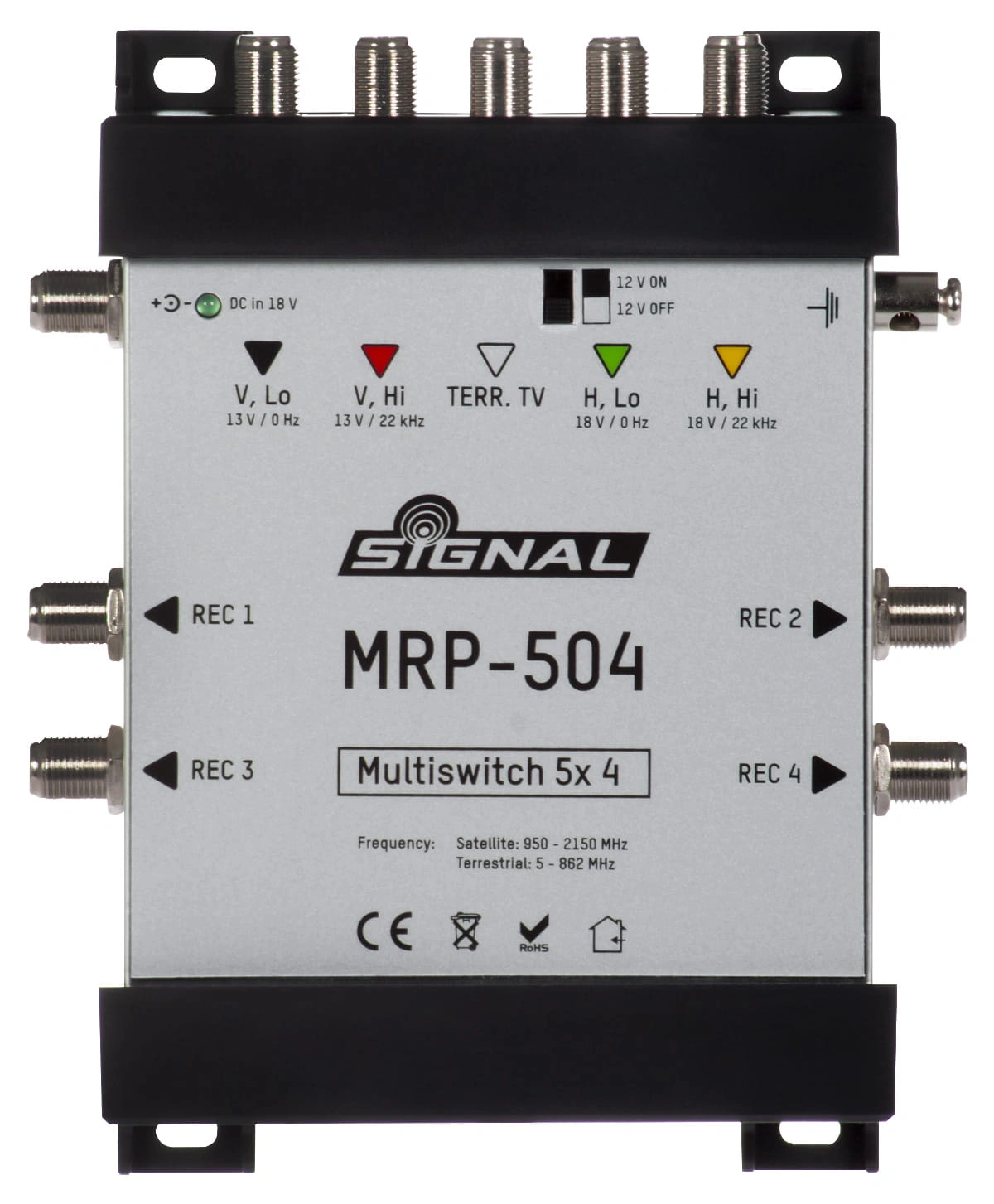

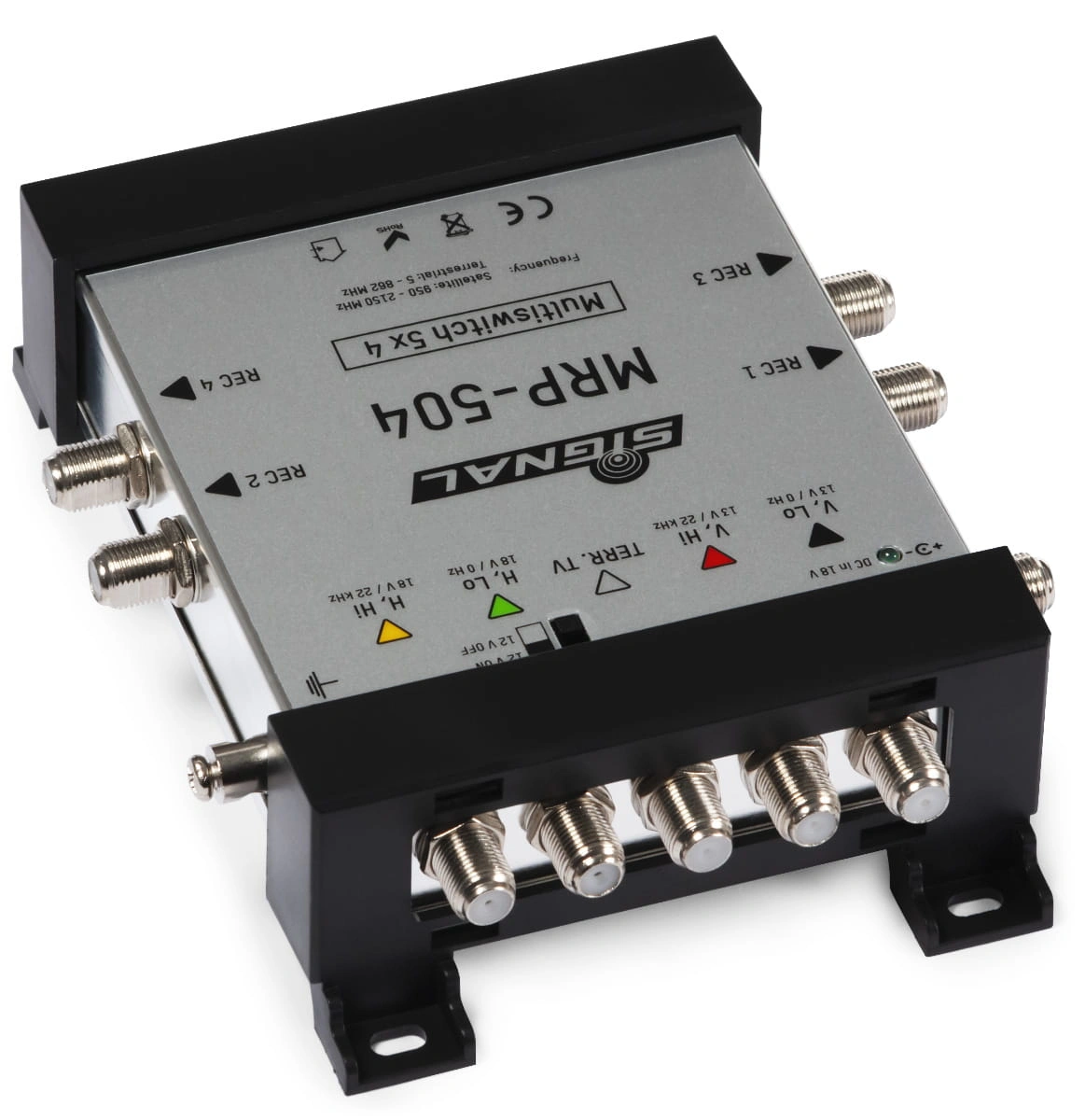

Multiswitch Signal MRP-504 5-wejść/4-wyjść

Za zakup produktu otrzymasz 1000 pkt.
Dowiedz się więcej o programie lojalnościowym.
brutto netto
Cena 139,85 zł
zawiera 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Dostępny
Czas wysyłki: 1 dzień roboczy
Dostawa od 10,95 zł - INPOST Paczkomaty 24/7 (Polska)

Dostawa do paczkomatu w 1-2 dni robocze.
Dostawa Koszty dostawy
Zapytaj o produkt
Udostępnij

Opis

Multiswitch MRP-504 Signal 5/4 z pasywnym torem TV naziemnej

  • multiswitch radialny
  • wejścia: 4 z konwertera quatro, 1 naziemna DVB-T
  • wyjścia: 4 do tunerów SAT
  • pasywny tor FM/DVB-T wyposażony w przełącznik On/Off 12V DC
  • separacja pomiędzy wejściami większa niż 25 dB
  • wysoka separacja wyjść: 30 dB (brak przesłuchów między pasmami i polaryzacjami)
  • prekorekcja charakterystyki kabla
  • bardzo wysoki poziom wejściowy: 105 dBμV
  • wysoki poziom wyjściowy: 100 dBμV
  • kontrolki napięcia zasilacza i multiswitcha (prosta diagnostyka braku zasilania lub zwarcia w torze naziemnym)
  • przyłącze uziemienia
  • kompaktowe wymiary 146×120×42 mm

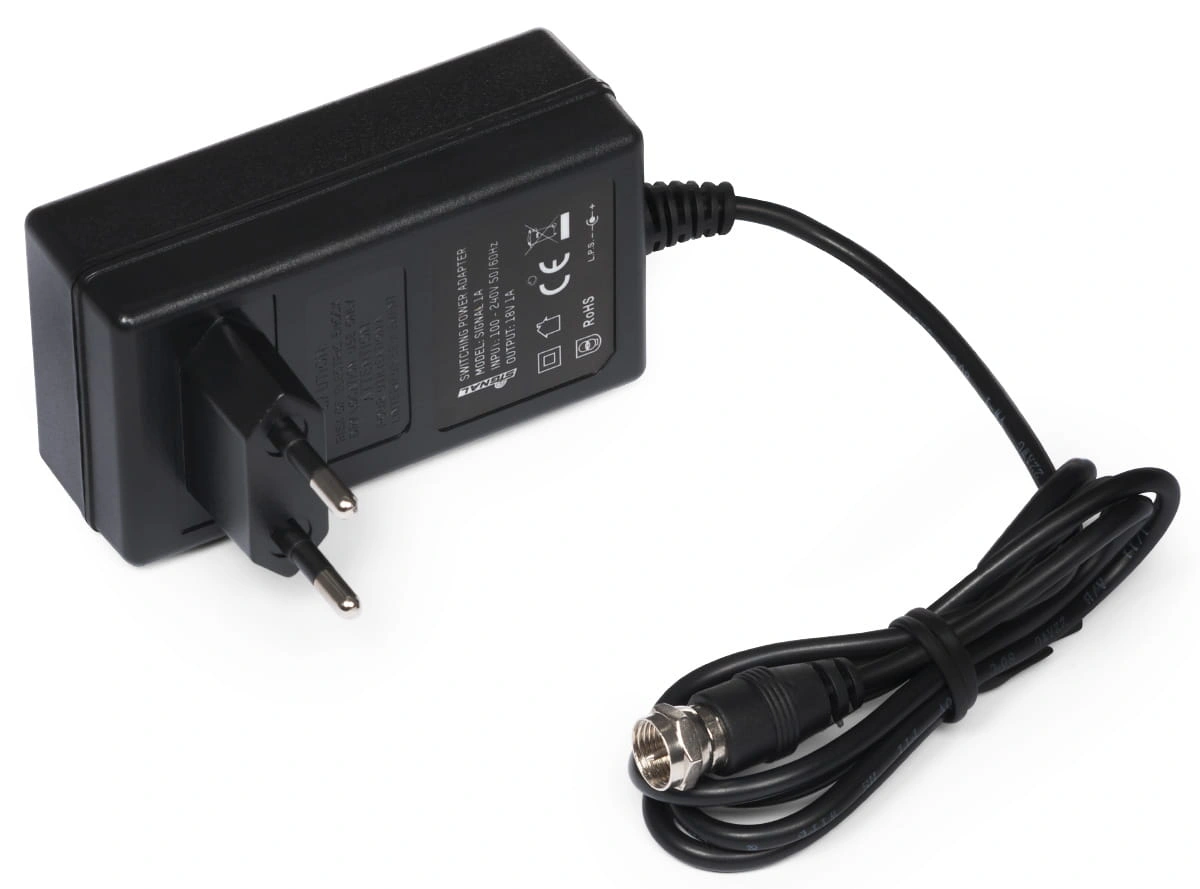

  • zewnętrzny zasilacz DC 18 V 1 A

Nowa rodzina multiswitchy Signal umożliwia realizację instalacji RTV/SAT w domkach jednorodzinnych oraz małych budynkach mieszkalnych i biurowych. Multiswitche są przeznaczone do pracy wewnątrz budynku. Przełączniki wielozakresowe dedykowane są do instalacji bazujących na topologii gwiazdy. W tego typu systemach przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Wysoka separacja wyjść (brak przesłuchów między pasmami i polaryzacjami) oraz wbudowana prekorekcja charakterystyki kabla, umożliwia wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością.

Przełącznik wyposażony jest w bierny tor telewizji naziemnej, dlatego zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, który skompensuje tłumienie multiswitcha (12 dB) i elementów biernych w instalacji (przewodu, gniazd, złączy) w torze telewizji naziemnej. W doborze wzmacniacza należy też uwzględnić poziom sygnału z nadajnika (moc i wysokość zawieszenia nadajnika, odległość do punktu odbioru, zysk anteny, ukształtowanie terenu między nadajnikiem a odbiornikiem).

Multiswitch wyposażony jest we włącznik napięcia 12 V w torze antenowym. W celu zasilenia wzmacniacza należy go ustawić w pozycji "On". Jeżeli zostanie zastosowany wzmacniacz z własnym zasilaniem, np. AWS 1/1 F B1216 (z regulacją wzmocnienia), należy pozostawić przełącznik w pozycji "Off".

Zastosowanie oddzielnego wzmacniacza ma następujące zalety:

  • optymalizacja kosztu instalacji
  • dobór najbardziej dopasowanego wzmacniacza (poziom wzmocnienia, miejsce instalacji, osobna regulacja VHF i UHF)
  • zasilenie wzmacniacza z multiswitcha (nie jest potrzebny osobny zasilacz)

Urządzenie realizuje dystrybucję sygnału z jednego satelity oraz telewizji naziemnej i radia FM maksymalnie do czterech gniazd. Możemy je zatem podłączyć do czterech jednogłowicowych tunerów satelitarnych. Jeżeli tuner posiada dysk twardy (PVR), to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha. Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om.

Dane techniczne:

Rodzaj towaru Multiswitch
Liczba konwerterów 1x quatro
Seria MRP-5xx
Model MRP-504
Marka Signal
Typ końcowy
Rodzaj klasyczny
Zastosowanie wewnętrzny
Typ współpracującego konwertera quatro TAK
wideband NIE
Liczba wejść 5
Liczba wyjść Legacy 4
Tor RTV aktywny NIE
zasilenie przedwzmacniacza TAK
napięcie DC 12 V
wydajność prądowa 0,25 A
pasywny TAK
tłumienie 12±1,5 dB
Wejście pasmo RTV 5-862 MHz
pasmo SAT IF 950-2150 MHz
poziom sygnału RTV max 105 dBµV
poziom sygnału SAT IF max 105 dBµV
Wyjście pasmo RTV 5-862 MHz
pasmo SAT IF 950-2150 MHz
poziom sygnału RTV na wyj. 1-4 max 100 dBµV
poziom sygnału SAT IF na wyjściach 1-4 max 100 dBµV
Separacja wejść SAT IF >30 dB
Separacja wyjść RTV >22 dB
SAT IF >28 dB
Zasilanie na wejściach RF H/Lo, H/Hi 18 V
V/Lo, V/Hi 13 V
RTV 12 V
Sygnały sterujące 13/18V, 0/22kHz
Odlewna obudowa NIE
Zasilany zdalnie NIE
Wbudowany zasilacz NIE
Zgodność z Rozporządzeniem MTBiGM NIE
Zasilanie DC 18 V
Temperatura pracy -20...+50 °C
Wymiary 146x120x42 mm
Masa 0,3 kg
